描述
产品详情

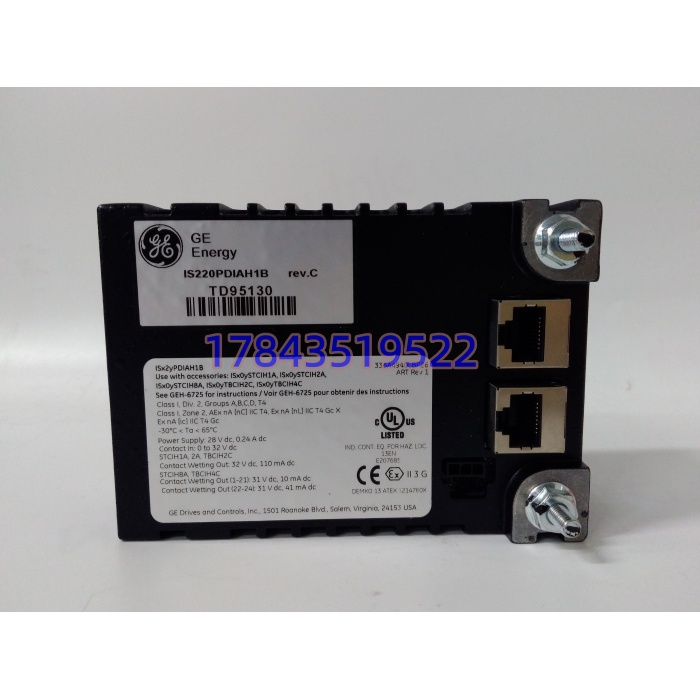

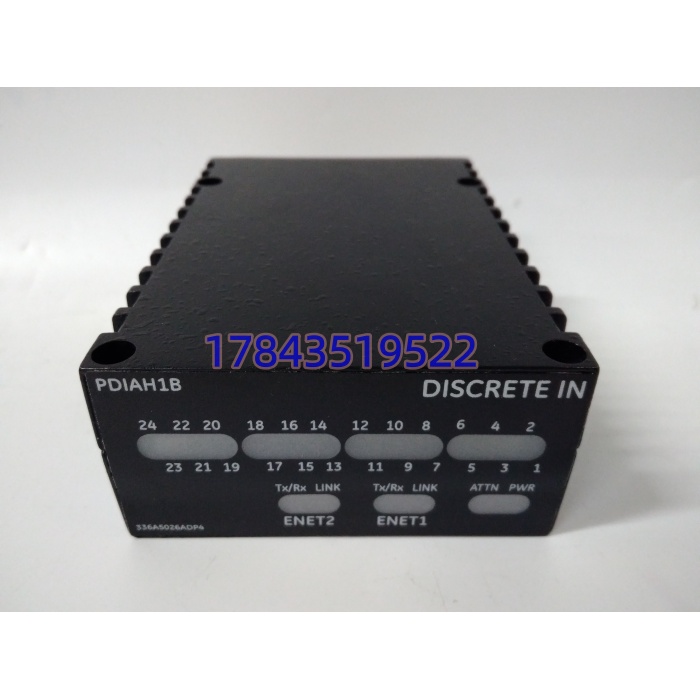

· 型号：IS220PDIAH1B
· 品牌：GE（General Electric）
· 系列：Mark VIe Speedtronic
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | IS220PDIAH1B |
| 模块类型 | 离散量输入（PDIA）I/O Pack |
| 输入通道 | 24路（干接点/湿接点兼容，源型与漏型通用） |
| 标称输入电压 | 24 VDC（允许19.2~28.6 V） |
| 触点最大耐受电压 | 32 VDC |
| 输入隔离 | 1500 VDC 通道-背板光电隔离；500 Vrms 通道-通道 |
| 输入滤波 | 4 ms 固定硬件滤波（不可软件关闭） |
| 通信接口 | 双100 Mbps全双工以太网（IONet），RJ45 |
| 冗余架构 | 支持 Simplex / Dual / TMR 三重冗余 |
| 处理器 | 内置32位RISC，本地扫描+预处理 |
| SOE时间戳精度 | ±100 μs |
| 工作温度 | -30 ℃ ~ +65 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%~95% RH，无凝露 |
| PCB涂层 | 三防漆（Conformal Coating） |
| 认证 | UL Listed（Class I Div 2, Zone 2 IIC）；CE |

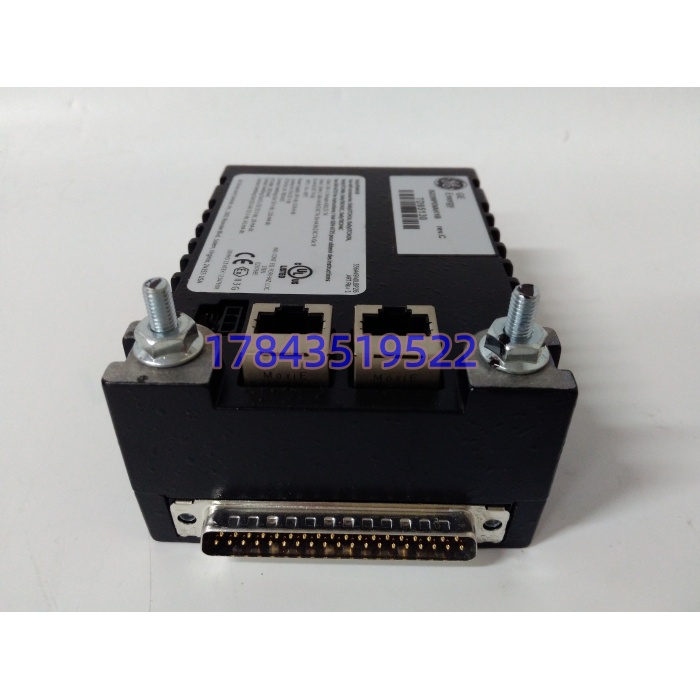

| 安装方式 | 机架插卡式，DC-37针连接器对接端子板 |
| 配套端子板 | IS200STCI / IS200TBCI / IS400STCI / IS400TBCI 系列 |
| 尺寸/重量 | 约170×110×60 mm / 约1.5 kg（来源略有差异，以实物标签为准） |
产品介绍
燃机罩壳里最怕的不是模块坏，而是保护信号在强电磁环境里”抽风”误报，把机组无辜跳掉——这是我在好几个电厂检修口听到的共同抱怨。IS220PDIAH1B 正是为这种场景而生：它把24路开关量信号在第一时间做光电隔离和4 ms硬件去抖，再通过双冗余IONet以太网直送控制器，省掉传统三块DI板的布线，机柜空间省约30%，接线和维护成本降约25%。内置处理器还能本地预处理和SOE打时间戳（精度±100 μs），给事件顺序分析和键相提供亚毫秒级数据，而不是把一堆原始电平硬塞给CPU。
对采购和项目方来说，它的商业价值很直接：宽温-30~+65℃、三防漆、UL/ATEX危险区认证，意味着同一物料号既能用在北方风电场也能用在沙漠泵站和海上平台，减少备件品种；支持TMR三冗余，关键保护回路（超速、火焰检测）可三取二表决，既满足功能安全又降低非计划停机。需要提醒的是，它是非隔离型DI模块，若现场要求强弱电隔离，应选同系列的 IS220PDIIH1B 隔离版本，二者不能混插。
替换与升级建议
| 替代型号 | 兼容级别 | 差异与工作量 | 成本/风险影响 |
|---|---|---|---|
| IS220PDIAH1A | ⚠️ 软件兼容（需改配置） | 物理针脚兼容，但H1B固件更新，混插可能报”Hardware Mismatch/Firmware Incompatible”，需核对Mark VIe兼容性矩阵并升级ToolboxST项目文件 | 低风险但需停机烧录，建议检修窗口操作 |
| IS220PDIIH1B（隔离型） | ❌ 硬件不兼容 | 通道隔离方案不同，端子板与接线逻辑不一致，不能直接替换 | 需重新设计回路，不建议现场应急替换 |
| IS220PD10H1B（16点版） | ❌ 通道数不足 | 仅16路DI，点数和布线都不同 | 仅适用于通道数缩容的新设计，不能应急顶替 |
✅ 直接替换：同版本（Rev B）同批次备件，插上即用，无需改配置。
⚠️ 软件兼容（需改配置）：IS220PDIAH1A → H1B，必须核对GE Mark VIe Product Compatibility Matrix，确认控制器固件支持新硬件修订号，否则开机即报硬件不匹配故障，严重时可能把机组带进Trip或降级模式。严格来说，H1A与H1B并非向后兼容，升级前务必让控制工程师确认。
❌ 硬件不兼容：隔离型PDIIH1B、16点PD10H1B均不能直接替换，需改回路设计。
客观提示：目前GE官方未发布该型号的EOL停产通知，在产状态稳定。但H1B在部分渠道属少库存件，如项目用量大，建议一次性备足并锁定批次，避免后期混批固件差异。
