描述
产品详情

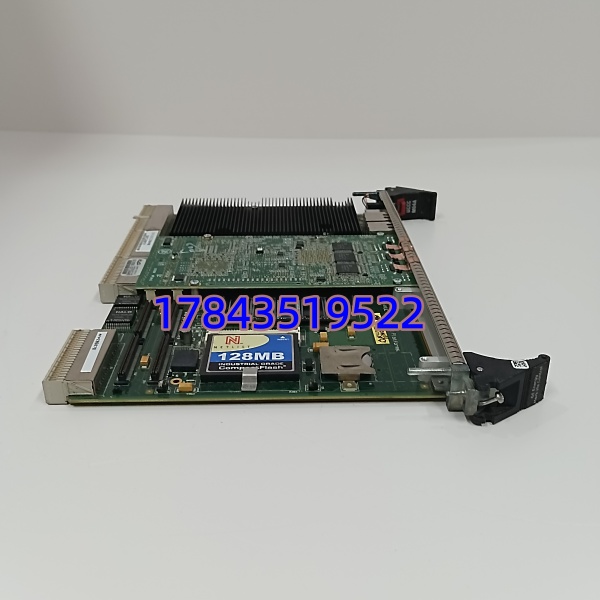

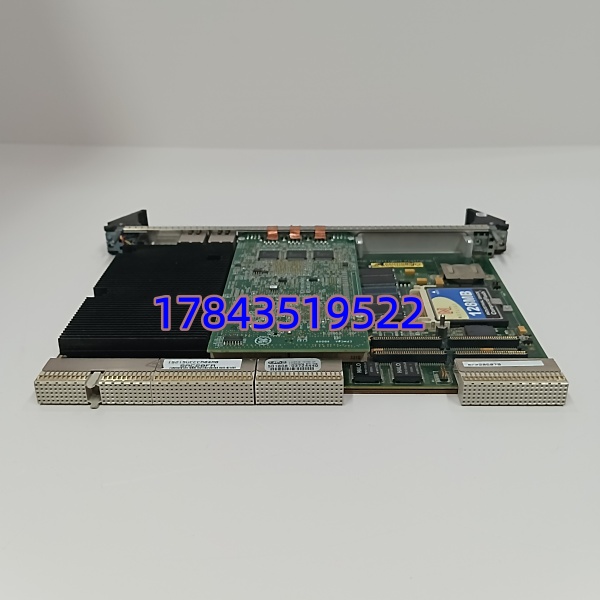

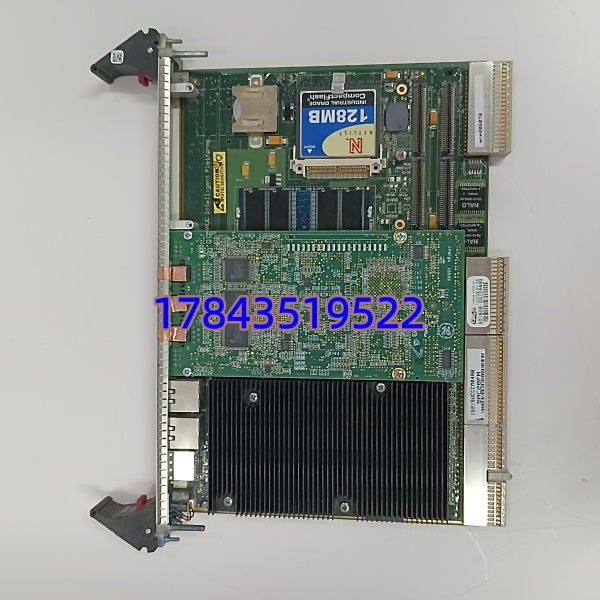

· 型号：IS215UCCCM04AB
· 品牌：General Electric（GE Speedtronic — Mark VIe）
· 系列：Mark VIe — UCCC (Universal Control & Communication Controller), Rev. M04
规格参数
- 产品型号：IS215UCCCM04AB（UCCC function code，M04 敷形涂层，含 IS215UCCC H4 核心板 + IS200 EPMC 子板）
- 制造商：General Electric (GE Power / GE Energy — Speedtronic)
- 模块类型：Mark VIe Main Controller — CompactPCI (CPCI) 3U VME-based CPU Board
- 处理器：Intel Pentium M 1.6 GHz（依批次，部分资料标 1.2GHz 变体但 AB 后缀通常指 M04 版 Pentium M 平台）
- 内存：256 MB DRAM（运行时），128 MB Flash（应用程序/固件存储），板载 128 MB SD 卡扩展插槽
- 操作系统：QNX Neutrino RTOS（预装载，确定性 ≤1ms 任务抖动）
- 子板：标配 IS200 EPMC（Ethernet & Power Management Daughter Card）——严禁拆除或混用不同版本子板
- 以太网接口：前面板 6× RJ-45 10/100BaseTX，专用于 IONet（I/O 网络）、Control Net、Service Port，支持 IEEE 1588 PTP 时钟同步
- 背板接口：VME-64X 与 Mark VIe 机架通信，PCIe 链路至 I/O Pack
- 供电要求（背板取电）：+5 VDC 典型 4.5A / 最大 6.75A；+3.3 VDC 典型 1.5A / 最大 2.0A；+12 VDC 最大 50mA
- 状态指示：RUN / STBY / FLT / LAN 各端口 Link/Act LED，复位按钮（Reset）
- 热插拔：支持在线插拔（在线更换时备用控制器接管，主控制器可热换——须按 ToolboxST 规程先确认冗余状态）
- 工作温度：0 °C ～ +60 °C（控制室柜内），存储 -40 °C ～ +85 °C
- 涂层：M04 Conformal Coating（ISA-S71.04 G3 级，防潮/盐雾/霉菌），部分后缀无涂层需注意
- 安装方式：插入 Mark VIe 控制器机架（UC 槽位），通过导轨导向 + 前板锁紧螺钉固定
- 物理尺寸（约）：CPCI 3U — 100 × 160 × 40 mm，重量 ≈0.6–0.8 kg
- 认证：UL 508、CE、IEC 61010-1、IEEE 472 浪涌抗扰
产品介绍
在某 9FA 燃机 Mark VIe 三重冗余架碰过一回：#1 主控制器（UCCCM04AB）报 “Controller Fault — EEPROM Checksum Error”，备用 #2 自动升主保持运行未跳机——这就是 Triple Modular Redundant(TMR) 的价值。但事后发现库房无冷备 UCCC，等贸易商调货再生板花了 17 天，期间若 #2 或 #3 再故障将失去冗余跌入 Simplex 运行（多数电网不允许超 72h）。换掉坏板后通过 ToolboxST 下载 .t_archive 并校验三机架同步，全程约 25 分钟。
从 ABC 分类它是 S 类（System Critical）最高优先级——整台燃机/汽机的”大脑”，单价虽高但无替代品，整卡故障在三重冗余下虽不立即跳机但丢冗余是重大隐患。Mark VIe UCCC 部分早期版本（含 M04 涂层 AB 版）GE 已推新代 UCCCM04A（ARM 平台），老版新件稀缺多为 New Surplus。建议按每套 Mark VIe 控制柜（通常 3 只 UCCC）至少备 1 件冷备件，或全厂同型机组共享 +1 块，并在 ToolboxST 中确认备件固件版本可兼容现场项目文件。
应用场景与库存策略
Mark VIe 早期 UCCC（IS215UCCCM04AB/M04 涂层）原厂新件基本 EOL，渠道多为 New Surplus 或再生测试板，交期不定。燃机电厂大小修若主控制器故障且无冷备——三重冗余下暂可运行但调度通常限期恢复冗余（常 72h 内），超期需申请特批 Simplex 运行，审计不达标。
- 燃气/蒸汽轮机 Mark VIe 控制柜（三重冗余 UCCC 槽位 R/S/T → 执行转速控制、温度控制、保护逻辑、IONet I/O 主站）→ Mark VIe 原生专用，非 I/O Pack 可替 → 建议按全厂同型 Mark VIe 机架数 N×1/3 取整（最少 1 件）冷备件（Buffer Stock），密封保存并标注匹配固件版本
- 联合循环/IGCC 多套同型 Mark VIe 系统→ 可全厂共享 1 块经兼容性验证的冷备件，但须确保各项目 ToolboxST 归档可向下兼容 → 建议联系 GE 确认跨项目互换性后再共享
- 老厂 Mark VI 部分兼容模式（少数 Mark VI 经升级包可跑 Mark VIe 控制器）→ 需原厂服务评估，一般不建议混架 → 买前确认原系统类型是 Mark VIe 而非纯 Mark VI
- 新建项目不适用（新项目多推 UCCCM04A 新平台）→ 老厂运维采购时注明需 M04 涂层及匹配原 EEPROM/SD 卡格式
真实案例：东南沿海某 9E 燃机联合循环电厂，#1 机 Mark VIe 架中 UCCC #3（IS215UCCCM04AB）LED 全灭但机架供电正常——确认为板载 5V 开关电源模块厚膜老化开路（该批 2006 年投运）。幸亏两年前按 ABC 分类购入 1 块 New Surplus 冷备（含 M04 涂层，提前用 ToolboxST 读入项目 .t_archive 验证兼容），运行切冗余模式后热插拔更换 20 分钟恢复三取二。事后查 GE 分销确认该型号已入 Legacy / LTB 无新原厂盒装，随即追加第 2 块密封保存。若无冷备需申请 Simplex 运行许可并等贸易商调货约 3 周——在调度可靠性考核下属重大风险事件。
