描述
关键技术规格
| 参数项 | 规格值 | 说明 |
|---|---|---|

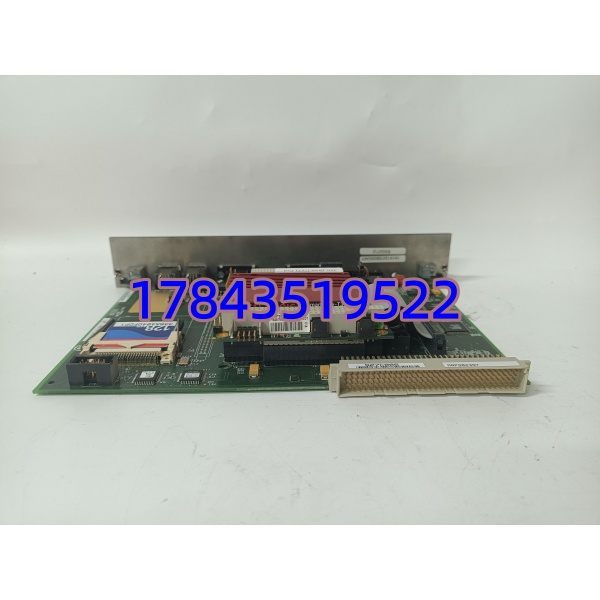

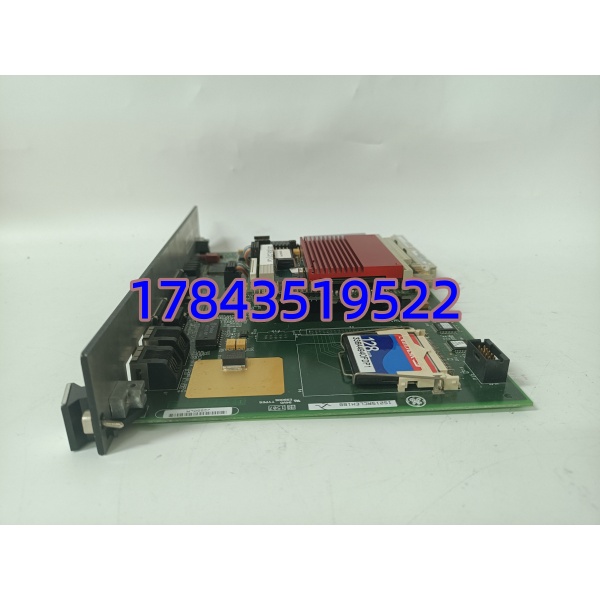

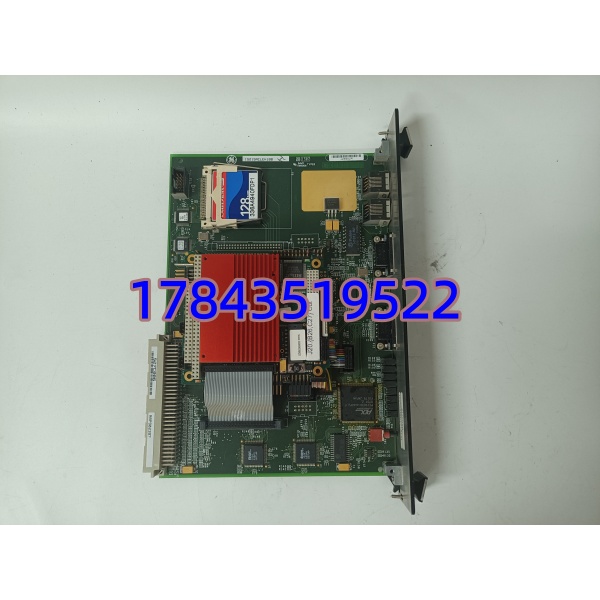

| 产品型号 | IS215ACLEH1BB（Rev BB，H1B系列） | Mark VIe ACLE Application Control Layer |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机控制、EX2100e 励磁 | Speedtronic 平台 |
| 处理器 | Enhanced RISC / Intel 兼容(依批次) 100 MHz+ | 16 KB L1 + 128 KB L2 Cache |
| 系统内存 | 8 MB EDO DRAM（部分后期批次扩容，以实物为准） | 非 ECC |
| 程序存储 | 4 MB Flash + 128 KB NVRAM（掉电保持配置与事件记录） | 通过 ToolboxST 下载 |
| 通讯接口 | 10/100Base-T 以太网×2(RJ45)、RS-232C×2、ISBus×2、PCI 背板 | 支持冗余以太网环 |
| 前面板指示 | PWR / RUN / ACTIVE / FAULT LED + ISBus Link LED + 硬件复位键 | 含 PS/2 兼容接口 |
| 供电方式 | +5 VDC / +24~28 VDC（由 VME 控制机架背板供给） | 典型功耗 ≤15 W |
| 安装方式 | 6U VME 单槽，插入式安装于 Mark VIe 控制柜 UC 机架 | 支持在线热插拔(LRU) |
| 冗余模式 | Simplex / Dual Redundancy / Triple Modular Redundant (TMR) | 状态实时同步 |
| 工作温度 | 0℃ ~ +55℃（柜内强制风冷下可至 +70℃） | 工业级三防涂层 |
| 存储温度 | -40℃ ~ +85℃ | |
| 相对湿度 | 5% ~ 95% RH（非冷凝） | |
| 认证标准 | UL / CSA / CE，符合 IEC 61508 SIL 2/3 |
产品深度介绍
去年南方某 9F 燃机电厂 Mark VIe 柜报”ACLE Communication Lost”，HMI 连不上，机组无法启动——老师傅拆开一看，IS215ACLEH1B 上以太网口物理层挂了。这就是它存在的意义：GE IS215ACLEH1BB 是 Mark VIe 系统中的 ACLE（Application Control Layer Engine）处理器模块，跑控制策略、PID 回路和保护联锁，同时通过双冗余以太网跟 I/O Pack、操作员站和厂级 DCS 打交道，是燃机控制柜真正的大脑。
H1BB 是 H1B 系列的 Rev.BB 修订版，元件批次更新、热设计微调，向下兼容 H1A/H1AB，支持单工到三模冗余全模式。ControlST / ToolboxST 直接识别，插上下载原工程即可运行。对电厂 MRO 来说它是高优先级储备件——原厂订货周期 6~12 周起步，停机等备件不现实。有一点要注意：它跟老 Mark VI 的 ACL 卡（IS215ACLNHA）背板不兼容，别凭肉眼”看着像”就强插。
应用场景与行业案例
燃机电厂最怕非计划停机，Mark VIe 的 ACLE 卡虽 MTBF 标称高，但运行超 15 年的老机组受电容老化影响，偶发以太网 PHY 芯片失效或 NVRAM 校验错。这种故障原厂建议整体更换 ACLE 模块。
典型应用场景：
- 燃气轮机电厂 — Mark VIe 主控柜
执行燃机转速控制、温度控制(IGV 角度)、排烟温差保护。TMR 配置下三块 ACLE 交叉表决，单块故障不停机但需尽快更换。
- 蒸汽轮机 / 联合循环 — Mark VIeS 系统
作为紧凑型机架的应用处理器，联动 DEH（数字电液调节）逻辑。
- 发电厂 — EX2100e 励磁系统控制器
配合 ERIO/ECTB I/O 板，完成发电机励磁调节与灭磁逻辑。
- 重工业自备电厂 — 关键备件储备
钢铁、石化自备机组要求 ACLE 模块 1:1 热备库存，MTTR 压到 <30 min。
案例：某 350MW 联合循环电厂紧急更换
秋检期间#2 燃机 Mark VIe 柜 ACLE 卡 FAULT 灯常亮，ToolboxST 报 NVRAM 校验失败，尝试清除报错无效。原厂答复美国无现货，期货 10 周。
设备部联系我们确认是 IS215ACLEH1B（2006 年装机），发了 IS215ACLEH1BB（完全向下兼容）。新卡插上前核对 DIP 开关位置与旧卡一致（全 OFF = 默认节点 1），上电 RUN 灯亮后通过 ToolboxST 从另一块冗余 ACLE 自动同步程序——无需手动下载。全程 40 分钟恢复运行，包括柜门解锁和验电时间。
老师傅后来加了一句：”以后大修多囤一块，这卡挂了连 SOE 都看不了。”
