描述
产品详情

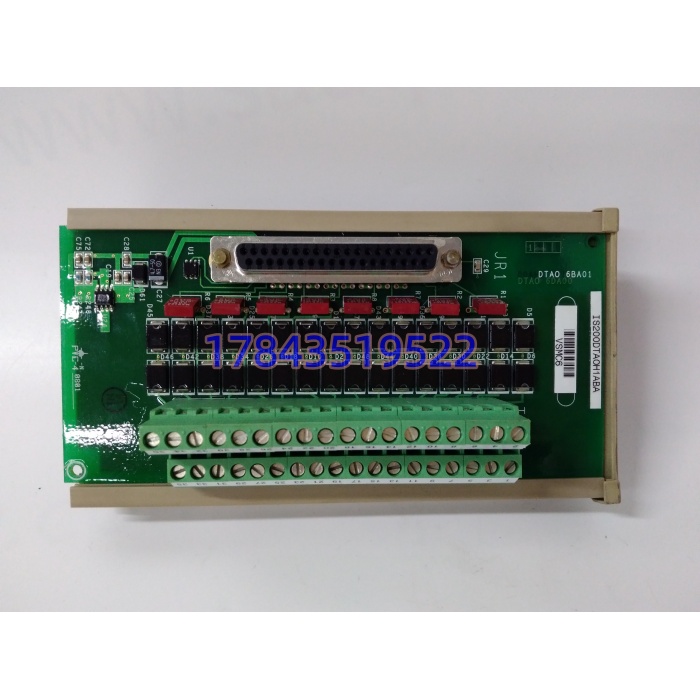

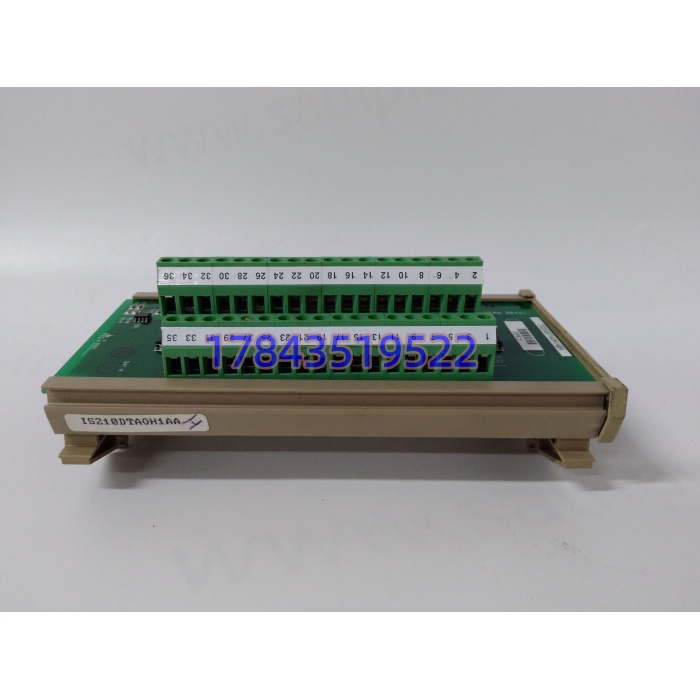

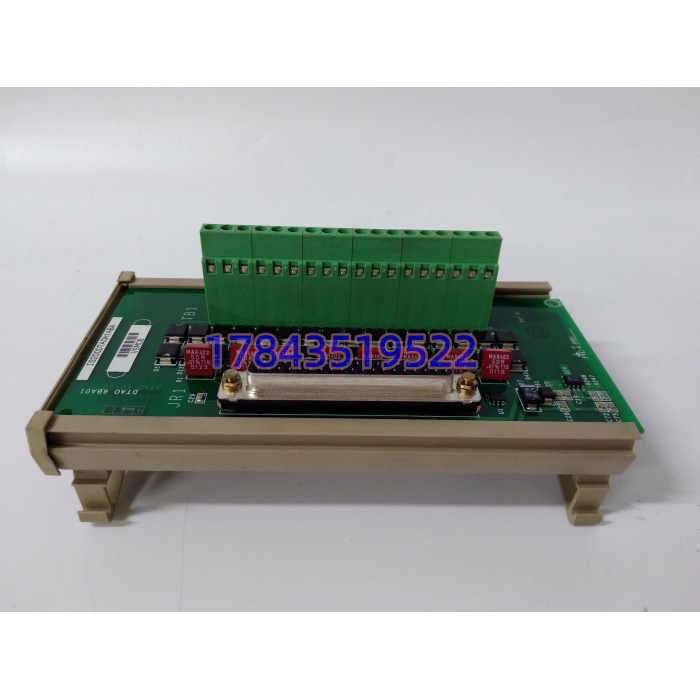

· 型号：IS200DTAOH1ABA（Mark VI） / IS210DTAOH1AA（Mark VIe）
· 品牌：GE
· 系列：Mark VI / Mark VIe DTAO 端子板系
规格参数
| 参数项 | IS200DTAOH1ABA（Mark VI） | IS210DTAOH1AA（Mark VIe） |
|---|---|---|
| 板型定位 | 模拟输出端子板（Terminal Board） | 同定位，VIe 代次演进 |
| 前端宿主 | Mark VI VME I/O 卡（如 TCxx 系配 AO 处理器） | Mark VIe 背板 I/O 模块（如 PPxx + AO 子卡） |
| 通道数 | 依具体 DTAO 子类，常见 12 路 AO 引出（非 16 路 DO） | 同系演进，通道数一致或微调 |
| 信号类型 | 4-20 mA / 0-20 mA / ±10 V（跳线选） | 同左，VIe 工程里软件也可组态 |
| 回路供电 | 板载分配现场 24 VDC 回路电源（外部引入），每路熔丝 | 同左，VIe 版端子排布局优化 |
| 隔离 | 现场侧-逻辑侧经前端卡光耦隔离，端子板本身做电源分配 | 同左 |
| 指示/测试 | 每路测试点 TP 扎电流、部分 LED | 同左，VIe 版前板可能加状态 LED |
| 连接器 | 后端 3PL/4PL 类接 I/O 卡，前端螺丝端子接现场 | IS210 后端改 VIe 背板插针+前出端子 |
| 安装 | DIN 导轨锁入 Mark VI 柜 | DIN 导轨锁入 Mark VIe 柜 |
| 涂层 | H1=普通工业涂层（ABA 尾缀含特定修订） | H1AA 同系涂层/硬件修订 |
| 工作温度 | -40 ℃ ～ +70 ℃ | 0~+60 ℃ 典型（以铭牌为准） |
| 尺寸/重量 | 约 180×120×25 mm / 0.4 kg | 同系略变 |
| 生命周期 | Mark VI 整体 legacy，IS200DTAOH1ABA 原厂 discontinued | Mark VIe 活跃但 IS210DTAOH1AA 尾缀随 PCN 流转 |
产品介绍
从维护者视角看，DTAO 端子板最容易被“灯不亮”误判——它本身没主控芯片，前端 I/O 卡死或回路 24 V 辅助电掉，板子上 TP 扎出来是 0 mA，新人会拆端子板换它，换完还是 0 mA，最后发现是前端 VME 卡 EEPROM 掉参。现场实测发现，IS200DTAOH1ABA 跑 15 年后的典型暗病是端子螺丝压接点氧化导致 4-20 mA 回路串联电阻从 0.2 Ω 变 1.5 Ω，满度 20 mA 时端电压掉 0.3 V，阀门定位器收 19.4 mA 当满度，IGV 开度差 3%——不报故障只悄悄偏。
严格来说，DTAO 只在 前端 I/O 卡型号匹配（Mark VI 卡不插 VIe 板）、跳线组态与原柜一致（有源/无源/量程）、回路 24 V 辅助电实压在 18-32 VDC 时才是插上即用；拿 IS210DTAOH1AA 硬替 IS200DTAOH1ABA 物理安装孔位都不对，背板插针和前端卡代次不通。对采购 TCO 意义在：一件 NOS IS200DTAOH1ABA 贸易商价几千到万级，但燃机 IGV 模拟量偏 3% 会让喘振裕度悄悄吃掉，满负荷段效率掉 0.5% 一年就是百万级煤耗；Mark VI 原厂 EOL 多年，按 Last-time-buy 在还有 NOS 时锁货，比赌拆机件靠谱。
应用场景与库存策略
模拟输出端子板抽风不叫“模块故障”，叫“IGV 开度反馈偏”“阀门定位器收不到满度”——运行人员当阀门机械问题，仪控班拆定位器校半天，最后扎 DTAO 的 TP 才发现板子端子压降吃了 0.3 V。
- 9E/6B 燃机 Mark VI 机架： 引 4-20 mA 去 IGV 作动器/燃料阀定位器 → 非它不可（Mark VI 柜 DIN 轨原生端子板，前端 TCxx AO 卡只出信号不出端子）→ 建议每柜按“占用板+1”冷备 1 件 B+ 类，翻新品只进检修周转。
- 压缩站防喘阀控制：多路 4-20 mA 去阀门定位器 → 备件必须带原柜跳线照片（有源/无源/量程）和回路 24 V 实压记录，裸板入库=现场拨错跳线阀收 0 mA。
- Mark VIe 改造项目：IS210DTAOH1AA 进 VIe 柜，和 IS200 不互通 → 改造期两套系统并行分别建账，别把 IS200 备件池和 IS210 混管。
- 高湿环境（LNG/氯碱）：端子螺丝压接点氧化是首杀，库存件每 2 年做一次回路带载电流实测（扎 TP 校满度压降），别裸放干燥柜当全新。
- 海外 UL 项目：铭牌涂层尾缀（H1ABA / H1AA）要与原柜一致，只标 CE 的同级件进北美柜审计会被挑。
真实案例：华北某 6B 燃机 Mark VI 柜龄 17 年，IGV 开度 DCS 给 100% 现场阀位 97%，喘振裕度计算偏保守限负荷 3 MW。仪控班先校定位器（没问题）、再查前端 AO 卡（EEPROM 参正常），最后扎 TP3 发现 20 mA 回路端电压 22.1 V（回路 24 V 正常）但端子压降 0.34 V，等效串联电阻 1.7 Ω——端子 7 号螺丝压点氧化。库里没 ，供应商从西安同行调 NOS 隔日达，装机前按原柜跳线照片复原（有源 4-20 mA、回路 24 V 外接），TP 校满度压降 <0.05 V 才切生产。一次限负荷按气电峰段折算机会成本约 45 万，一件 NOS 端子板采购价六千出头。该厂之后把 DTAO 提级 B+ 类，每柜冷备 1 件 NOS 并大修期逐路扎 TP 校满度压降。
