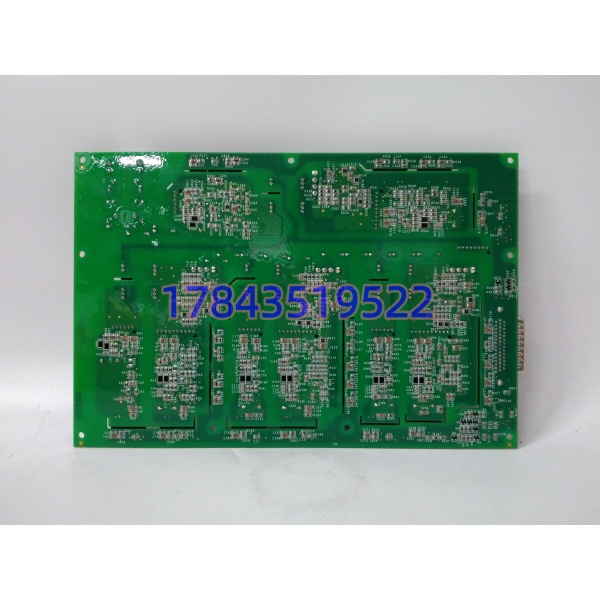

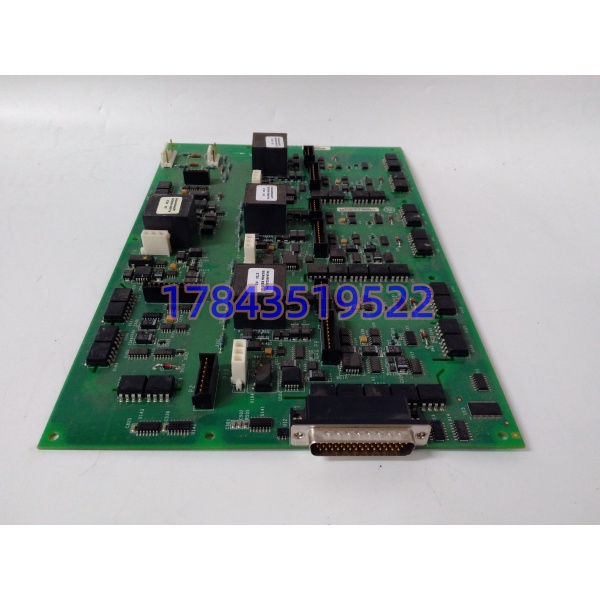

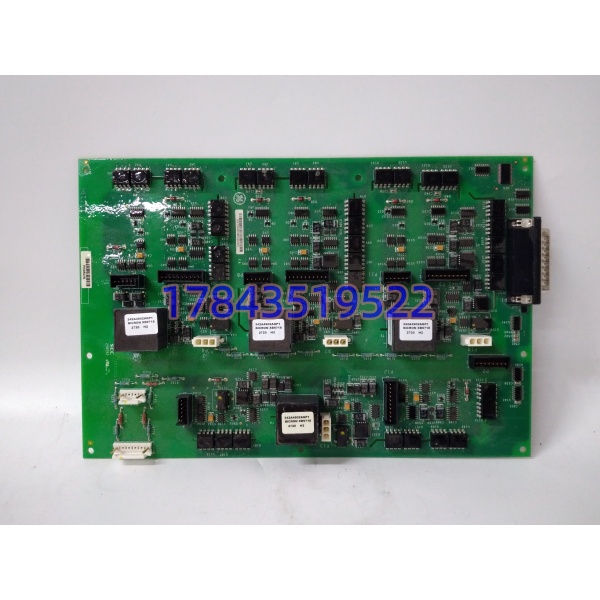

描述
产品详情
· 型号：IS210AEDBH4AGD
· 品牌：GE Vernova
· 系列：Mark VI / Mark VIe
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Mark VI/VIe 系统中 AE（模拟电子）与 DB（数字总线）子系统间的桥接接口卡 |
| 命名规则 | IS210 = Mark VIe 系列；AEDB = Analog Electronic-to-Digital Bridge；H4 = 硬件版本 Rev H4；AGD = Type G 涂层 + 加强隔离 + 恶劣环境认证 |
| 信号流向 | AE 侧：±10V / 4-20mA 模拟信号（来自 291B/292B 等模拟保护模块）；DB 侧：Mark VIe 背板 VME/IONet 数字总线 |
| 通道数 | 依 Rev 而定，典型 8–16 路模拟桥接（部分资料标 24 路，含状态/使能信号） |
| 协议支持 | 模拟量直通 + HART FSK 调制叠加；背板侧 IONet 协议（Mark VIe 私有） |
| 隔离电压 | 通道–背板 ≥5000VAC（脉冲变压器+光电复合隔离，部分资料标 2500Vrms，以手册为准） |
| A/D 转换 | 16bit 级（依 AE 源精度，桥接卡本身不做主 ADC，主要做电平匹配和隔离） |
| 带宽 | 模拟信号 DC–10kHz 级（保护系统用，非音频带宽） |
| 共形涂层 | Type G：聚氨酯基三防漆，防潮/防盐雾/防化学腐蚀，符合 MIL-I-46058C |
| 连接器 | 多排针座（15+ 个），含电源、AE 输入、DB 输出、HART 耦合、状态反馈等 |
| 背板取电 | Mark VIe 机架背板 ±15V / 5V / 24V（依具体供电分配），典型功耗 8–12W |
| 安装位置 | Mark VIe 控制机架专用桥接槽位（通常位于 AE 模块区与控制器区之间） |
| LED 指示 | PWR（绿）、RUN（绿）、FLT（红）、HART（黄，活动） |
| 热插拔 | Mark VIe 机架支持带电插拔，但拔掉瞬间 AE→DB 链路中断，对应保护/调速信号短暂不可用 |
| 工作温度 | -40~+85℃（运行），存储 -40~+85℃ |
| 湿度 | 5–95% RH 非凝露 |
| 防护等级 | IP20 柜内，但 AGD 后缀意味着板级耐候性达到海上/沙漠/化工厂级 |
| 认证 | Class I Div 2 / ATEX Zone 2 / CE / UL（依 Rev 及最终应用） |
| 停产状态 | Mark VIe 仍属 GE Vernova 现役产品线，但老 Rev（含 H4）新货交期长，市场多库存/拆机 |
| 关联模块 | IS200AEPAH1A（AE 处理器）、IS210DBCIH1A（DB 接口）、291B/292B（模拟保护）、IS220PPDAH1B（I/O 包） |
| 易混淆 | 代理商页把 AEDBH4 写成”以太网交换机””32 位 RISC CPU””Profinet 主站”均属套用 Mark VIe 控制器参数；AEDB 原生为模拟-数字桥接，无网口、无用户程序执行能力 |
产品介绍
IS210AEDBH4AGD 是 Mark VIe 系统里那个”站在模拟世界和数字世界中间”的翻译官。Mark VIe 的主控制器跑数字逻辑、算 PID、走 IONet 总线，但燃机/汽机的超速保护、差动保护、轴系监视这些要命的功能，很多还保留着老一代 291B/292B 模拟电子模块——不是因为 GE 守旧，是因为纯模拟电路在微秒级响应上比任何 CPU 都可靠。AEDBH4AGD 干的事就是把 291B 们输出的 ±10V 跳闸指令、4-20mA 阀位反馈、转速脉冲这些模拟信号，经过 5kVac 隔离和电平匹配，搬进 Mark VIe 的数字世界里，让控制器能看到、记录、并在必要时干预。
和 IS220 系列 I/O 包（PPA/PDI/PDA 等）比，IS220 是直接从现场传感器采样的数字 I/O，AEDBH4 是”二手信号”——它接的不是现场传感器，而是另一块模拟电子模块的输出。和 IS200AEPAH1A 比，AEPAH 是 AE 系统的主处理器，AEDBH4 是它的下游桥接卡。坦白讲，这卡在现场存在感比 291B 还低——OK 灯绿的时候没人看它，一旦 FLT 灯红，意味着模拟保护和数字系统之间的桥梁断了，要么保护拒动要么误动，哪个都不是小事。现在采购 90% 是燃机联合循环、海上平台、大型压缩机这些”Mark VIe 还在跑但不敢动”的地方补备件。
应用场景与行业案例
我在现场遇到过最惊险的 200ms：某 F 级燃机联合循环机组，Mark VIe 系统运行第 6 年，满负荷 320MW 时 AEDBH4AGD 的 HART 灯偶尔闪黄。机组没跳闸，但 SOE 里多了一条”AE-DB Link Degraded”。仪控班蹲了三天，用 GE 的 ToolboxST 抓 IONet 诊断，发现是桥接卡内部一块 HART 耦合变压器的匝间短路，高温高湿下绝缘下降，导致 HART 数字诊断偶尔丢帧。模拟保护信号本身（±10V 跳闸指令）还在走，因为那路不经过 HART 耦合器，但数字侧的阀位反馈和诊断信息间歇性丢失。换同 Rev 卡后消失。这种故障自诊断只报”Link Degraded”，不指向具体变压器，得靠趋势和经验判断。
典型场景：
- 燃机超速保护：291B 模拟超速模块算出 110% 转速，±10V 跳闸信号经 AEDBH4AGD 送 Mark VIe 控制器，同时 HART 叠加上转速传感器健康度诊断，数字侧能看到但不过问跳闸决策。
- 海上平台压缩机：AGD 涂层的 AEDB 卡在盐雾环境下跑了 8 年无腐蚀，普通无涂层卡两年就锈出铜绿。
- 石化厂加热炉：高温区 80℃+，AEDBH4AGD 的 -40~85℃ 宽温标称扛得住，不用额外空调柜。
- 电厂汽机 DEH：老 291B 模拟电液调节系统经 AEDB 桥接到 Mark VIe，保留模拟保护的确定性和数字系统的灵活性。
- 长输管线压缩机：偏远无人站，AEDB 的 HART 诊断让中心控制室能远程看阀位反馈的健康度，减少现场巡检频次。
真实案例：南海某深水半潜式钻井平台，GM2500+ 燃机驱动压缩机组，Mark VIe 系统运行第 7 年。年度校验时发现 AEDBH4AGD 的 FLT 灯在平台横摇超过 15° 时偶尔点亮 0.5 秒。平台原计划等坞修换，但台风季前接到撤离预警。机柜室备件架有块同 Rev 未拆封的 AEDBH4AGD（原厂防静电袋+干燥剂），等平台回到平静海况、机组降负荷到 60% 时，带电拔旧插新（Mark VIe 允许），从开柜到 IONet 重同步完成 6 分钟。事后拆下旧卡送检，发现是 PCB 上一颗电解电容在高温+持续振动下 ESR 从 0.1Ω 漂到 2.3Ω，导致 HART 耦合电路的电源纹波超标，横摇时供电瞬时跌落触发 FLT。平台仪表主管说：”AEDB 这东西本体不容易坏，坏的前兆是 HART 灯不规律闪烁和平台大角度横摇时报 FLT。海上装置的备件单里，AGD 后缀的卡和普通卡必须分开列，前者贵一倍但能扛住盐雾和横摇，后者便宜但两年就得换。”
