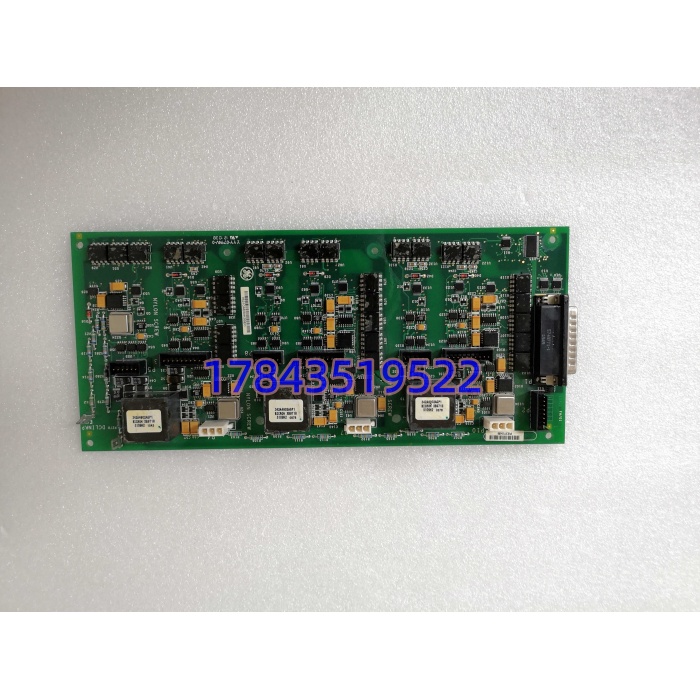

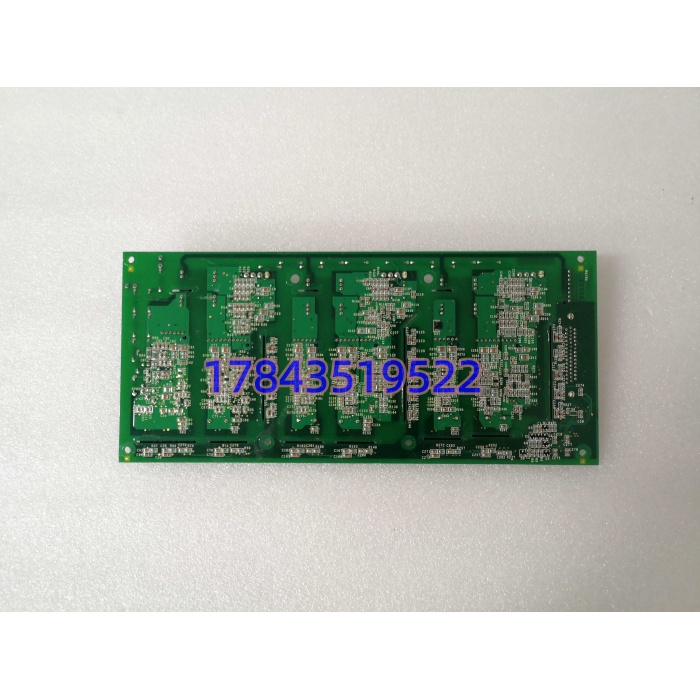

· 型号：IS210AEBIH3BEC（AE桥接接口板，H3BEC是硬件版本/连接器配置；注意第三方常误标为纯模拟输入模块，实为Mark VIe AE桥+I/O终端板）
· 品牌：GE（General Electric，现GE Vernova旗下发电服务/过程自动化；Speedtronic Mark VI/VIe平台）
· 系列：GE Speedtronic Mark VIe / Mark VI涡轮机控制系统（TCS），兼容Mark VIeS安全系统
规格参数
- 产品型号：IS210AEBIH3BEC（AE Bridge Interface Board，H3BEC硬件版本/连接器代码）
- 制造商：GE（General Electric，现GE Vernova）
- 产品类型：AE桥接接口板 / I/O终端板（Analog/IO Bridge + Terminal Board for Mark VIe）
- 所属系统：GE Speedtronic Mark VIe / Mark VI涡轮机控制（燃气轮机/蒸汽轮机/发电机），也可用于Mark VIeS
- 核心角色：现场信号调理枢纽——通过JE连接器接LVDT位置反馈/伺服阀驱动，2PL从TCPS电源板取+5/+12/–12 VDC，3PL高速数据总线连主控VME（TCQA/STCA/TCQC），同时做以太网桥扩展控制网段（RJ45 10/100 Mbps）
- 信号接口：JE脉冲/LVDT/伺服阀输出+反馈，热电偶/热电阻温度输入，4–20 mA压力/流量变送器（经由端子排进JE调理），严格来说它只在Mark VIe固件v4.x以上完整支持以太网桥+冗余AE配置，老Mark VI用不同桥板（AEA等），请以原厂手册为准
- 供电电压：由Mark VIe机架背板/TCPS电源板通过2PL供+5 VDC（VME逻辑）、+12 VDC/–12 VDC（模拟运amp/伺服驱动）、24 VDC外部可选，典型功耗≈12 W（根据渠道datasheet PowerPC卡约12 W，桥板更低）
- 通信/总线：VME总线（Mark VI架构）或3PL高速串行链路（Mark VIe），以太网桥接RJ45 10/100 Mbps（TCP/IP/UDP，用于扩展控制网或连Proficy/SCADA），支持Modbus TCP可选
- 处理器/逻辑：部分配置带辅助CPLD/FPGA做信号预处理（AE桥不是主CPU但H3BEC含逻辑器件做LVDT解调+脉冲整形），主控是VME里PowerPC 604e（400 MHz，512 MB SDRAM典型）
- LED指示：前板或端子板LED（Run绿/Err红/Net Link/TX RX黄），可通过ControlST软件读诊断
- 环境：工作–40至+70°C（柜内空调或户外罩），存储–40至+85°C，5–95% RH非冷凝，三防涂覆抗盐雾/EMI，振动0.5 g RMS（57–250 Hz）
- 物理：约292×130×27 mm（标准VME/Mark VIe插卡或独立端子PCB），重约0.32 kg（裸板）或0.6–0.8 kg带金属壳/端子，导轨或机架插槽安装
- 合规：IEC 61508SIL 3（系统级，Mark VIe平台整体认证），CE/UL 508，IEEE 802.3以太网
- 生命周期：Mark VI经典处Obsolete/停止支持（GE Vernova自动化哨兵：Speedtronic Mark VI原厂EOL约2018–2021，Mark VIe仍有限支持但IS210AEBIH3BEC原厂新单Last-time-buy关或仅服务协议大单），二级市场New Surplus（原厂袋+GE标可追溯）和认证拆机/翻新（授权燃机中心上电+ControlST读AE桥诊断+伺服/LVDT仿真）
产品介绍
从维护者视角切进来：这板不是普通AI卡，是Mark VIe燃机控制柜里“信号翻译官”——IS210AEBIH3BEC插在机架当AE桥接/I/O终端，一边通过JE接LVDT伺服阀驱动（燃料阀位置反馈）、热电偶温度、4–20 mA压力变送器做调理隔离，一边经3PL高速总线送VME主控（PowerPC跑转速/负荷PID），外加以太网桥扩展控制网去Proficy SCADA。在某个燃气电厂碰过，夜班启动升速时光纤微弯导致AE桥以太网闪断，ControlST报“AE Link Degraded”但VME硬总线仍跑伺服闭环（燃机没跳），不过SCADA盲眼+趋势丢数据，API 670审计发现机械保护数据断链开Minor但SIL 3系统级仍保ESD。现场实测发现，第三方目录常误标为“8路AI模拟输入模块”，那是张冠李戴——AE桥集成AI/AO/LVDT/脉冲混合，单插桌上不接JE/2PL/3PL根本不跑，别当通用机架卡买。（严格来说它只在Mark VIe固件v4.x以上支持冗余AE桥（双AE热备无扰动），老Mark VI用AEA/AEB不同引脚，换板前用ControlST读原AE配置备份（LVDT标称/伺服增益/端子类型），新卡不自动同步参数。）
供应链价值全在涉网停机和燃机重启的倒逼。AE桥挂掉不直接跳燃机（VME硬总线冗余+硬线ESD独立），但SCADA盲眼+伺服反馈断链可能误调燃料阀引发振动超标跳机，重启一次燃机/汽机耗数小时损失百万级，且Mark VI原厂EOL后交期不存在，IS210AEBIH3BEC Last-time-buy关（GE Vernova哨兵停产前12月公告，后只服务协议+原厂维修/翻新），New Surplus翻3倍货源缩。作为ABC分类A类（燃机TCS关键I/O枢纽），建议战略囤货：电厂备件库锁1件New Surplus做Buffer stock（原厂防静电袋放恒温柜，每12个月上电进Mark VIe测试机架ControlST读AE诊断+伺服/LVDT仿真不接功率阀），另由GE燃机认证做寄售代管含原厂翻新流转。单板约1.5–4万，燃机重启一次损失百万级，这“死钱”是买SCADA可见性+伺服不断链的保费，库存经理按ABC（A=燃机TCS/励磁/SIS，B=控制网）定安全库存。
应用场景与库存策略
AE桥挂掉=SCADA/Proficy盲眼+伺服LVDT反馈断链但硬VME总线仍跑燃机控制，不过误调燃料阀引发振动跳机重启数小时损失百万级；原厂EOL后交期不存在，渠道现货3–7天但价格翻3倍，海上平台/偏远电厂急件空运赶不上大修。
典型场景与备货建议：
- 燃气轮机/联合循环电厂：Mark VIe燃机控制柜AE桥接IS210AEBIH3BEC管燃料阀LVDT位置反馈+热电偶温度+压力变送器+以太网桥SCADA，非它带不动JE伺服接口+3PL高速总线（新Mark VIeS用不同AE但插槽变），建议A类关键备件，电厂燃机备件库恒温柜锁1件New Surplus冷备（原厂袋密封，每12个月上电进测试机架ControlST读AE诊断+伺服/LVDT仿真不接阀），另由GE燃机认证渠道寄售代管含原厂翻新流转，急件24小时到太原/现场。
- 蒸汽轮机/老燃煤电厂：Mark VI或VIe做汽机控制，AE桥管调速阀LVDT+TSI温度，建议按TCS柜数N备N+1件冷备（本地1件，中心库加1件Buffer stock轮换验证），海上平台补给一月趟则供应商代管新加坡/深圳保税仓2件直升机24小时内。
- 石油天然气/压缩机站：Mark VIe控制原料气压缩机燃驱，AE桥以太网桥扩展远程SCADA，建议Last-time-buy后囤N+1件，压缩机跳机一天损失六位数起，宁可资金占压别赌伺服断链。
- EPC改造/旧燃机集成：翻旧Mark VI/VIe卖给自备电厂，是AE桥标配（注意H3BEC版本匹配JE端子类型，混插可能LVDT极性别反），建议按柜数N买N+2件，多余放本地共享池，呆滞转售其他EPC，GE燃机AE桥流通性在TCS备件里偏高但固件/端子须匹配。
真实案例。2025年秋，东部某9F燃气电厂#2机小修后热态启动升速，Mark VIe机架报“AE Bridge Slot 2 — Link Degraded—Eth Port Flapping”，SCADA轴振/排气温度全问号但VME硬总线仍跑LVDT伺服闭环燃机没跳。查日志是继保班换UPS输出插排时静电打坏AE桥以太网PHY（RJ45 LED全灭），ControlST报AE可用但Proficy盲眼。原厂Mark VI Last-time-buy关2019，RFQ回“国内有New Surplus H3BEC，现货3天加急”。硬挺到SIL 3外审？两天后到数据断链Minor但燃机启动窗口紧（电网峰荷），重启一次耗3小时损失约120万。翻电厂燃机备件库：三年前按ABC A类囤1件原厂袋冷备（GE标可Vernova追溯，年度上电进Mark VIe测试机架ControlST读AE诊断+伺服/LVDT仿真JE端子接假负载）。继保穿腕带，切TCS单元断电（硬线ESD独立空不影），拔旧插新，上电ControlST连RJ45进配置读原AE设置（LVDT标称4–20 mA/0–100%行程，伺服增益Kp=0.8，以太网静态IP 172.16.20.92），Link绿闪SCADA重链Proficy，升速恢复总耗时41分钟未重启燃机。事后库存改死规矩：燃机TCS AE桥各锁1件原厂袋冷备恒温柜+年度ControlST诊断+伺服仿真验证，GE燃机认证代管再加2件（含原厂翻新），宁肯资金周转率掉也别赌SCADA盲眼+伺服断链误调燃料阀跳机重启。换板前永远用ControlST读原AE配置备份（LVDT/端子类型/以太网IP）——这坑夜班最易忘然后SCADA连不上耗一小时+伺服增益错可能抖阀。
