描述
产品详情

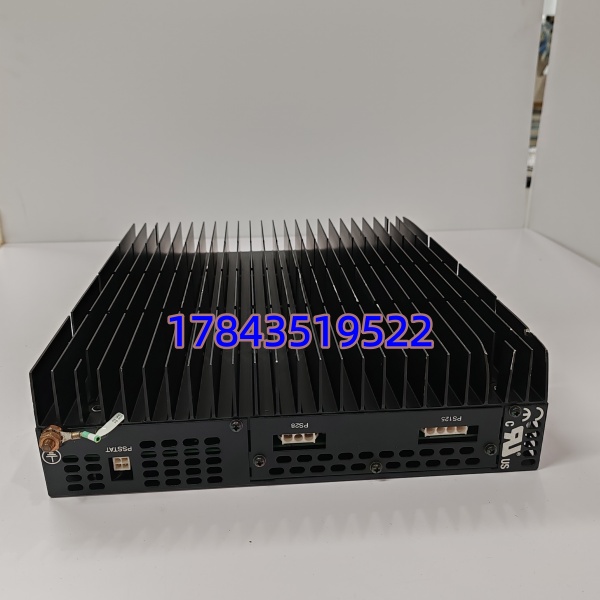

· 型号：IS2020RKPSG3A（订货/标识通常归入 IS200/IS2020 Mark VIe 备件族）
· 品牌：GE（General Electric / GE Vernova — Turbine Control）
· 系列：Speedtronic Mark VIe / Mark VIeS — RKPS（Rack Power Supply Interface Module）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整标识 | GE IS2020RKPSG3A — Mark VIe Rack Power Supply & Backplane Interface (RKPS, Rev. G3A) |
| 产品类别 | Mark VIe 控制机架电源接口模块（RKPS），将外部 DC 控制电源分配为背板逻辑电源 |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机/汽机控制柜（UC、UCVE、UCSA 控制器机架），不用于 Mark V / Mark VI 机架 |
| 安装位置 | Mark VIe 机架左侧/右侧专用 RKPS 槽位（或独立 DIN 轨依机柜设计），通常每机架配 1~2 块（双模块冗余） |
| 输入电压选项 | 依具体选项代码二选一：① DC 18~36 V（标称 24 V DC）② DC 88~150 V（标称 125 V DC）——买前必须核对原铭牌电压范围，混用烧模块 |
| 输出规格 | +5 V DC @ 最大 ≈10 A（背板逻辑）、+12 V DC @ ≈2 A、-12 V DC @ ≈0.5 A；总输出功率典型 ≤60 W |
| 冗余支持 | 支持双 RKPS（1+1 热备），自动均流与故障切换，无中断（hitless transfer） |
| 背板通信 | 通过 RKPS 与 Mark VIe 控制器通信上报模块状态（输入欠压/过压/过温/故障）至 ToolboxST |
| 状态指示 | 输入 PWR（绿）、输出 OK（绿）、故障 ERR（红/黄）、各输出通道状态 LED |
| 保护功能 | 输入反极性保护、输出过流/短路保护（自恢复 latch）、过温关断 |
| 供电要求 | 外部直流控制电源取自柜内 UPS/DC 屏，建议前级配合适断路器（典型 5~10 A 依输入电压） |
| 工作环境 | -30℃ ~ +65℃（运行，依涂层版可达 +70℃），5%~95% RH 无凝露；可选敷形涂层(Conformal Coating, C 后缀) |
| EMC / 认证 | 符合 IEEE C37.90.1 / IEC 61000-6-2，UL / CE |
| 尺寸 / 重量 | 约 宽 110 × 深 185 × 高 130 mm（插卡式）/ ≈0.6 kg |
产品介绍
燃机控制柜最怕单电源故障导致 Mark VIe 控制器整个停机——IS2020RKPSG3A 就是解决这个的，它不光把柜内 DC 24V 或 125V 转成背板 +5V/±12V，还允许并接第二块 RKPS 做 1+1 冗余，任意一块失效另一块无缝接管，ToolboxST 里能看到告警但不触发控制切换。在某次联合循环机组小修里，主 RKPS 风扇停转模块进入过温预报警，备 RKPS 早就在均流没抖一下，事后只换了故障块省一次停机。
采购上两个必查项：第一，输入电压选项（24VDC vs 125VDC）必须与原模块铭牌完全一致，IS2020RKPSG3A 有不同输入版本物理外观一样但内部 DC/DC 不同，24V 版接 125V DC 瞬间烧毁；第二，它只用于 Mark VIe / Mark VIeS 机架，Mark V（VME 机架）和 Mark VI（IC698CHSxxx）用的电源模块不通用，买前确认柜内控制器标”Mark VIe”字样及原 RKPS 拆下件照片。模块不支持热插拔——更换前断控制电源，插入后上电看 PWR+Output OK 绿灯再投运。
替换与升级建议
✅ 直接替换
- IS2020RKPSG1 / G2 → IS2020RKPSG3A：同系列引脚与安装兼容，输入电压选项须一致（24V 版换 24V 版，125V 版换 125V 版），通常原位替换。插上新模块看 LED → 确认 Output OK 绿亮 → 在 ToolboxST 的
Status → Rack Power看无报警即 OK，约 10~20 min（含断电上电）。 - 同型号不同生产批次（G3A / G3B 微调）：完全互换无差异。
⚠️ 软件兼容（需关注电压选项一致）
- IS2020RKPSG3A(24V版) ←→ IS2020RKPSG3A(125V版)：物理可插入但输入侧 DC/DC 不同，严禁混用电压版本，若原系统实际是 125V DC 控制电源必须订 125V 输入版，否则损坏。此为配置差异非固件问题。
- Mark VIe → Mark VIeS 平台：RKPS 物理通用，但 Mark VIeS 紧凑型机架供电方案可能简化，需核对机架装配图确认 RKPS 槽位存在。
❌ 硬件不兼容
- Mark V 电源模块（如 IC660BPM / VME PS）、Mark VI IC698PSAxxx 系列、通用开关电源：背板定义、安装方式完全不同，不可互插/互代，买错退换。
- IS200/IS215 系列 I/O 包（I/O Pack TMR/ Simplex）：RKPS 仅供电机架电源非 I/O 处理卡，不能替。
若无全新库存，二手拆机件市场常见但必须要求上电测试截图（输入额定电压→Output OK 绿灯亮→ToolboxST 读 Status Normal）+ GE 镭射标清晰照片；关键燃机/汽机保护系统建议优先全新原厂带 CoC，并以原厂 Mark VIe Hardware Manual核对电压选项代码。
常见问题解答 (FAQ)
Q1：柜里现在拆下来是 IS2020RKPSG2，能直接换 G3A 吗？要注意什么？
能原位替换，只要输入电压版本一致（24V DC 换 24V DC，125V DC 换 125V DC）。G3A 是 G2 的延续，功能兼容。更换步骤：断控制电源→拔旧→插新→供控制电源→确认 PWR 绿 + Output OK 绿→进 ToolboxST 看 Rack Power Status 无报警→恢复运行。建议原系统先备份。
Q2：我控制屏直流是 110V DC，应该订哪种输入版本的 RKPS？
110V DC 应选 125V DC 输入版本（标称范围通常 88~150V DC），不能订 24V DC 版。拿不准把原 RKPS 铭牌照片发客服核对”Input: XX V DC”字样再下单，混用致损不保。
