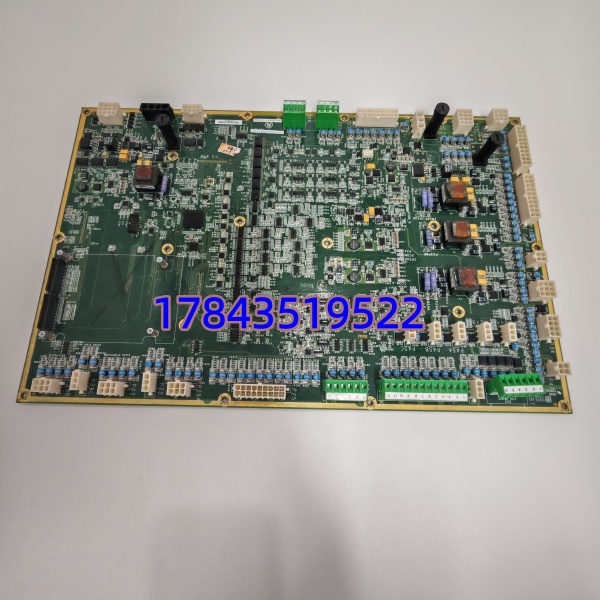

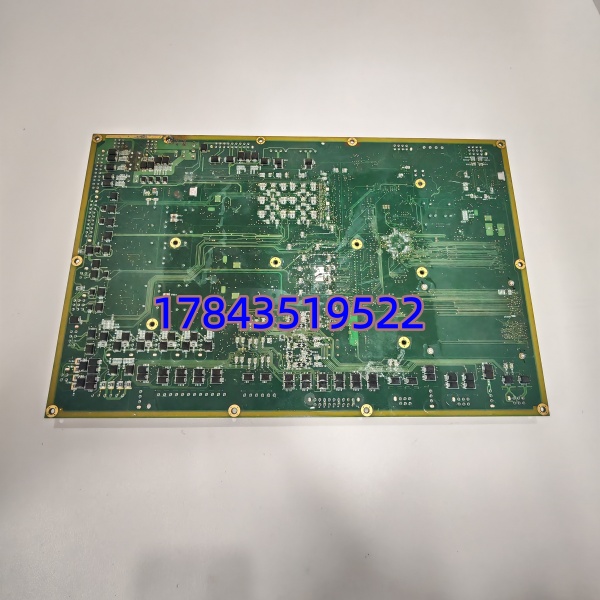

GE IS200WETAH1AEC | Mark VI / Mark V 大型 I/O 终端板(WETA/TCQA)

描述

产品详情

· 型号：IS200WETAH1AEC

· 品牌：General Electric（GE Speedtronic — Mark V / Mark VI）

· 系列：GE Mark V/VI Turbine Control — WETA (Wind Energy Terminal Assembly) / TCQA Analog I/O Terminal Board

规格参数

• 产品型号：IS200WETAH1AEC
• 制造商：General Electric (GE Power / GE Industrial Systems)
• 板卡类型：Large I/O Terminal Board — WETA / TCQA（模拟信号调理与分配端子板）
• 适用系统：GE Mark V Speedtronic（R1/R2/R3 三重冗余核心）及部分 Mark VI 应用
• 配套子板：通常搭配 IS210BPPBH2C / IS215WETAH1BB 等处理器子板使用
• 信号支持：LVDT 位置输入、伺服阀驱动输出、热电偶(TC)、RTD、4–20mA、振动/加速度、发电机及线路 PT/CT 信号
• 端子排：6 组现场接线端子条（Terminal Strips），支持多通道模拟/数字接线
• 连接器：45+ 插头/插座（JAR/S/T、JB、JF、JG、JFR、JGR 等），用于背板及子板互联
• 板载保护：7 只电路熔断器(Fuses)、4 只信号/电源变压器、100+ 电压调节器(Voltage Regulators)
• 跳线配置：J1/J2（mA 输出范围 20mA/200mA）、J5/J6 等硬件跳线须与原板一致
• 供电要求：控制侧由 Mark V/VI 背板供 ±15V/5V；现场侧可接 125 VDC 电池系统或 120/240 VAC（经整流）
• 测试点：25+ 个板上测试点(Test Points)供现场万用表量测信号电平
• 物理尺寸：约 300×300×50 mm（12″×12″×2″），重量 ≈4.5 kg
• 工作温度：-40 °C ～ +85 °C（工业级，适应机舱/电子间），存储 -65 °C ～ +125 °C
• 安装方式：机架式安装（Mark V R-core 槽位或 Mark VI 专用 WETA 位置），通过导向销与背板/子板对位锁紧
• 认证标准：UL 508、CE、NEMA/ISA 环境适应性（依具体批次）
• 涂层： conformal coating（G3 级防腐，部分批次）

产品介绍

在某个 9F 燃机 Mark V 系统大修时碰过：更换 WETA 板后伺服阀无动作，量输出端为零——最后发现新板 J2 跳线默认 20mA 而原机设定 200mA 驱动 LVDT 型伺服，调回跳线后一切正常。这就是它的特殊之处：这块板是”模拟前端桥梁”，精度靠板上电阻网络决定，换板必须物理核对跳线帽位置而非只插进去就完事。

从备件 ABC 分类把它放 A 类关键件（单价高、Mark V 已全面 EOL，但它是模拟量/LVDT/伺服信号唯一入口，板载熔断器老化开路或变压器匝间短路会导致整组关键参数丢失，直接触发燃机跳闸或降负荷）。Mark V 系统 GE 已停止全线生产，此板基本靠 New Surplus 或再生测试件——建议借机做 Last-time-buy 并留 1 件经跳线预配置的冷备件(Buffer Stock)，别等故障时满世界找。

应用场景与库存策略

GE Mark V 全套已停产多年，IS200WETAH1AEC 新件几乎绝迹（渠道多为 New Surplus 或再生板），交期不定且良莠不齐。燃机电厂大小修若发现 WETA 板调理异常（如 LVDT 反馈漂移、热电偶通道饱和），等贸易商调货通常 2–6 周——这期间只能降负荷运行或切手动，不符合大多数电网调度要求。

• GE Mark V 燃机/蒸汽轮机控制柜（R-core R1/R2/R3 中 TCQA/WETA 槽位 → 接 LVDT 阀位反馈、伺服输出、火焰探头、排气热电偶）→ Mark V 原生专用，无 Pin-to-Pin 替代 → 建议按每套 Mark V 控制柜备 1 件冷备件（Buffer Stock），多套同型机组全厂共享 +1 块
• 早期 Mark VI 风电/联合循环应用（顶部控制柜 WETA 分配板）→ 高密度端子减少现场接线 → 可与仪控班共用区域周转备件
• 老厂 Mark V 迁移评估→ Mark V 与 Mark VIe 架构完全不兼容，IS200WETAH1AEC 不能用于 Mark VIe I/O 机架，升级需整体换控制柜 → 买前确认系统是 Mark V 而非 Mark VIe
• 新建项目不适用（仅列作澄清）→ 新项目应选 Mark VIe，此板仅供老厂运维

真实案例：南方某 9E 燃机联合循环电厂，#1 机 Mark V 系统排气热电偶第一组（T5-T8）读数突变为 -32768（开路），其余三组正常。开柜查 WETA 板 IS200WETAH1AEC 发现靠近 JAR 连接器处一只 1/4W 采样电阻焊盘开裂（热循环疲劳），导致整组 TC 输入悬空。库房无冷备件，联系渠道调货再生板耗时 18 天，期间被迫切除该组温度参与计算、限制排烟温度裕度降负荷运行，估算少发电约 25 万。事后按 ABC 分类购入 2 块 New Surplus（含原厂测试报告），预先核对并拨好跳线 J1-J6 封样保存——并确认 GE 当地已无 LTB 窗口（全线 EOL），以后只能靠二手渠道。
