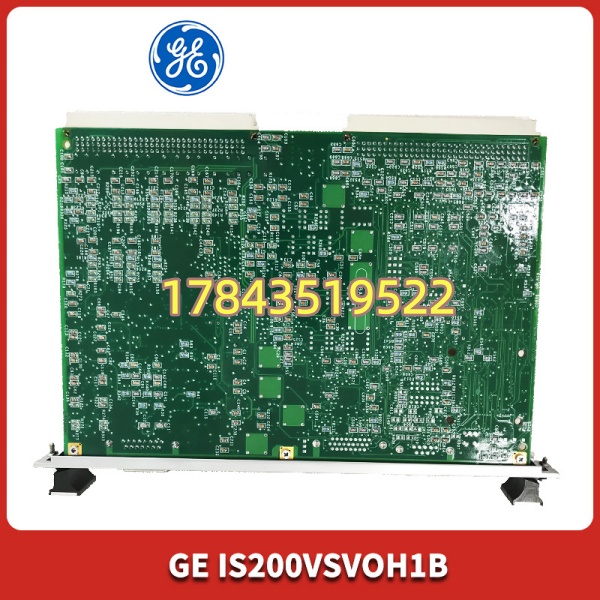

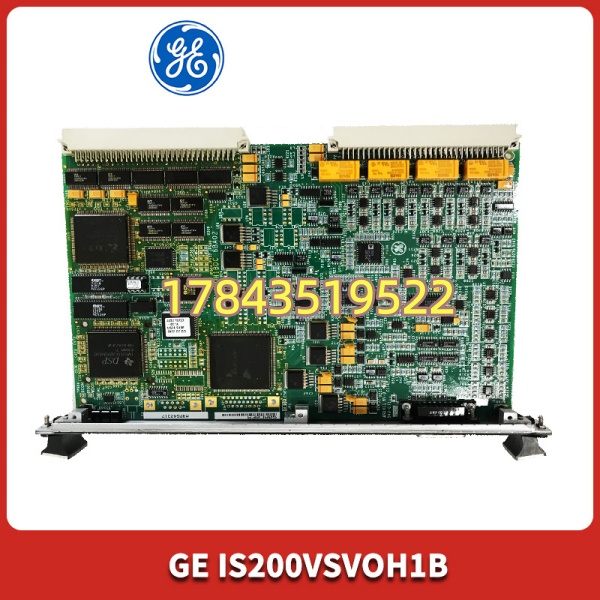

描述
产品详情
· 型号：IS200VSVOH1B（H1B为常用硬件修订版，严格来说须与原系统已装板卡同Rev级或经GE Compatibility Check确认，请以原厂手册为准）
· 品牌：General Electric (GE) — Speedtronic Mark VI/VIe 产品线（现归属GE Vernova）
· 系列：GE Mark VI / Mark VIe Turbine Control System — VSVO (Valve Servo Valve Output) Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200VSVOH1B（VSVO类型，H1B修订版） |
| 适用系统 | GE Speedtronic Mark VI / Mark VIe 涡轮机控制系统 |
| 模块类别 | VME总线伺服阀输出控制卡（Servo Valve Output Card） |
| 伺服输出通道 | 4通道独立双向伺服电流输出，可驱动电液伺服阀线圈 |
| 伺服输出范围 | ±40mA～±300mA（典型，依跳线/软件配置），负载阻抗4–20Ω |
| 位置反馈接口 | 支持LVDT/RVDT激励与解调，励磁频率典型3.2kHz正弦波 |
| 脉冲速率输入 | 2–14kHz（用于流量脉冲累加模式），单/双输入取大值 |
| 控制回路更新 | 本地PID闭环，更新率10kHz（100μs），16位分辨率，精度≈±0.1%FSR |
| 背板总线 | IEEE 1016 VME标准，J3/J4连接器，接收设定值并返回诊断数据 |
| 通信/冗余 | 支持TMR三重冗余架构；部分VIe版带双10/100/1000Mb Ethernet端口 |
| 状态指示 | 前面板LED：RUN(绿)、FAIL(红)、STATUS(橙)，伺服自杀继电器(K1-K4) |
| 电源要求 | 背板供+5V@≈1.5A、±15V@≈0.3A，典型功耗<15W |
| 工作环境 | 0℃～+60℃（Conformal Coating版本标称-40℃～+85℃，以具体铭牌为准），符合IEC 61000-6-2 EMC |
| 物理尺寸/安装 | 约6U VME单板(≈233×160mm)，插于Mark VI/VIe控制柜VME机架，带J5前置伺服缆接头 |
| 保护功能 | 过流/短路”Servo Suicide”继电器自动切断，上电自检与LVDT开路检测 |
产品介绍
现场实测发现，Mark VI控制柜里最让维护主管头疼的不是CPU宕机——冗余能扛住——而是伺服输出卡失效导致燃料阀或蒸汽调节阀失步，直接触发汽轮机跳闸(Trip)。IS200VSVOH1B就是干这个活的：它不只是一个DA转换器，而是在板卡内跑高速位置闭环，收LVDT反馈、算偏差、调PID，再把电流灌进伺服阀线圈。相比把闭环放主CPU算，它把响应压进100μs以内，对大惯量液压执行机构抗扰明显更强。
从供应链角度看，这块板属于典型的”小批量长生命周期关键件”。原厂Mark VI系列已进入生命周期后期，新板交期极长或仅余翻新/二手渠道。但它直接关联机组可用率——一台9F燃机因阀门失控跳机，每小时停机损失动辄数十万元——所以把它纳入A类备件、按ABC分类法做安全库存是必要的。H1B版本相较早期Rev增强了EMI滤波和三防漆工艺，若原系统允许混插（需核对GE Compatibility Note），优先选用H1B做冷备件以降低现场失效概率。
应用场景与库存策略
燃气/蒸汽轮机控制柜里伺服输出卡一旦报FAIL灯常亮或LVDT反馈超差，多数电厂没有现场维修手段，只能换板。而原厂交期经常12–20周起，若是已宣布EOL(End of Life)的Mark VI件更是看运气。停机等一块板？老板不会批准。
- 燃气轮机电厂（9E/9F/6FA等） — 控制燃料分配阀、IGV导叶伺服 — 非它不可因TMR架构下需与原VME背板及TCQA/TCQC处理器握手 — 建议：单台机组备1块做Buffer Stock（冷备密封防静电袋保存），TMR三取二架构可在单块故障时先切降级运行，但须48h内补货/替换。
- 联合循环/余热锅炉蒸汽轮机 — 主蒸汽调节阀、旁路阀伺服驱动 — 非它不可因LVDT激励与Mark VIe专用固件绑定 — 建议：区域多个场站共用1块周转备件+VMI(供应商代管)或由有资质的二手翻新商签保真回购协议。
- 炼化/海上平台透平压缩机组 — 燃料气调节阀 — 非它不可因SIL认证及防爆分区要求原厂同型号 — 建议：若有LTB(Last Time Buy)通知立即按剩余服役年限×单机架用量×1.2倍战略囤货，至少囤到下次大修后确认替代方案落地。
某330MW燃煤自备电厂#2机Mark VI系统，凌晨2点VSVOH卡FAIL灯常亮，燃料阀LVDT反馈漂移触发 turbine trip。库房无备件，原厂答复”需订制返修，交期14周”。最终从兄弟单位拆借一块同Rev旧板救急，机组停了11小时——折算少发电+考核费用约¥80万。事后该厂把IS200VSVOH1B/H1B列入A类MRO清单，强制冷备1块并每年做一次上电自检。教训就一条：关键停机件别赌交期，没宣布EOL也要按Buffer Stock思路提前布局。
常见问题解答 (FAQ)
Q1：目前全新原包库存和交期怎样？市面流通的多数是啥成色？
官方Mark VI系列大部分I/O卡已进入生命周期末期或EOL。全新原包极少见，主流渠道是New Surplus（原厂余货未拆）或Refurbished（原厂级翻新/第三方测试）。采购务必要求卖家提供GE原厂标签照片、序列号、Rev版本及功能测试报告（LVDT通道+伺服电流输出波形截图），拒收氧化严重或跳线缺失的拆机件。
Q2：IS200VSVOH1B能直接替IS200VSVOH1A或其他Rev吗？
严格来说，GE允许同型号不同字母后缀（如H1A→H1B）在大多数情况下向上兼容，但须核对Control System Compatibility Matrix及ToolboxST/Workbench里的Hardware Configuration。部分老Mark VI机架若EEPROM ID校验严格可能拒认新版——上机前先在离线配置里验证，不确定就找GE服务工程师确认，别盲目热插拔。
Q3：听说有停产Last-Time-Buy，该怎么操作？
若收到GE或代理商LTB通知（通常以邮件/Product Change Notice形式），按”剩余经济寿命期内预计更换量＋20%安全余量”下单。举例：3台燃机各配2块，预计再运行8年，年均故障率参照历史数据估算——宁可多囤一两块密封保存（注意防静电和温湿度），停产后再收基本是溢价3–5倍的二手市场。
Q4：Mark VIe机架能用IS215VSVOH1B代替吗？两者区别在哪？
IS215VSVOH1B是Mark VIe专用（Profinet/Ethernet IONet架构），背板接口与IS200VSVOH1B(VME)物理不兼容，不能混插。如果你的柜子是Mark VI(VME)就只能用IS200系列；若是Mark VIe控制柜升级过则对应IS215系列。买错插不进去，下单前拍控制柜内现有板卡正面照核对型号前缀。
Q5：怎么辨别翻新品有没有被打磨改标或被动过跳线？
一看PCB三防漆均匀度和接插件磨损痕迹（全新Conformal Coating应是淡黄透明雾面，不是厚厚胶堆）；二核对GE原厂条形码/2D矩阵与序列号在GE Global Service系统能否查到出厂记录（部分代理可协助）；三要求卖家做通电LVDT模拟负载测试并打印结果。价格低得离谱（比如只有行情30%）的基本是拆机未测件，慎入。
Q6：质保和呆滞件怎么处理？
渠道翻新件通常保6–12个月功能（非全场质保），签合同注明”上电FAIL/无输出可退换”。呆滞超过3年的建议每2年做一次通电解潮老化测试（约30分钟带假负载），防止电解电容干涸。实在确定不再用的LTB囤货，可联系有反向回购业务的工业备件商询价——别当废品扔，停产GE Mark VI件在二手市场仍有残值。
