产品详情

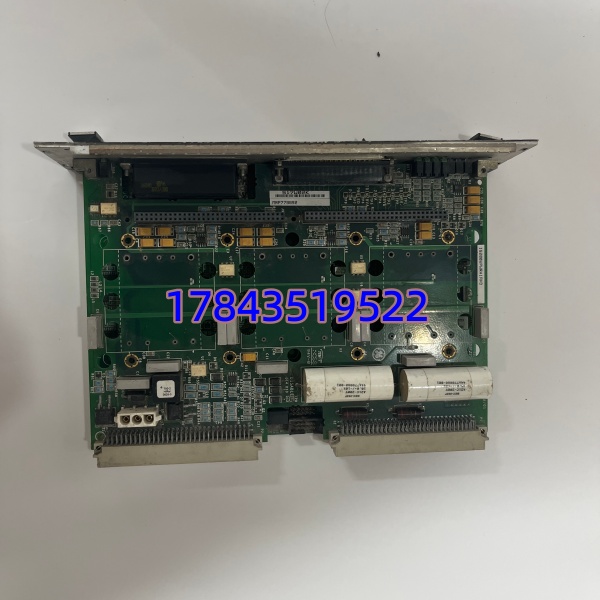

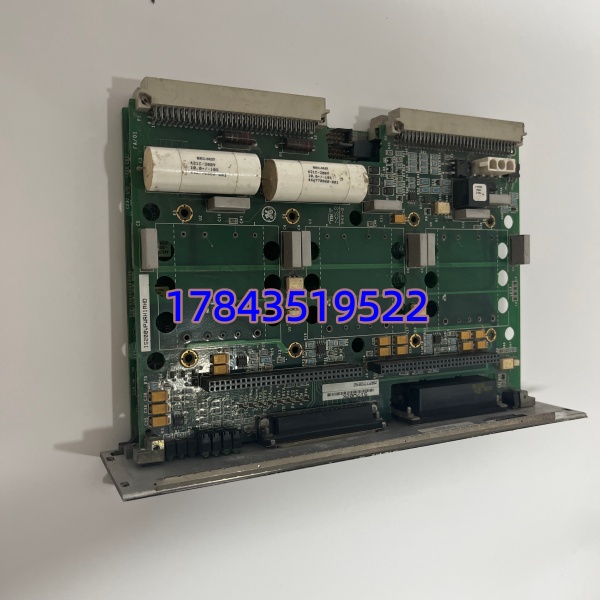

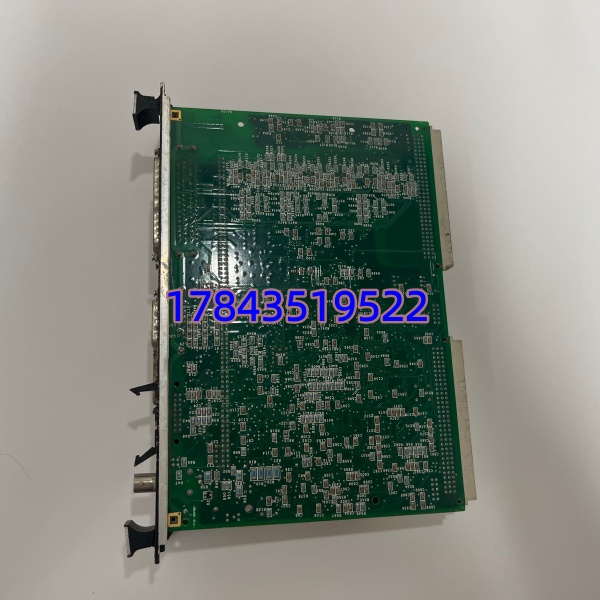

· 型号：IS200VPROH2B / IS200VPROH1BEF（VPRO 保护处理器）；IS200VPWRH1AHD（VPWR 电源）
· 品牌：GE（General Electric / GE Vernova）
· 系列：Speedtronic™ Mark VI / Mark VIe Turbine Control & Protection System
规格参数（VPRO 处理器 + VPWR 电源）
- VPRO 型号：IS200VPROH2B（Rev.B，较 H1BEF 固件/IO 扩展增强，功能向下兼容 H1BEF）
- VPRO 旧版型号：IS200VPROH1BEF（早期版 VPRO，功能同系）
- VPWR 型号：IS200VPWRH1AHD（带三防涂层 Conformal Coating，AHD=Revision D）
- 适用机架：Mark VIe VPRO 保护机架（通常 TMR 三块 VPRO + 一块 VPWR 或双 VPWR 冗余）
- VPRO 功能：独立超速保护(OPC)、紧急停机(EST)、与 TREG/TPRO 端子板配合驱动跳闸电磁阀
- VPRO 输入信号：Magnetic Pickup(MPU)×2～3路｜热电偶 Type K/J ×9路（排气超温）｜4–20mA ×3路｜干接点 DI
- VPRO 输出：继电器驱动跳闸电磁阀（经 TREG 端子板）｜状态 DO｜诊断 LED
- VPRO 脉冲范围：MPU 输入 2 Hz ～ 20 kHz，硬件滤波 4 ms 典型
- VPRO 帧率：最高 100 Hz 保护逻辑扫描
- VPRO 通信：IONet Ethernet（与 Mark VIe 控制器及 ToolboxST 通信）｜板间 TMR 同步总线
- VPRO 供电：由 VPWR 经背板提供 +5V/+28V（典型板载功耗 8–15W），不独立外接电源
- VPWR 输入电压：100–240 V AC（47–63 Hz）auto-range 或 125 V DC（需核对具体硬件版本）
- VPWR 输出：24 V DC 主电源（标称 10 A 连续，需核对具体负载）｜5 V DC 背板逻辑电源（约 2 A）｜辅助基准输出 ±1%
- VPWR 保护：输入过/欠压、输出过流、短路、过温保护；二极管 OR-ing 支持双模块冗余热备
- 工作温度：0 ℃ ～ +60 ℃（VPRO 部分资料标 -30～+65℃，以手册为准）；VPWR 类似
- 安装：VME 风格插卡式，VPWR 位于机架专用电源槽位，支持在线插拔（热插拔需系统已冗余配置）
- 认证：符合 IEC 61508SIL 3（TMR 配置下），API 612/616 适用，CE / UL / CSA
产品介绍
这套是 GE Mark VIe 燃气/蒸汽轮机保护子系统的核心——VPRO（IS200VPROH2B / H1BEF）独立于主控制器运行，专职干一件事：监测转速（MPU）、排气温度（TC）、轴振/位移（AI），一旦超限速或越限立即通过 TREG 端子板切断燃料和主汽门，哪怕 Mark VIe 控制器本身宕机也不影响保护动作。它跟主控制器走 IONet 交互诊断但不依赖主控制器做保护判决，这是 TMR SIL 3 架构的关键设计。
IS200VPWRH1AHD 是给这套 VPRO 机架供电的模块，把厂用电 120/240V AC 或 125V DC 转成 24V DC（供继电器/现场侧）和 5V DC（背板逻辑），双模块可以并机冗余。坦白讲，现场 90% 的 VPRO 停机故障我先查 VPWR 输出电压——老模块电容老化后 24V 跌落，VPRO 报”Power Quality Fault”然后保护逻辑封锁，容易误判成 VPRO 坏。换 VPWR 前量一下输出端纹波和带载压降能省一趟冤枉活。
应用场景与行业案例
凌晨两点处理过一次：联合循环#1 燃机 Mark VIe 报”VPRO Power Quality”，保护逻辑切手动，运行不敢再投自动。量 VPWR 输出 24V 空载正常、一带载掉到 21.8V——电容老化。临时从备件柜拿 IS200VPWRH1AHD 原位更换（另一块 VPWR 冗余在位，实际未断电工况下可热插拔但建议确认），上电自检 PASS，VPRO 恢复正常。后来把旧 VPWR 拆下测，输出电容 ESR 超标三倍。
典型场景：
- 9F/9E 燃气轮机保护机架：TMR 配置三块 VPRO（IS200VPROH2B×3）+ 双 VPWR（IS200VPWRH1AHD×2），独立执行 110% nH 超速跳闸和排气超温保护。
- 蒸汽轮机 EHC 改造：旧 Mark V 升级 Mark VIe，保留现场 MPU 和 TREG 接线，换 VPRO+VPWR 获 SIL 3 认证及在线跳闸测试功能。
- 压缩机防喘/超速保护：石油管线离心压缩机组用 VPRO 做本地超速脱扣（独立于 DCS），VPWR 由 UPS 供电保证失电时仍能执行跳闸。
- 备件梯次管理：VPROH1BEF 停产区域可用 VPROH2B 替代（升工程文件版本），VPWR 各后缀通常互换但注意涂层版本是否匹配原机架环境（海上平台建议带三防涂层的 AHD）。
真实案例：某炼化自备电厂 Mark VIe 系统原配 VPROH1BEF，多次出现 ToolboxST 提示”VPRO EEPROM Checksum Error”偶发复位，GE 建议升级到 VPROH2B（IS200VPROH2B）。大修窗口三块 VPRO 同步更换，ToolboxST 升到 V07.08 重配 Hardware，原 TREG/TPRO 端子板及现场接线一根没动。投运后再无校验报错，且 H2B 新增的在线跳闸电磁阀测试功能让每月保护回路试验从拆线改软件触发——老师傅说”早知升级这么顺，三年前就该申请预算”。
