描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200VAICH1DAB |
| 制造商 | General Electric（通用电气） |
| 所属系统 | Mark VI Speedtronic 控制系统 |
| 产品类型 | 模拟量输入/输出板（VME总线） |
| 输入通道数 | 最多20路模拟输入 |
| 输出通道数 | 4路模拟输出 |
| 输入范围 | ±1mA 或 4-20mA（通过端子板跳线选择） |
| 输出范围 | 0-200mA 或 4-20mA（可配置） |
| 机架兼容 | VME机架，13槽或21槽 |
| 端子板配合 | TBAIH1C 或 STAI 端子板 |
| 前面板 | 单槽宽度，3个LED指示灯 |
| 工作温度 | -40°C 至 80°C |
| 最大功耗 | 5W，母线电流需求550mA |
产品深度介绍

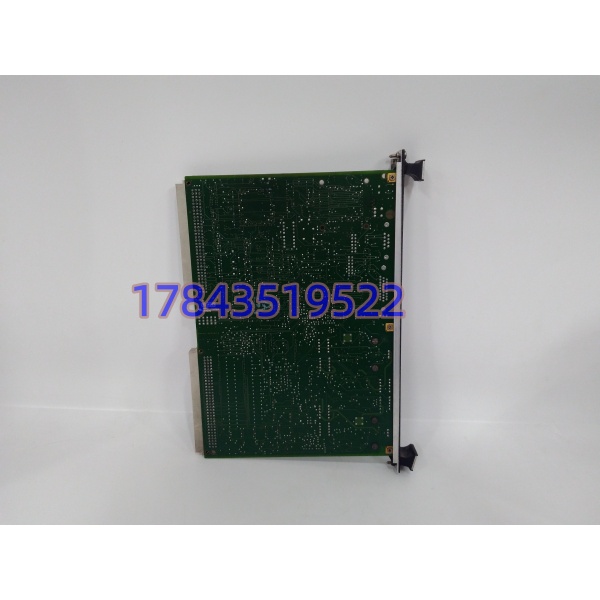

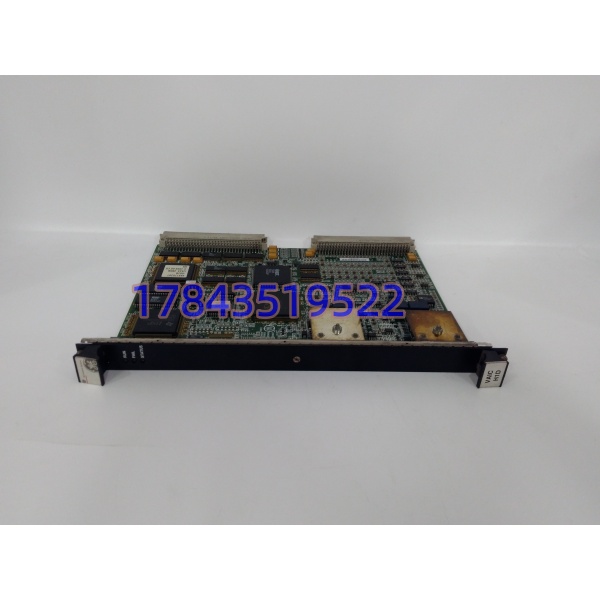

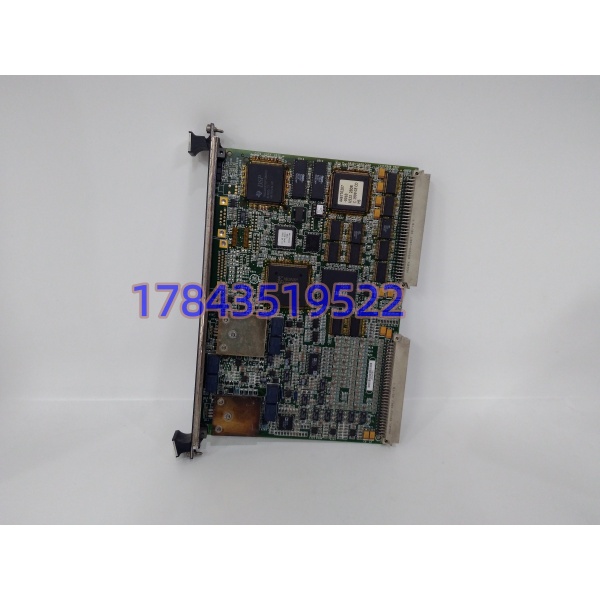

IS200VAICH1DAB是GE Mark VI Speedtronic燃气轮机/汽轮机控制系统中负责模拟信号处理的核心板卡。它本质上是一块VME总线标准的模拟I/O板，把现场的4-20mA或者±1mA电流信号（温度、压力、流量这些）转换成控制系统能读的数字量，同时反过来把控制指令转成模拟电流去驱动执行器。这块板子必须配合TBAIH1C或者STAI端子板一起用，自己没法直接接现场线缆。
说两个关键点。第一，它支持TMR三重冗余配置——三个VME机架（T/R/S）各插一块VAIC板，输入信号一分为三分别处理，输出则通过专有电路表决，任何一块板子出故障就会被自动剔除，剩下的板子继续输出正确电流。单工配置就简单了，一块板扛所有活。第二，这东西在GE官方已经归为legacy（停产件），原厂不再支持，市面上流通的都是备件渠道库存。这意味着采购时要格外注意来源和成色。
应用场景与行业案例
燃气轮机和蒸汽轮机的控制，是这板子的老本行。
Mark VI系统本就是GE为涡轮机械控制量身定制的。IS200VAICH1DAB在里头干的是“感知-决策-执行”链条里最前和最后的活——把轴承温度、排气温度、燃料流量、进气压力这些模拟信号采集上来，把控制器的计算结果转化成电流信号去驱动燃料阀、IGV（进口导叶）这些关键执行机构。这块板要是出问题，轻则参数波动，重则跳机。
典型应用场景：
- 燃气轮机发电：温度探头（热电偶/热电阻）的信号采集，燃料控制阀的驱动。这类场景对响应速度和精度要求都高，TMR冗余配置几乎是标配。
- 蒸汽轮机调速：转速传感器信号处理、主汽门和调节阀的模拟量控制。涉及转速闭环，信号延迟大了就容易振荡。
- 压缩机控制：入口导叶、防喘振阀的模拟量输出控制。压缩机的喘振边界跟流量、压力密切相关，模拟量信号精度直接影响防喘振保护的有效性。
- 工业驱动：大型风机、水泵的调速控制。虽然不如涡轮机那么“高大上”，但场景类似。
一个替换经验：
前两年帮一个燃机电厂处理过一块IS200VAICH1DAB的替换。值班工程师反映有个温度点老是跳变，排查到最后发现是这块模拟输入板的一个通道挂了。他们翻库存找出来一块同型号备件，换了上去结果通讯不上——系统报VME总线错误。折腾了半宿发现是新旧板子的PCB版本号差了两位，而Mark VI的VME背板固件不认新版PCB的ID码。最后把旧板子送去修了通道，事情才算完。这行当里，“同型号”三个字远没有看起来那么简单。
