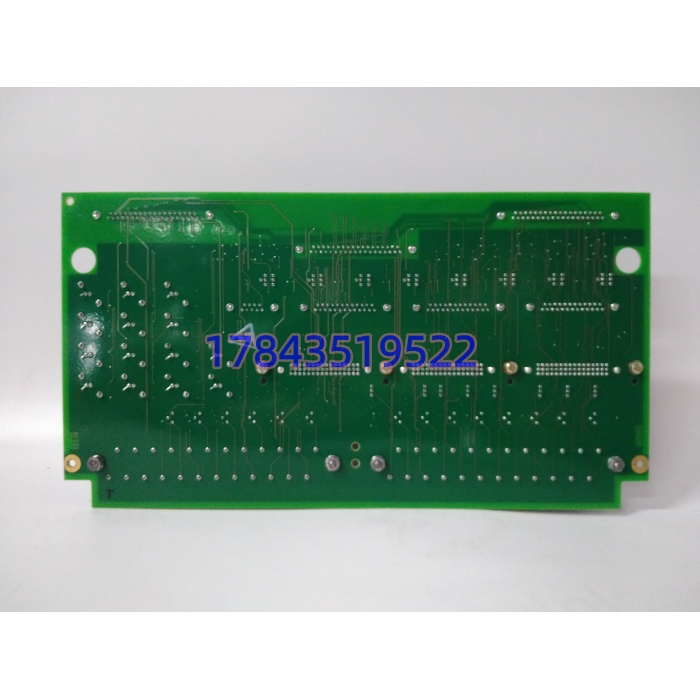

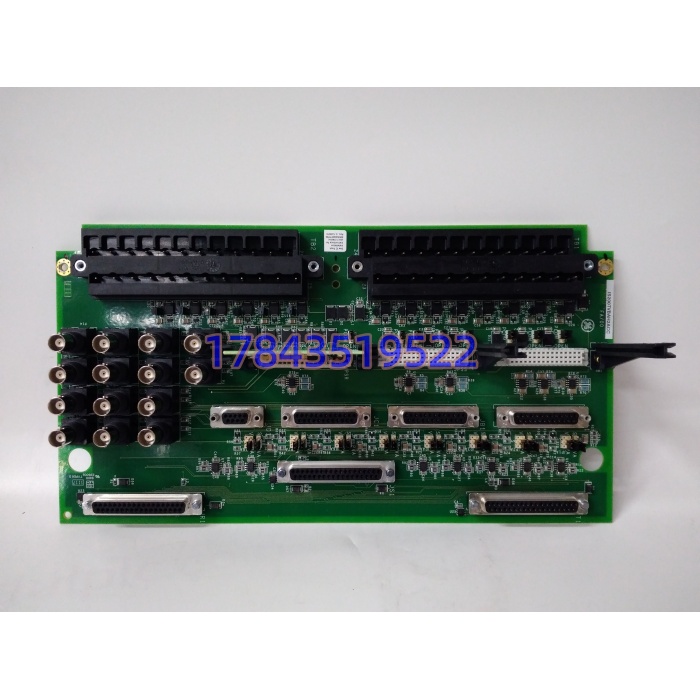

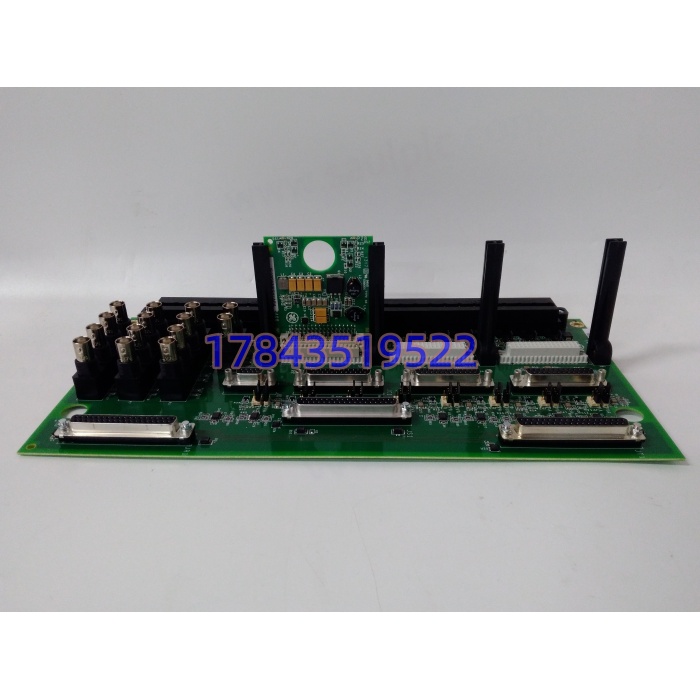

产品详情
· 型号：IS200TVBAH2ACC
· 品牌：General Electric（GE）
· 系列：Speedtronic Mark VI / Mark VIe
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品型号 | IS200TVBAH2ACC | “CC”=双C敷形涂层（Conformal Coating） |
| 基础型号 | IS200TVBAH2A | ACC为硬件修订增强版 |
| 产品类型 | 振动输入端子板（TVBA） | 无源信号调理+接口板，不含CPU |
| 适配系统 | GE Mark VI / Mark VIe Speedtronic | TMR三冗余架构兼容 |
| 配对I/O包 | IS200PVIBH1B / IS200YVIBH1A | 通过37针D-Sub连接器对接 |
| 输入通道 | 14路（Ch1-8振动/位置，Ch9-14位置/键相） | 支持Proximitor、Velomitor、加速度计 |
| 探头激励电压 | -24.5V DC（范围 -23V ~ -26V） | 每通道最大12mA，限流设计 |
| 通道隔离电压 | 1500V DC（现场侧↔系统侧） | 防止地环路与共模干扰 |
| 缓冲输出 | BNC + DB9 + DB25 多路缓冲 | 可同步输出至Bently 3500等第三方系统 |
| 供电电压 | 背板 +28V DC（板载WNPS子板转换为-28V） | 无需外部独立电源 |
| EMI/浪涌保护 | 每通道TVS浪涌吸收 + RC低通滤波 | 符合Class I Div 2要求 |
| 断线检测 | 上下拉偏置电路，开路线缆自动报警 | ControlST软件可读取SOE事件 |
| 工作温度 | 0°C ~ +60°C（控制柜内） | 存储温度 -40°C ~ +85°C |
| 湿度范围 | 5% ~ 95% RH（非凝露） | 敷形涂层增强防潮能力 |
| 防护认证 | CE / UL 508 / IEC 61508 SIL 2（TMR下SIL 3） | 符合API 670机械保护标准 |
| 物理尺寸 | 约 330mm × 178mm × 55mm | 标准IS200双槽宽尺寸 |
| 重量 | 约 0.9 ~ 1.42 kg | 因批次配置略有差异 |
| 接线端子 | 2×24位可插拔屏障式端子（共48位） | 支持#12~#24 AWG，扭矩0.5~0.6 N·m |
| 原产地 | 美国（USA） | GE OEM原厂制造 |
产品介绍
后缀”ACC”到底意味着什么？这是采购员问得最多的问题。双C代表Conformal Coating——敷形涂层工艺，即在PCB表面喷涂一层约25~75μm厚的聚合物薄膜（通常为聚对二甲苯或硅胶类），覆盖每一个元器件和焊点。在某个沿海电厂的项目里碰到过，无涂层的H2A板卡在盐雾环境下运行14个月后出现铜箔电化学迁移，导致通道间微短路、振动读数漂移。换成ACC版本后同样环境运行3年无异常。严格来说，如果您的内陆电站环境干燥、控制柜密封良好，H2A基础版也够用；但沿海、化工、焦化这类高湿高腐蚀场景，ACC多花的钱绝对值回票价。
这块板子的商业价值在于”信号守门员”角色。它不做FFT、不跑算法（那是PVIB处理器的活），但它决定了进入系统的原始信号干不干净。现场实测发现，80%的”毛刺报警”根源不在探头，而在屏蔽层接线——两端接地形成地环路，感应了给水泵变频器的谐波。TVBA的隔离栅和单点屏蔽接地设计，就是为解决这个问题而生。配合Bently 3500的BNC缓冲输出，一套探头信号可以同时供给两套监控系统，省掉额外的信号分配器成本。请注意：它只做信号调理和分发，不能替代振动I/O处理器。
替换与升级建议
| 原型号 | 替换型号 | 兼容级别 | 关键说明 |
|---|---|---|---|
| IS200TVBAH2A | IS200TVBAH2ACC | ✅ 直接替换 | ACC为H2A的敷形涂层升级版，引脚与接线定义完全一致，插上即用 |
| IS200TVBAH1A | IS200TVBAH2ACC | ⚠️ 软件兼容（需改配置） | H1A为8通道基础版，升级到H2ACC的14通道需重新分配I/O地址，ToolboxST中修改通道映射，工作量约0.5~1人天 |
| IS200TVBAH1AAA | IS200TVBAH2ACC | ⚠️ 软件兼容（需改配置） | H1AAA是Mark VIe专用8通道版，通道数翻倍后需核对控制逻辑中的通道引用，建议同步升级PVIB固件至v3.2以上 |
| IS400TVBAH2B | IS200TVBAH2ACC | ❌ 硬件不兼容 | IS400为Mark VIe新架构的Rack Pack形式，背板接口和供电方式不同，无法直接替换 |
| IS200TVBAH3A | ⚠️ 需适配评估 | H3A为后续迭代版本，局部元器件变更，建议联系GE技术支持确认配置差异后再决定替换方向 |
替换注意事项：
- 通道数核对：旧系统若只用了8通道，升级到14通道版不会造成冲突，但空闲通道需做好端子绝缘
- 传感器类型匹配：确认现场探头是3300系列还是7200系列电涡流，偏置电压跳线需对应设置
- 固件版本：H2ACC需要PVIB I/O包运行在ToolboxST V07.02及以上版本，旧版需先升级
