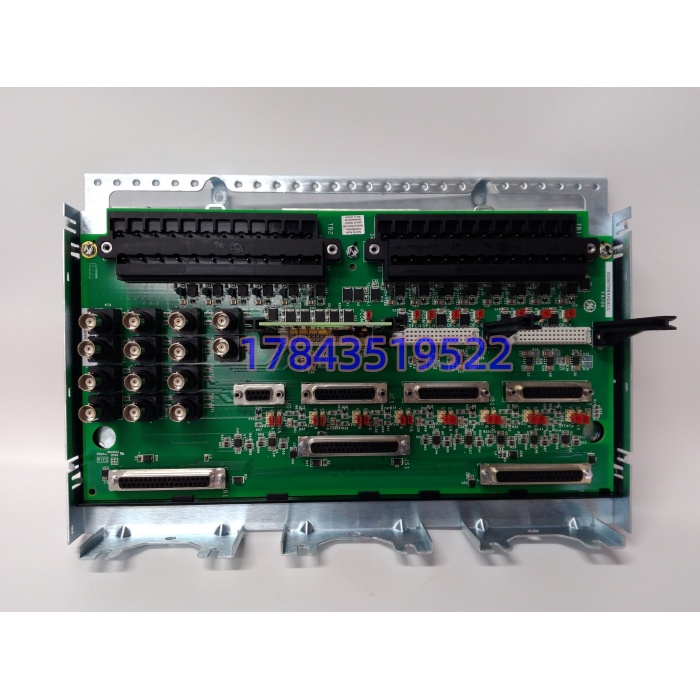

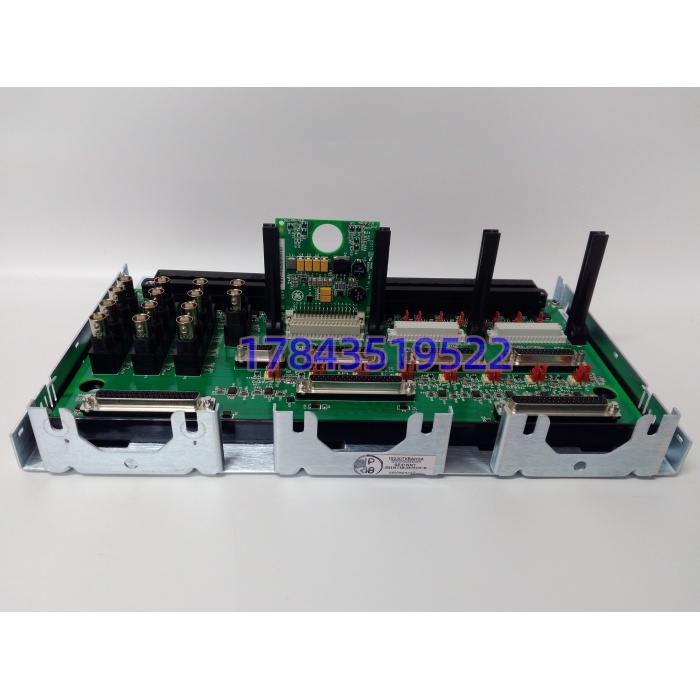

描述
关键技术规格
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 平台归属 | Mark VI / Mark VIe | VME 背板，邻 PVIB/VVIB 包安装 |
| 通道形态 | 8 组（H2A 基型）~16 物理通道（ACC 增强资料存异） | 单卡覆盖多轴承 X/Y 向 |
| 传感器支持 | Bently 3300/XL 电涡流、Velomitor、IEPE 加速度计 | 轴振/轴移/键相全吃 |
| 信号调理 | 恒流源(IEPE 2mA)、偏置监测、抗混叠滤波、缓冲 BNC | 探杆断线可诊断 |
| 后端接口 | 37-pin D-sub 至 PVIB；部分版带 9/25-pin BNC 缓冲出 | 直连 Bently 3500 |
| 现场接线 | 屏障式可插拔端子，屏蔽层柜侧单端接地 | 抑制变频器谐波 |
| 隔离耐压 | 现场-逻辑 ≥1.5 kV（部分资料标 2.5 kV DC） | 耐变频器 dv/dt |
| 逻辑供电 | 背板 +5 VDC / 外供 18~32 VDC（典型 24 VDC） | 功耗 <5~10 W 视通道数 |
| 工作温度 | 0~+60 °C（控制柜内）；存储 -40~+85 °C | CC 涂层抗凝露 |
| 物理尺寸 | 约 229×330 mm（标准 IS200 长板） | 占 1 个 VME 槽位 |
| 涂层标识 | 后缀 CC = Conformal Coating | 海上/湿热带优先 |
| 固件/修订 | REV H 常见；无独立固件，配置在 ToolboxST 下装 PVIB | 本身不刷机 |
产品深度介绍
汽轮机冲转到 3000 r/min 时 X/Y 向轴振突然跳变、趋势却没报警——十次有六次是前端 TVBA 的屏蔽或偏置出了问题，不是 PVIB 包傻了。IS200TVBAH2ACC 在 Mark VI 架子里干的就是“把探头毫伏信号稳住、隔离、放大、再原样喂给 VIB 处理器”的脏活。
相比裸接屏障端子，这块板的价值在三点：内置 IEPE 恒流源和电涡流探杆偏置监测，探杆断线开机前就能拦出来；通道间和现场-逻辑侧做了高压隔离，变频器共模串进来不直接打穿 VIB 包；CC 涂层版在沿海电厂、海上平台那种盐雾柜里，比裸板多撑好几年。我们给华东某 9F 燃机电厂换过一批，原裸板五年后焊点发绿，ACC 涂层件拆下来金手指还干净。
兼容性与替代选型清单
IS200TVBAH2A → IS200TVBAH2ACC : ✅ 直接替换（同 H2 硬件代次，ACC 仅加涂层+REV 升级，ToolboxST 无需改组态）
IS200TVBAH1ACC → IS200TVBAH2ACC : ⚠️ 需适配调整（H1 与 H2 通道密度/连接器排布不同，强插会顶到背板定位销，必须核对 PVIB 包手册）
IS200TVBAS1C → IS200TVBAH2ACC : ❌ 绝对不兼容（S1C 是另一代 TVBA 子型，D-sub 定义不同）
⚠️ 常见选型误区：只看“TVBAH2A 长得一样”就下单。旧卡若是 REV A/B，新卡是 REV H，Connector 定位一致但缓冲 BNC 分配和偏置电阻网络改过，不拍旧卡背面照片就换，键相脉冲极易丢。
