描述
关键技术规格
| 参数项 | IS200TTURH1CFD (TTUR) | IS230TNTRHIC / H1C (TNTR) |
|---|---|---|
| 原厂定位 | Turbine Termination Board | Primary Trip / Protection I/O Pack |
| 适配主控 | VTUR / PTUR + Mark VIe VCMI | Mark VIe 控制器经 IONet (PDIA/PDOA) |
| 现场信号 | MPU 转速、发电机电压、轴电流、52G 断路器线圈 | MPU 转速、零速、超速跳闸离散量 |
| 端子能力 | 48 点螺丝端子（2×24），6 组连接器 | 高速串行 + 离散保护 I/O（配置相关 24–48 点） |
| 逻辑电压 | 24 VDC | 24 / 28 VDC 机架分配 |
| 跳闸电压 | 125 VDC（正极侧驱动） | 经 TTUR 放大驱动 125 VDC 线圈 |
| 转速范围 | 2 Hz – 20 kHz（≈2 rpm 起检） | 同左，板载比较+计数 |
| 表决架构 | TMR 2oo3 / Simplex 跳线切换 | TMR 2oo3 跳闸路径验证 |
| 隔离等级 | 现场-系统高隔离，板载滤波 | 1500 V AC 隔离（典型） |
| 工作温度 | -30 °C 至 +65 °C（宽温型标 -40~+85） | -25 °C 至 +70 °C（典型） |
| 尺寸 | 13.39″×8.5″×2.17″ / ≈2.2 lb | ≈305×229×76 mm / 0.4–2.0 kg（配置依赖） |
| 固件 | 无（被动端子板） | I/O pack 有固件，须与 VCMI 大版本对齐 |
| 认证 | UL / CE / IEC 61010 | IEC 61508 SIL 2–3 路径依赖系统配置 |
产品深度介绍
当连续运行的 9F 燃机在凌晨三点因 MPU 探头松动报出”Speed Dev”跳闸，每分钟燃料损失和启停损耗都在跳表——这时候柜子里那块 IS200TTURH1CFD 把三路 MPU 信号稳稳收敛进 VTUR，再由 IS230TNTRH1C 走 2oo3 做超速表决，才是真正决定”该跳还是该信”的最后一公里。

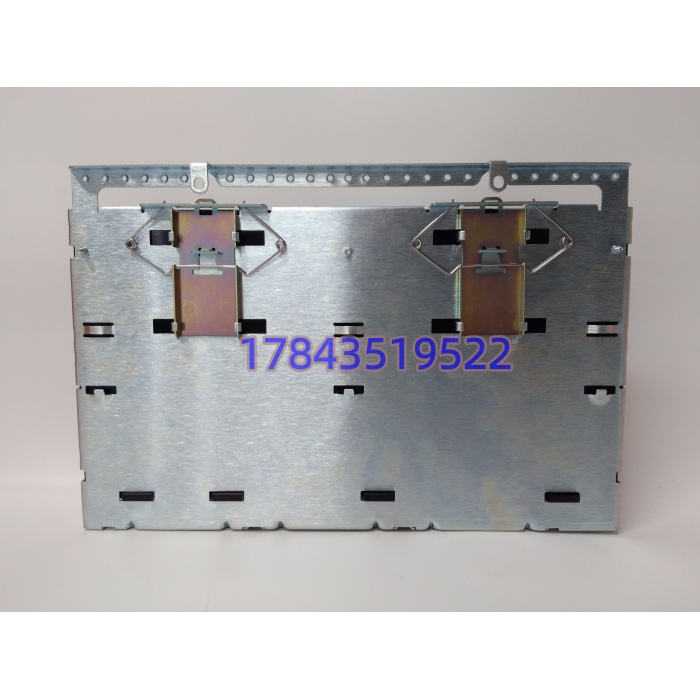

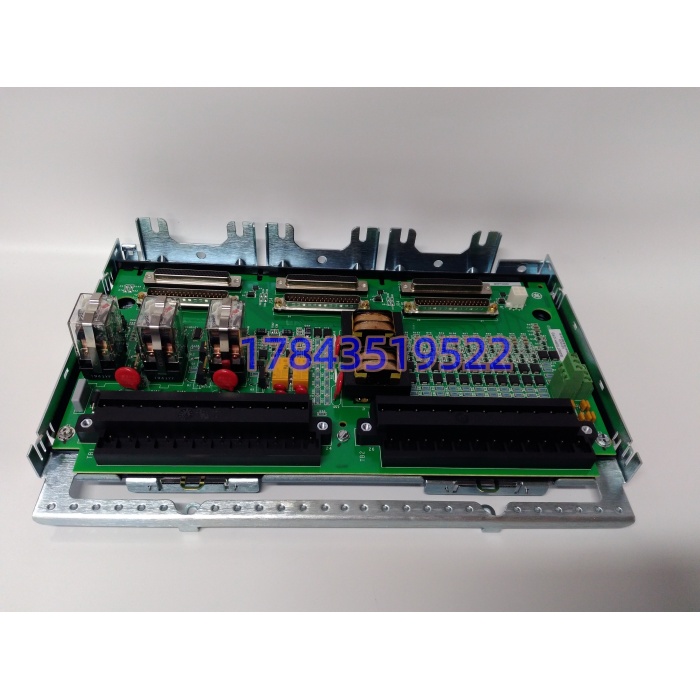

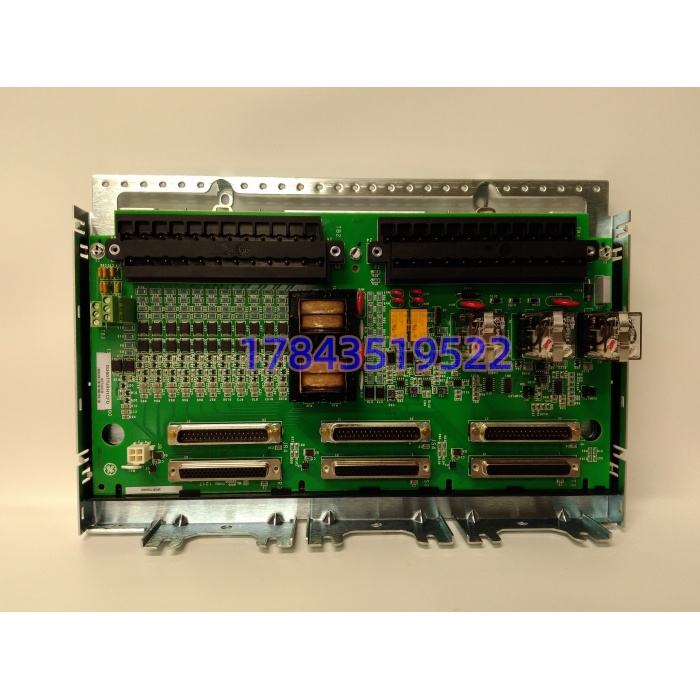

这对板子不是算力件，是 Mark VIe 感知层里最容易被低估、却最不能出错的物理边界。TTUR 负责把现场屏蔽电缆锁进 48 颗螺丝端子，背板走 DC-37 送给 VTUR；TNTR 则坐在保护链里，把”跳不跳”的离散命令经 125 VDC 线圈送出柜外。在石化自备电厂、LNG 增压站、钢厂煤气发电这些场景里，GE 这套 Speedtronic 组合件已经跑了十几年，备件成色比参数表更重要——一块 conformal coating 完好、金手指没氧化、继电器没吸合疲劳的拆机板，比所谓”国产兼容新板”靠谱得多。
兼容性与替代选型清单
- IS200TTURH1CFD → IS230TNTRH1C : ✅ 直接替换（同物异名，标签打印差异，功能一致，需核对 Rev C/F/D 与现场 VTUR 手册）
- IS200TTURH1CFD → IS200TTURH1CCC : ⚠️ 需适配调整（同系列早期 Rev，端子定义一致，但 CFD 的 F 级功能修订多了滤波器件，老系统降级用可以，新点检报告要重做）
- IS230TNTRHIC（市面简写）→ IS230TNTRH1C : ✅ 直接替换（HIC 是渠道简写，原厂尾号带 1C）
- IS230TNTRH1C → IS200TNTRH1C : ⚠️ 需适配调整（Mark VI 老底座 vs Mark VIe IONet 包，背板接头不同，强插必弯针）
- ❌ 常见选型误区：把 IS200TTURH1CFD 和 IS200TBTUH1C（汽轮机旁路端子）混着买——外形都在 IS200 架里，但 TTUR 带 125 VDC 跳闸变压器，TBTU 没有，插错直接让主断路器拒动。
