描述
关键技术规格

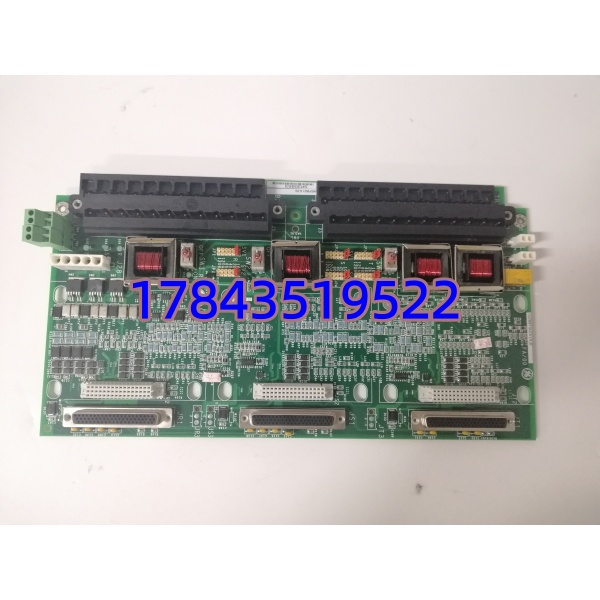

| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品型号 | IS200TSVCH1AJE（Rev AJE，TSVCH 系列） | Mark VIe Turbine Servo Valve Driver |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机及汽机 TMR 控制 — 配 VSVx 或专用伺服机架 | Speedtronic 平台 |
| 功能 | 将控制器 ±10V 位置指令放大为伺服阀线圈驱动电流 | 典型配 Moog D792/D791 系列 |
| 伺服输出 | 双极性电流输出，最大 ±200 mA（连续），±250 mA（峰值） | 适配大多数电液伺服阀 |
| 伺服电源 | 外供 ±24 VDC（伺服电源模块，如 VSPA/VSPB） | 不等同逻辑 +5V |
| 指令输入 | 差分 ±10 VDC（来自控制器通过 VME/IONet 经伺服接口） | 输入阻抗 ≥ 20 kΩ |
| 反馈接口 | 部分 AJE 版本提供 LVDT 位移传感器激励/反馈接入（依硬件版本） | 用于阀位闭环 |
| 隔离方式 | 伺服侧-逻辑侧 1500 V DC 光电隔离 | 防地电位干扰 |
| 前面板指示 | PWR / ENABLE / STATUS LED + 校准微调电位器(零位/增益) | 带测试点 TP |
| 供电(逻辑) | +5 VDC 由背板供给（逻辑侧） | 典型功耗 ≤ 8 W |
| 安装方式 | 插入式安装于 Mark VIe 伺服扩展机架(VSV)或 TMR 专用机架 | 支持在线热插拔(LRU) |
| 工作温度 | -30℃ ~ +65℃（柜内） | 三防涂层 |
| 校准方式 | 板上多圈电位器调零位偏移(Zero)和增益(Span)，建议用示波表现场整定 | |
| 认证标准 | UL / CSA / CE |
产品深度介绍
汽轮机调门突然”拒动”或 LVDT 反馈和指令偏差越限跳 EHC 保护——十有六七跟伺服驱动卡有关。GE IS200TSVCH1AJE 是 Mark VIe 系统里的 TSVCH 伺服阀驱动模块，把控制器算出的 ±10V 阀位指令放大成 ±200mA 驱动电流送给电液伺服阀线圈（Moog、Bosch Rexroth 等主流品牌均兼容），同时处理阀位 LVDT 反馈形成闭环，是连接数字控制与液压执行机构的物理桥梁。
AJE 是 TSVCH 系列较成熟修订版，相比早期 A 版微调了放大电路温漂特性。它不直接走 IONet 像 SIO 模块那样，而是插在 Mark VIe 的伺服扩展机架(VSV)内，受 TMR 三重控制器通过专用伺服总线管理。板上有 Zero 和 Gain 微调电位器——新卡上机必须重新零位校准，不能直接假定出厂值合适你们现场。MRP081636 是原厂物料/包装参考号，订备件时写 IS200TSVCH1AJE 即可，两者指向同一实物。
应用场景与行业案例
伺服驱动卡出问题最坑的地方在于：阀不动作但卡件 LED 全绿，SOE 只报 LVDT 偏差大，容易被误判为伺服阀堵塞或 LVDT 断线。
典型应用场景：
- 大型汽轮机电厂 — 主汽门/调门电液控制系统(EHC)
驱动高压调门(GV)、中压调门(IV)电液伺服阀，要求驱动电流线性度好、零位漂移小，否则启机冲转时调门抖动。
- 燃气轮机电厂 — 燃料冲程与 IGV 伺服
部分老式燃油/气体燃料冲程控制仍用模拟伺服阀+TSVCH 驱动（新机型渐改 Profibus 数字阀）。
- 工业汽轮机 — 转速/负荷控制
驱动调速汽门，配合 LVDT 做阀位闭环，停机时要求 Fail-Safe 切断伺服电流使弹簧回零。
- MRO 备件储备
TSVCH 卡 MTBF 不错但板载运放和功放晶体管受高温老化影响，运行 12~15 年后零位漂移超标是常见事——建议同型机组备 1:1。
案例：某 300MW 汽机 #2 高压调门零位漂移
大修后冲转，#2 GV 阀位反馈在指令 0% 时显示 3.2%，LVDT 偏差报警频繁触发。就地短接伺服阀插头测驱动电流——发现 TSVCH 卡零位输出 -1.8mA（应为 0mA），确认是老卡运放温漂超差。
拆旧前拍下电位器位置（虽然校准需重做但给参考），换新 IS200TSVCH1AJE。步骤：
- 伺服电源断电状态下插卡
- 上电后先不接伺服阀，测输出端零位——调 Zero 电位器使电流 = 0 mA
- 接回伺服阀，小行程走一遍（0→25→50→75→100→0），调 Gain 使反馈与指令偏差 <0.5%
- 在 Mark VIe 诊断页确认 LVDT 偏差 OK
全程不到 20 分钟，GV 偏差告警消失，冲转正常。
