产品详情
· 型号：IS200TSVCH1AED（Base: IS200TSVCH1A，Version Code A E D — 具体含义依 GE P/N decoding: A=PCB rev, E=firmware/option, D=variant）
· 品牌：GE（GE Vernova — 原 GE Energy / Speedtronic 产品线）
· 系列：Mark VI / Mark VIe Turbine Control System — Servo Valve Control Module (SVC / TSVCH)
规格参数

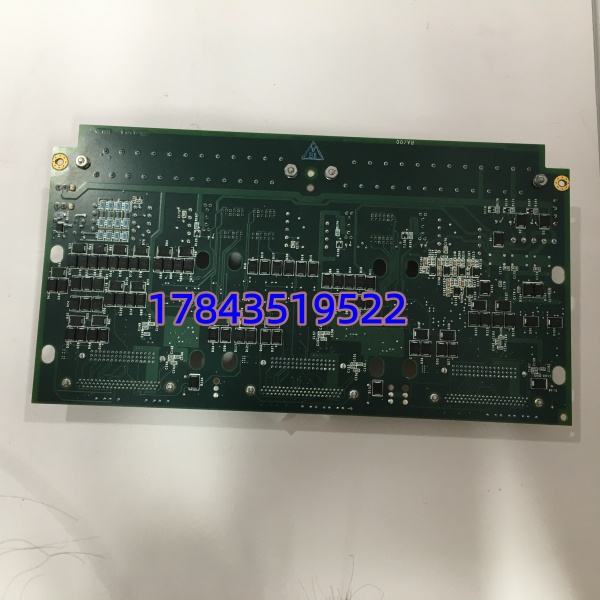

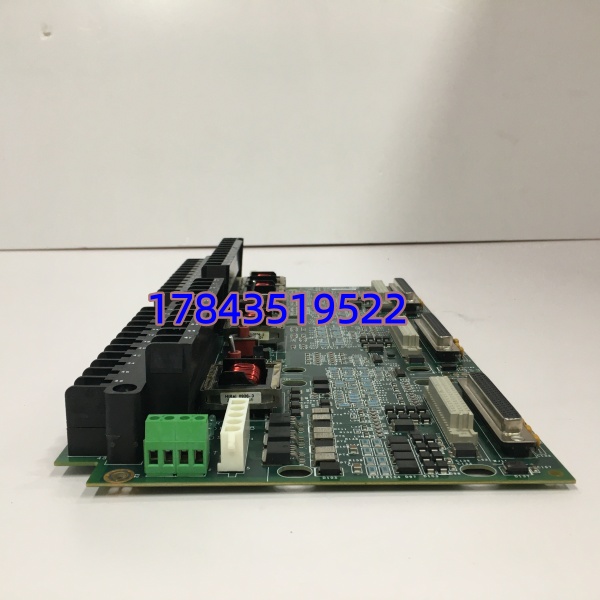

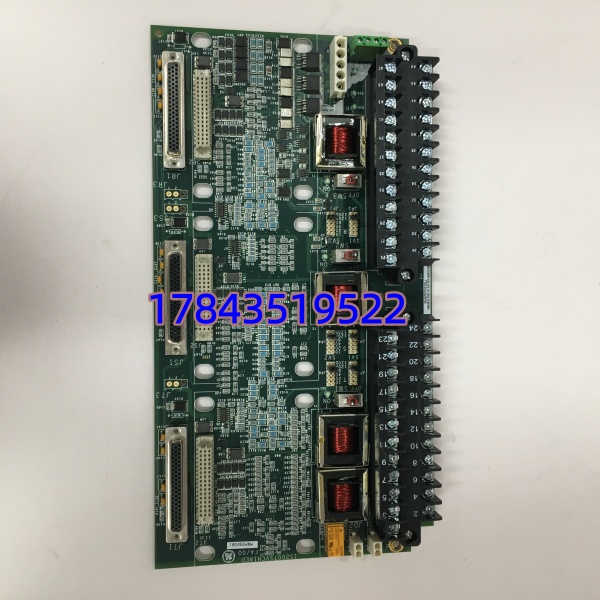

- 产品型号：IS200TSVCH1AED
- GE 基础型号：IS200TSVCH1A（Speedtronic Mark VI/e SVC card）
- 版本后缀：AED（A = PCB revision/layout; E = option/firmware load; D = connector/cooling variant — 以板边条码第二行解码为准）
- 模块类型：Servo Valve Control (SVC) — 伺服驱动 + LVDT 位置反馈接口
- 适用机架：Mark VI I/O Pack / Mark VIe I/O Rack（UCVI / UCVE 主机配合），插专用 SVC 槽位（常与 TBCI/TCQA 分区布置）
- 伺服输出通道：典型 2 路（部分配置 1 路），输出 ±10 VDC 或 ±20 mA 驱动电液伺服阀线圈（Moog 系列 72/76/78 常见），最大驱动电流 2.5 A 峰值
- LVDT 接口：双路 LVDT 激励（典型 3 Vrms @ 2.5 kHz） + 双路差分位置反馈输入，用于阀位闭环校正
- 控制信号来源：由 Mark VI/e 主处理器（VCMI / VCRC / PCLA 等）通过 VME/IONet 下发指令位置
- 供电：背板提供 +5V / +24V / ±15V（依机架电源模块，典型功耗 ≤8W）
- 隔离：伺服驱动侧 ↔ 背板逻辑侧光电隔离 ≥1500 VDC；LVDT 初级-次级间隔离
- 诊断：Watchdog 定时器、输出短路/开路检测、LVDT 断线报警、板载 LED（RUN / FAIL / ACT / Servo Status per ch）
- 校准：板载 EEPROM 存零位/满度校准常数；更换后通常需在 ToolboxST 下 reload config 或 re-zero
- 热插拔：Mark VI/e I/O 卡通常不支持运行中热插拔伺服卡——须停机/控制切除后更换，部分 VME 机架要求断电操作
- 工作温度：0℃～+65℃（控制柜环境），存储 -40℃～+85℃，湿度 5%～95% 非凝露
- 认证：符合 GE Energy 汽轮机控制应用规范；设计时考虑 API 612/616 要求；CE / UL
- 物理尺寸（参考）：约 VME 单槽 160×100×20 mm（依机架导向），前板带 LED + 测试点，重 ≈0.2 kg
严格来说 IS200TSVCH1AED 版本后缀很关键——IS200TSVCH1A 的不同尾缀(Axx/Bxx/Cxx)代表不同伺服增益范围、LVDT 激磁频率或固件兼容，换件优先找同完整型号 IS200TSVCH1AED（或 GE 兼容性矩阵中明确可替版本）。Mark VI 早期与 Mark VIe 的 SVC 有时物理兼容但 ToolboxST 报 Firmware Mismatch——以现场 ToolboxST “Detect Hardware” 结果为准，不确定时拍板边条码发给 GE 服务确认。
产品介绍
在 9F 燃机 Mark VIe 柜里碰过 IS200TSVCH1AED——它把控制器算出的阀位指令转成 ±10V 驱动 GCV（燃气控制阀）的 Moog 伺服阀，同时采 LVDT 反馈做闭环，API 612要求这路闭环必须可监可控。（现场实测发现老批次 SVC 卡最脆弱的是输出级运放温漂和 LVDT 激磁互感器老化，8～10 年后零位微漂→ 阀位小幅振荡或 feedback mismatch alarm。）它挂了等于对应调门/主汽门失去驱动→ 机组自动切手动或跳闸，是典型的不起眼但一坏就要命的件。
按 ABC 分类属 A 类关键件：GE Mark VI 早期 I/O 随整体进入 Mature → Limited → EOL 过渡，IS200TSVCH1A 系列新造交期拉长（12～24 周常见），部分后缀无新造仅 NOS/拆机。燃机/汽机通常 N+1 冗余配置，但单块故障即丧失冗余，第二次再坏直接跳机——按在线机架每类 SVC 槽位数量 + 1 块全局冷备（同完整型号或确认兼容版本）囤，是花小钱锁大风险的教科书案例。
应用场景与库存策略
Mark VI / Mark VIe 汽轮机/燃机控制柜伺服阀驱动——主汽门 MSV、调门 CV、再热调门 RSV、燃气控制阀 GCV 的 ±10V 伺服驱动 + LVDT 阀位反馈。IS200TSVCH1AED 故障且无备件时对应阀门失去驱动指令（或反馈断）→ 保护动作关阀或强切手动，无冗余时直接跳机。
- 9F/9E 燃机 Mark VIe 柜（GCV / SRV 伺服驱动）（连续运行 8000+h）→ 非它不可（Mark VI/e 专有背板+ToolboxST 绑定）→
- 火电汽机 EH 系统（主调门伺服卡）→ 建议大修窗口前锁定货源，确认 HW/FW 版本匹配。
- 版本强一致性：后缀 AED vs AEC / AEB 等有时仅 LVDT freq 或 gain range 不同——若只能找近似版本须先在 ToolboxST Compatibility List 确认该机架支持，严禁盲目混插不同 FW 代。
- 配套注意：伺服卡输出接伺服阀线圈，阀侧碰过短路/接地易反噬卡上输出级驱动管——换新卡前务必测伺服阀线圈电阻/绝缘，排除外因再上电。
真实案例：
沿海某 9F 燃机联合循环，Mark VIe 柜 （GCV 驱动）某日报”LVDT Feedback Mismatch Ch A”，清报警后偶发消失未处理。半月后启动暖机阶段 GCV 拒动→ 燃机自动 Trip。查为新旧 LVDT 重新标定后发现 SVC 卡输出级增益漂移超限致闭环不稳——原备件计划只囤了 VCMI/UCVI 处理器未囤 SVC 卡，原厂渠道 交期 18 周起。最终从集团另一电厂借调同版本顶上，运行部要求补全所有 SVC/TBCI 类型卡 N+1 Buffer Stock 并每轮大修读 SVC 零位偏移趋势建预警。
