描述
产品详情

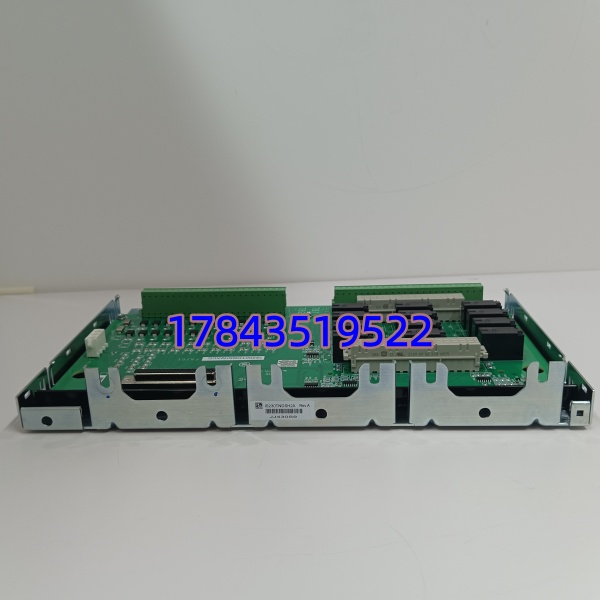

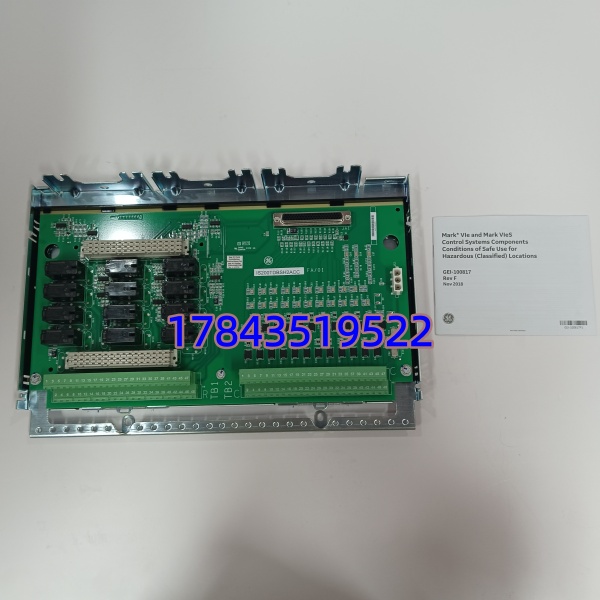

· 型号：IS200TDBSH2ACC（配套 IS230TNDSH2A）
· 品牌：GE（General Electric）
· 系列：Mark VIe Speedtronic Turbine Control System — TDBS I/O Terminal Board
技术参数
| 参数项 | 规格值 |
|---|---|
| 主端子板型号 | IS200TDBSH2ACC（Terminal Board, TDBS type, Revision C） |
| 配套信号模块 | IS230TNDSH2A（TNDS 数字信号调理/隔离模块，插于TDBS板上） |
| 产品类型 | Mark VIe 数字量 I/O 端子板组件（含信号调理模块插槽） |
| 适用系统 | GE Mark VIe / Mark VIeS Turbine Control & Protection System |
| 支持 I/O 类型 | 数字量输入(DI)：24 VDC 湿/干触点；数字量输出(DO)：经 TNDS 隔离驱动继电器或固态负载（依具体 I/O pack 配置） |
| 典型点数 | 16 或 32 点一组（依上层 I/O pack 类型 — TCQA/TCQP 等配对使用） |
| 现场供电 | 24 VDC（允许 18–32 VDC），支持双路冗余电源输入 |
| 现场回路保护 | 每只输入通道带熔断器或 PTC 自恢复保护（依 Rev） |
| 信号隔离 | TNDSH2A 提供通道/总线间光电隔离（典型 ≥ 1500 Vrms） |
| 连接器 | 背板 VME 连接器 + 现场接线端子排（Barrier Strip 或 Phoenix 可插拔） |
| 状态指示 | 每块板带 LED 指示：Run、I/O Active、Power OK、Fault |
| 配置方式 | 通过 ToolboxST™ 软件识别，无需 DIP 开关 — 自动按 I/O pack 类型加载参数 |
| 工作温度 | -30℃ ～ +65℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| EMC / 浪涌 | 符合 IEEE 472（ANSI/IEEE C37.90.1）浪涌 withstand |
| 安装方式 | Mark VIe 控制柜 I/O 架或专用端子板导轨安装 |
| 尺寸(约) | 340 × 170 mm（TDBSH2ACC 典型尺寸） |
| 重量 | ≈ 0.9 kg（含 TNDS 模块） |
产品介绍
燃气轮机大修时最容易卡壳的不是控制器而是端子板——老 TDBS 板子受潮后 fuse 端铜箔氧化造成 DI 偶发抖动，报警查半天体在哪根线。IS200TDBSH2ACC 配 IS230TNDSH2A 是 GE Mark VIe 平台上标准的数字量现场接口方案，把汽轮机辅机顺控（主汽门试验、轴承顶起油泵启停、事故跳闸按钮等）的 24VDC 干/湿触点收敛到一块带 LED 的端子板上，经 TNDS 模块隔离后送 I/O pack 处理，现场排查一眼能看到通道激活状态。
在某个联合循环电厂 Mark VIe 改造里实测：Rev C（H2ACC）相比早期 Rev A 加强了背板 pin 定义兼容性，能直接接纳新版 TNDSH2A 和老版 TNDSH1 混插（ToolboxST 会自动识别），但 TNDS 模块版本必须与 I/O pack 固件兼容——曾碰到 TNDSH2A 插老 I/O pack 报”Signal Module Mismatch”，升 pack 固件解决。采购注意：市面流通多数为测过试拆机件（EOL趋近），全新原装极少，要卖家提供上电后 ToolboxST 能识别板号及 SN 截图。
替换与升级建议
✅ 直接替换
- IS200TDBSH2ACC + IS230TNDSH2A（同 Rev，同或更新 TNDS 固件兼容 I/O pack）——完全互换，断电拆装、恢复接线、上电自动识别，约 30 min/块（含标记复查）。建议成对确认 I/O pack 固件已支持该 TNDS 版本。
⚠️ 软件兼容（需核对/小改动）
- IS200TDBSH2ABA / H2AAC（早期 Rev A/B 版 TDBS 板）——物理尺寸与连接器兼容，但部分早期版缺少 Rev C 的新 pin 定义或 LED 布局微调。通常可代用但若配新版 TNDSH2A 建议在 ToolboxST 核对”I/O Pack – Terminal Board Compatibility Matrix”，极少数情况需 minor 跳线或固件匹配检查，基本无额外成本。
- IS230TNDSH1A（老版信号模块）插 TDBSH2ACC——硬件可插，ToolboxST 一般能识别，但某些高级 DI 滤波特性可能受限，适合临时救急不推荐长期混用。
❌ 硬件不兼容
- Mark V / Mark VI (非-e) 端子板（如 IS200TDBSH1 系列无’e’后缀）——背板定义不同，不能插入 Mark VIe I/O 架。
- Mark VIe 模拟量专用端子板（TBAx 系列）——用途不同，不能代替 TDBS 数字量端子板。
买拆机件一定让商家提供 ToolboxST 可识别到的板 SN + TNDS 模块版本截图，并确认熔断器/PTC 未烧毁——现场曾遇标签完好但端子排背面铜箔裂，装机后 DI 整组丢数很难查。
常见问题解答 (FAQ)
这板子本身含 I/O 处理功能吗，还是只接线的？
TDBSH2ACC 是端子接口板，信号处理靠插在它上面的 IS230TNDSH2A + 上层 I/O Pack（如 TCQA/TCQP），三者成套工作。只买端子板没有 I/O pack 和 TNDS 模块无法运行。
能直接用在 Mark VI（非 Mark VIe）机架上吗？
不能。Mark VIe 端子板背板引脚定义区别于 Mark VI，物理虽可能卡入但电气不兼容也不会被系统识别，请确认你机柜铭牌写的是 Mark VIe / Mark VIeS。
现货交期和质保一般怎样？
GE 已将多数 Mark VIe 外围端子板列为生命周期末期(LTB)，全新原装极少见。市面多为测试拆机/翻新件，交期通常 2–7 工作日，质保一般 3–12 个月（全新库存可达 12 月，拆机件常见 3–6 月），下单前确认是否含配套 TNDSH2A。
换板后需要重新下载控制程序吗？
不需要重下控制逻辑。断电更换 → 恢复接线 → 上电 → ToolboxST 自动识别新板序列号（或手动 Reassign），约 2–5 分钟。建议换前做控制柜 IO 点表备份防意外。
