描述
产品详情

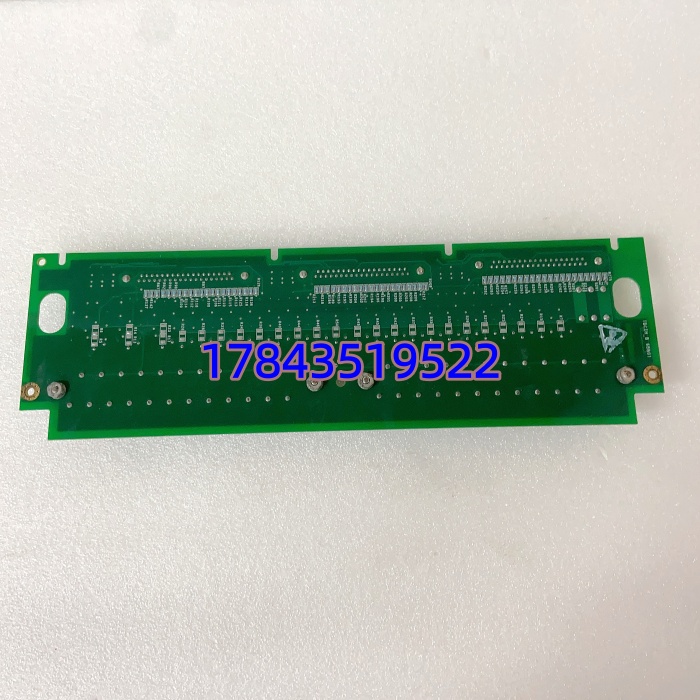

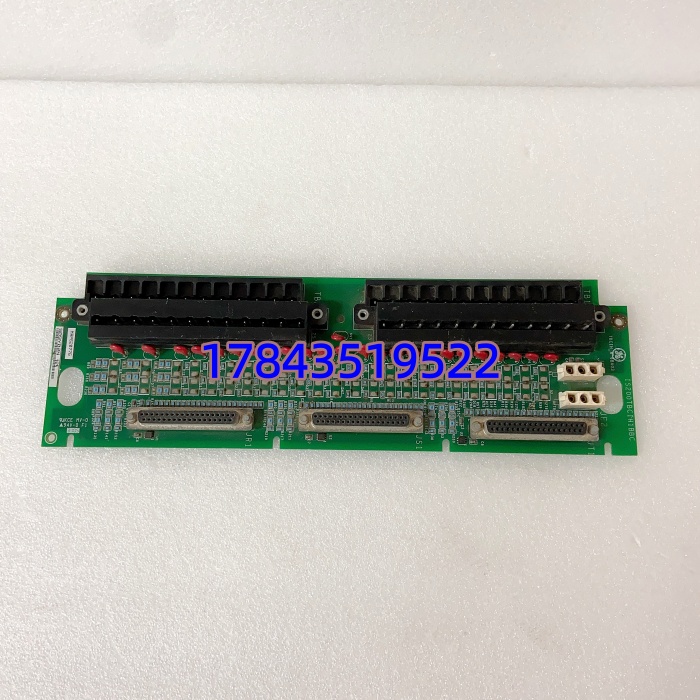

· 型号：IS200TBCIH1BBC
· 品牌：GE（General Electric）Speedtronic
· 系列：Mark VI / Mark VIe — IS200 Terminal Board
规格参数
- 产品类别：Contact Input Terminal Board（干接点输入端子板）
- 所属系统：GE Speedtronic Mark VI / Mark VIe Turbine Control
- 输入通道数：24路独立干接点输入（无源NO/NC）
- 输入激励电压范围：24–125 VDC（由外部或I/O卡供电，典型125VDC燃机应用）
- 接线端子：48只螺钉压接端子，分TB1(1–24)、TB2(25–48)，配公共端
- 背板接口：3只多针插头（Plug P1/P2/P3），匹配VCCC/VCRC或IS220TCQI卡
- 隔离方式：分组光电/阻容滤波+MOV浪涌抑制，通道组分隔离
- 板载元件：RC滤波网络、二极管阵列、压敏电阻、状态指示LED（部分版本）
- 物理尺寸：约 330 × 102 mm（13″×4″），长条形PCB
- 重量：≈0.54 kg
- 工作环境：0~60°C 操作（存储-40~85°C），5%~95% RH 无凝露，IP20
- 阻燃等级：UL94 V-0 PCB基材
- 安装方式：插入Mark VI机架或螺栓固定于端子板托架
- 认证标准：UL/CSA/CE，符合GEH-6426规范（需核对具体版次）
产品介绍
IS200TBCIH1BBC 是 GE Mark VI/VIe 燃机及蒸汽轮机控制系统中专用的干接点输入端子板，负责把现场限位开关、急停按钮、断路器辅助触点等无源开关量信号通过隔离滤波转接到 Mark VI I/O 卡。它本身不带CPU也不做逻辑运算，就是一块高质量的信号接口底板——板载RC滤波和MOV用来扛住电厂/化工厂现场的接触器吸合干扰，这是它和廉价端子排最大的区别。
坦白讲，这块板子在现场最容易出的问题是端子氧化导致接触不良或滤波电容老化引起个别通道”常亮/常灭”，真正板体烧毁少见。它替代老 Mark IV/V 的相应端子排，接线定义按 GE GEH-6426/GEI-100465手册执行，换新时建议同步核对 I/O 清单里的公共端接法（ sourcing 还是 sinking），不然通道会全反。
应用场景与行业案例
痛点切入
我在现场碰到过：燃机顺控启动卡在”主汽门全关确认”，查了半小时程序没问题——结果是 TBCIH1BBC 上一组公共端端子氧化，125VDC 干接点信号送不进 VCCC，系统永远读不到闭合。停机等备件两小时，教训就是这种端子板哪怕”看着好的”也要有冷备。
典型场景
- 9F/9E 燃气轮机 Mark VI 控制柜：采集紧急停机按钮、火焰探测器联锁触点、阀门限位开关——非它不可因为需匹配 VCCC 的 125VDC 干接点输入架构及原厂端子定义。
- 蒸汽轮机 DEH 保护回路：接入主汽门/调门行程开关、ETS 保护跳闸触点——板载分组隔离防止强电窜入 I/O 卡背板。
- 电厂辅机/励磁系统状态监视：断路器分合位、保护继电器报警触点汇总进 Mark VIe——需与原系统 IS220TCQI 配套端子板完全兼容。
- 化工厂压缩机 TMR 系统：三重化表决用的干接点采集——要求端子板版本后缀严格一致，避免通道映射错位。
真实案例
南方某 350MW 燃煤机组，夜班打闸试验时发现 ETS”润滑油压低”跳闸未触发。仪表工量现场触点已闭合，追线追到 Mark VI 柜内 IS200TBCIH1BBC ——板子 TB2-37 公共端弹簧片疲劳松脱（用了18年），125VDC 公共供不上。库房翻出一块全新 IS200TBCIH1BBC（同后缀 BBC），断电拆旧装新、恢复接线、下载配置（无程序烧录动作，只是端子映射），试灯通过。老师傅感慨：这玩意儿平时没人看它，坏一次就是一次非计划停机，备件架上必须放一块。
