产品详情

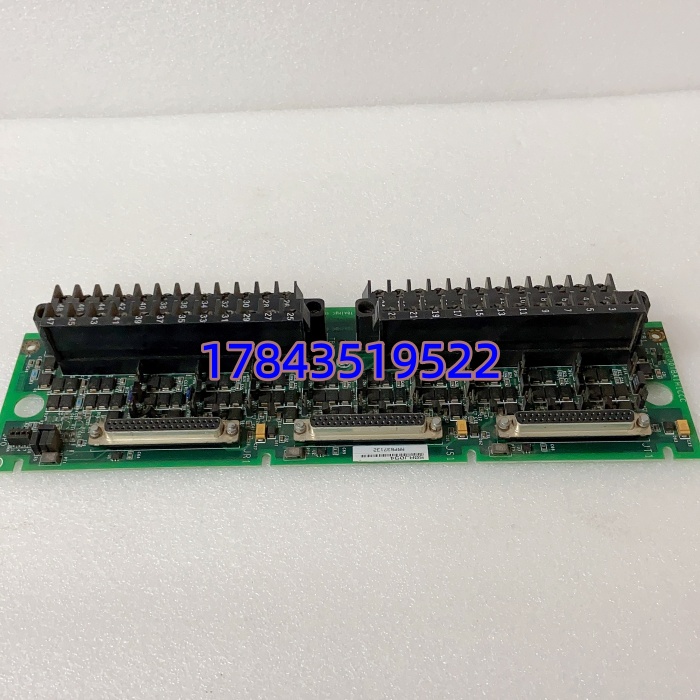

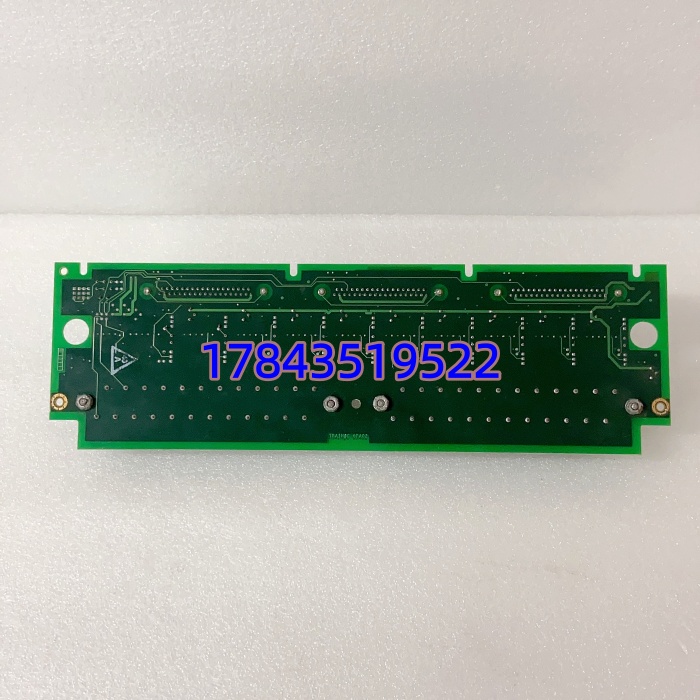

· 型号：IS200TBAIH1CCC
· 品牌：GE（General Electric）
· 系列：Mark VI / Mark VIe Speedtronic™ — IS200 TBA Series
规格参数
- 产品类型：模拟量输入端子板（Analog Input Terminal Board）
- 兼容系统：GE Mark VI（配VAIC卡）及 Mark VIe（配IS220PAIC），Simplex或TMR架构
- 模拟输入通道：10路，可通过板载跳线选择 ±5VDC、±10VDC 或 4–20mA（经250Ω采样电阻转为1–5VDC）
- 模拟输出通道：2路，最大24VDC / 21mA（典型作回路供电或标定输出）
- 输入返回配置：跳线可选公共返回（Common Return）或独立返回（Independent Return）
- 连接器：3× DC-37（DB-37）连接器 — 分别用于TMR三路或Simplex单路连接至I/O处理器板
- 信号调理：板载RC滤波、过压保护、反极性保护、噪声抑制电路
- 隔离等级：与系统背板通过I/O板光电隔离（端子板本身无电源隔离变压器，隔离由配对的VAIC/PAIC提供）
- 安装方式：通过DB-37排线连接I/O卡，螺丝端子接线，标准Mark VI机架导轨安装
- 工作温度：0℃ ～ +55℃（部分资料标注 -20～60℃，以GE手册GEH-6426为准）
- 存储温度：-20℃ ～ +70℃
- 湿度：5%～95% RH（非凝露）
- 防护等级：IP20（机柜内安装）
- 认证：UL、CE、cULus（依具体批次）
- PCB标识/修订：IS200TBAIH1C — CCC为电路板修订版本号
产品介绍
IS200TBAIH1CCC 是 GE Speedtronic Mark VI/VIe 控制系统中 TBA 系列的模拟量输入端子板，作用是把现场变送器的 4–20mA 或 ±10V 信号引到螺丝端子上，经板载跳线配置和简单调理后，通过 DB-37 扁平电缆送给 VAIC（Mark VI）或 IS220PAIC（Mark VIe）进行A/D转换。它本身不含ADC，纯粹是现场接线接口+信号调理前端。
坦白讲，这块板子最大的工程价值就是”可单独更换”。现场端子氧化、接线短路烧坏的是端子板而非昂贵的I/O模块——换块TBAIH1CCC就能恢复，不用动程序也不用动VAIC/PAIC卡。配合Mark VI TMR架构时，三路DB-37分别对应三套I/O处理器，实现表决冗余。
应用场景与行业案例
我在现场最常碰到的问题是：机组运行多年，端子排积灰受潮，某路AI对地漏电拉低整组信号，报警说”模拟量越限”但变送器校验正常——拆下TBAIH1CCC看跳线旁PCB铜箔有轻微腐蚀，换板即好。
典型场景：
- 燃气轮机/蒸汽轮机控制（Mark VI） — 采集排气温度、轴承振动、润滑油压力，非它不可因为要匹配VAIC卡的DB-37引脚定义和TMR接线规范。
- 电厂辅机控制系统（Mark VIe） — 锅炉给水流量、汽包液位模拟量采集，需与IS220PAIC配对使用。
- 石化透平压缩机组 — 防爆区外控制柜内安装，耐受EMI干扰，板载滤波比普通端子排可靠得多。
真实案例：南方某9F燃机电厂，夜班报”排气温度分散度报警”，排查两小时——三只VAIC卡自检OK，现场热偶变送器也OK。最后发现TBAIH1CCC上第7通道跳线帽老化接触不良导致一路AI漂移。库房刚好有一块全新TBAIH1CCC（CCC版本向后兼容CCA/CCB），断电拔出旧板插新板、核对跳线位置（这点很重要！），上电复位报警消失。老师傅感慨：幸亏备件是按型号原版备的，不是随便找块杂牌端子板凑合。
