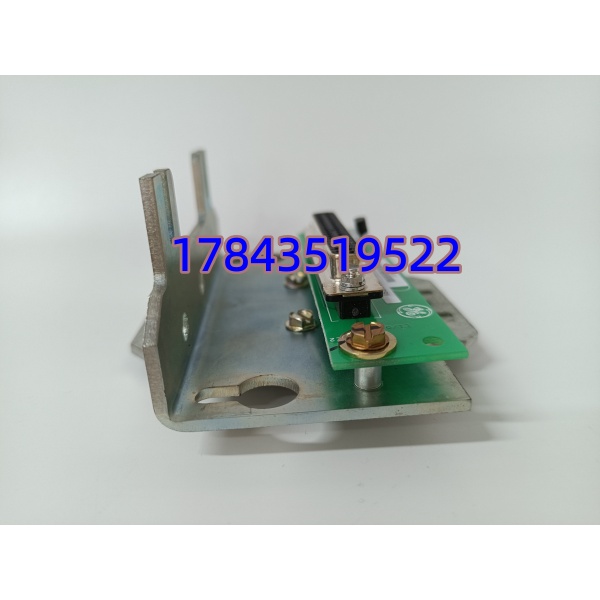

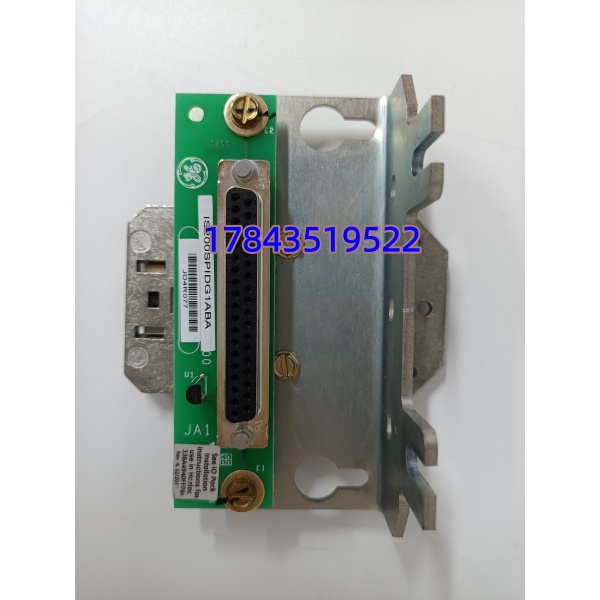

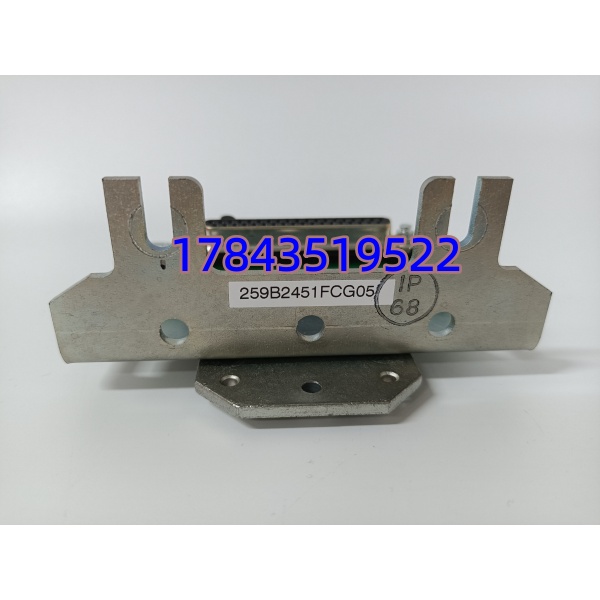

GE IS200SPIDG1ABA | PID控制与I/O板

描述

产品详情

· 型号：IS200SPIDG1ABA（GE Mark VIe IS200系列SPIDG1A PID控制板，B=PCB修订，配IS220PPRFH1B主网关）

· 品牌：GE（General Electric，Speedtronic Mark VIe线）

· 系列：Speedtronic Mark VIe 燃气轮机/蒸汽轮机/压缩机控制系统（PCIe背板，IS200/IS220模块）

规格参数

• 产品全称：IS200SPIDG1ABA — Servo/PID Gate Board, Mark VIe I/O module, 8 AI + 4 AO + 4 DI/DO, 4 independent PID loops
• 制造商：GE Industrial Systems / Speedtronic（现Baker Hughes托管）
• 系统归属：插Mark VIe I/O机架（I/O Rack，PCIe背板），槽位通常紧靠IS220PPRFH1B主网关（PPRFH=Profibus/Primary Processor with Fast Helix），SPIDG做辅机PID分担负荷
• 模拟输入：8路AI，软件可配4–20 mA（250 Ω内阻）、0–10 V、±10 V，16位Σ-Δ ADC，精度±0.1% FS，输入阻抗>100 kΩ（电压），过量程±15%不损坏
• 模拟输出：4路AO隔离，4–20 mA（max 750 Ω负载），16位DAC，精度±0.1% FS，隔离通道–背板500 V AC
• 离散量I/O：4路DI/DO可配置（24 VDC，典型100 mA sink/source），做辅机启停/报警
• PID功能：板载独立处理器执行4个PID回路（位置/压力/温度等），更新率10 ms典型，通过背板给PPRFH1B主网关同步设定值/反馈，减轻主CPU负荷
• 通信：PCIe背板连PPRFH1B主网关（非以太网/Profibus直出），主网关做Profibus-DP/Modbus TCP上连Mark VIe控制器（Rxxx）
• 供电：由Mark VIe机架背板供24 VDC（PPRFH1B电源模块或独立PSxxx），典型功耗≤8 W
• 隔离：通道–背板500 V AC（1分钟），通道组–组通常4路一组隔离，PCIe背板光隔
• 指示：前面panel Run/Err LED（绿=PCIe枚举OK红=PID故障/通信断），有些版带PID Active LED
• 安装：Mark VIe I/O机架欧卡（160 mm高×233 mm深×20 mm宽），单槽宽，前面把手+ejector lever，IP20柜内
• 物理：约160×233×20 mm欧卡，重≈0.3 kg，金手指PCIe总线
• 工作条件：-30℃至+65℃操作（宽温燃机柜，Mark VIe主打户外/海上），存储-40℃至+85℃，5–95% RH非冷凝
• 软件：ToolboxST（Mark VIe配置软件），SPIDG在I/O Configuration里建PID对象设增益/积分/微分，AI/AO映射%AI/%AO地址
• 生命周期：原厂EOL/NRND边缘，Mark VIIs后继但物理（PCIe→专有背板）和软件（ToolboxST→ControlST）全不同，老Mark VIe在燃机/汽机/压缩机还在跑，MRO靠拆机测试顶
• 关联：常配IS220PPRFH1B主网关+IS200SPIDG1ABA PID板+IS220PPROH1B Profibus卡，PPRFH做主PID，SPIDG做辅机4回路分担负荷

产品介绍

从维护者视角切入：这不是IS220通用I/O卡也不是PPRFH1B主网关，而是Mark VIe机架里那块带4个独立PID回路的SPIDG板——现场实测发现，联合循环电厂或燃机辅机柜还插着它，PPRFH1B主网关忙主燃料阀PID，SPIDG板载4回路10 ms更新做给水泵转速/燃料气压力/润滑油温控闭环（8路AI进压力/温度变送器，4路AO出给调节阀），板载处理器算PID减轻主网关负荷。严格来说，它只在ToolboxST v4.x–v5.x下原生支持，新Mark VIIs用伺服模块物理插槽（PCIe→专有背板）和软件（ToolboxST→ControlST）全不同，升要停燃机做阀标定试验两天（请以原厂手册为准），老线动不了因为辅机PID绑死SPIDG板载回路。

作为库存经理，这归ABC的A类：一台燃机给水泵PID失控=锅炉汽包低水位MFT非计划停机启机费百万，模块拆机三百到八百但停燃机代价亿级。GE原厂EOL交期无，老Mark VIe在燃机/汽机/压缩机还在跑，属于“停产、MRO靠拆机测试、建议备1件冷备+大修做PID环回（ToolboxST里强制AO出看阀响应+AI反馈线性）”的典型燃机辅机PID保命件。TCO算，备件放防潮柜+每大修做PID环回测，比等改造停两天阀标定赔百万。

应用场景与库存策略

痛点切入直白：凌晨燃机满负荷调峰，Mark VIe柜SPIDG1ABA Err红Run灭——给水泵PID失控转速掉30%，锅炉汽包低水位MFT非计划停机启机费八十万。拆发现PCIe金手指氧化（海上盐雾潮）+板载PID处理器死机，PPRFH1B主网关报“SPIDG Comm Fail”。GE代理说Mark VIe EOL无新件推荐Mark VIIs，改PCIe→专有背板+重ToolboxST→ControlST停两天阀标定。MRO二手池调货跨三省带不确定SPIDG1ABA vs SPIDG1ABB（B vs C PCB修订混清致PID参数不兼容）。

典型场景与备货建议：

• 燃机/汽机给水泵控制：Mark VIe机架SPIDG1ABA做给水泵转速/压力4回路PID闭环，分担负荷。建议设备科备1件冷备件（Buffer stock）放防潮柜防静电袋+燃机柜旁，每大修做PID环回：ToolboxST强制AO出4–20 mA看给水泵阀响应+AI压力反馈线性±0.1%，拍PCIe金手指清洁照。
• 海上平台/压缩机：宽温-30~+65℃柜内十年，SPIDG1ABA扛盐雾潮，主网关忙主燃料阀，SPIDG做辅机PID。建议按每机架备1件，成色选测试OK拆机（新交期无），附原ToolboxST .tbx备份U盘+PID参数标贴照（回路1=给水泵 回路2=燃料气压力 etc）。
• 炼化余热/锅炉：SPIDG1ABA做润滑油温控PID，升Mark VIIs需停阀标定两天。建议Last-time-buy：现在MRO还有拆机IS200SPIDG1ABA就囤3件，贴“仅SPIDG1ABA B修订，ToolboxST v4.x兼容，伴.tbx U盘”。
• 电厂辅机/水泵站：Mark VIe混+做辅机闭环，宽温柜内。建议安全库存=非计划启机费：若MFT停机八十万，那就备1件冷备+大修做bench插Mark VIe测试机架ToolboxST读PID环回拍视频。

真实案例：沿海某燃电厂，2024年夏检后首满负荷，Mark VIe机架（+Slot=）Err红Run灭给水泵PID失控，锅炉MFT非计划停机启机费七十八万。拆发现PCIe金手指盐雾潮氧化（报Comm Fail），GE原厂EOL无新件，紧急调MRO群里苏州同行有测试OK拆机 B修订（同PID参数兼容），断机架总空开（燃机停机态），拔旧件（拍PCIe金手指氧化照，板载PID处理器无补焊），装拆机，上电自动枚举SPIDG Run绿，ToolboxST进PID环回模式强制AO出4–20 mA→给水泵阀响应+AI压力反馈线性±0.1%，复位后满负荷跑。全程停机启机费七十八万，要是没拆机件等Mark VIIs升停两天阀标定赔百万。事后提进A类，采购Last-time-buy 4件拆机放防潮柜，附U盘.tbx+PID标贴照，大修做PCIe金手指清洁+PID环回测拍视频。
