描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200ERDDH1ABA（ERDDH1A 系列，ABA 版 RoHS 合规） |
| 所属系统 | GE EX2100 / EX2100e 励磁调节系统（ERBP / ERRB 背板） |
| 模块类型 | 励磁调节器动态放电板 (Dynamic Discharge / Exciter Regulator Discharge) |
| 工作模式 | 单工(Simplex) — 控制 K3 充电继电器；冗余(Redundant) — 控制 K41 灭磁继电器 |
| 安装位置 | 单工装于 ERBP 背板 M1 槽；冗余需第二块装于 ERRB 背板 M2/C 槽 |
| 监测信号 | 输出磁场电压/电流、直流环节电压、分流电流、IGBT 栅极驱动状态、电桥温度(RTD) |
| 电源要求 | +24 VDC 由 EPSM/EPSMG 背板供电（允许 18–30 VDC） |
| 工作环境温度 | 0~60°C（柜内），存储 -40~85°C |
| 相对湿度 | 5%~95% 非冷凝 |
| 物理尺寸 | 约 200×150 mm（6U VME 形式因子），重量 ≈0.35 kg |
| 认证/涂层 | Conformal Coating（保形涂层），符合 GE 工业级标准 |
| 兼容控制器 | GE Mark VI / Mark VIe 励磁控制机架 |
产品深度介绍

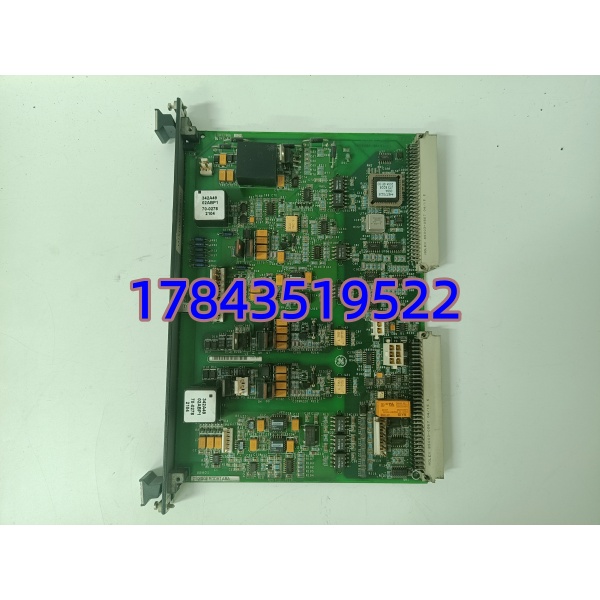

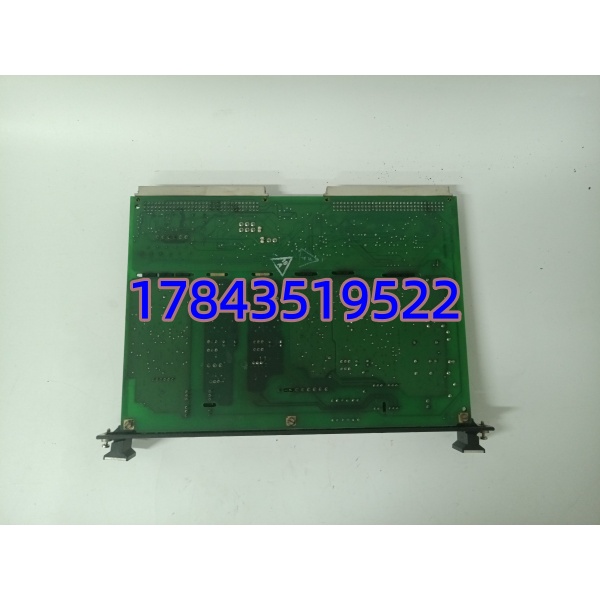

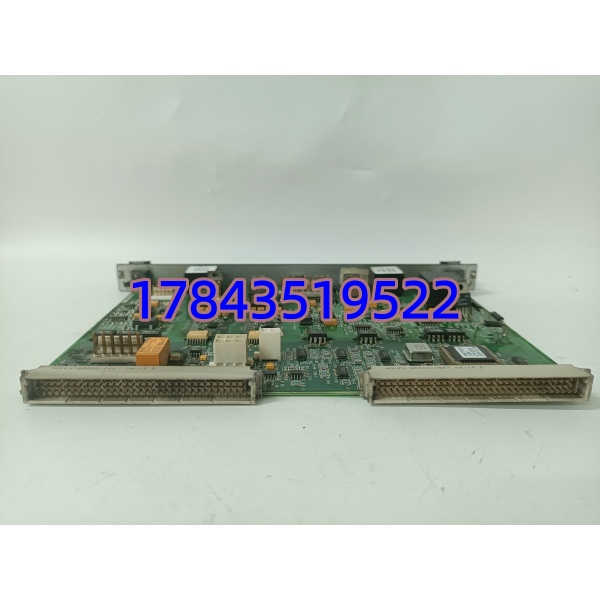

GE IS200ERDDH1ABA 是通用电气 EX2100/EX2100e 励磁控制系统中专用的动态放电板（ERDD），安装在励磁调节器背板（ERBP/ERRB）上，负责监测直流环节电压并在过压或跳闸时触发快速灭磁，同时反馈 IGBT 栅极驱动状态和桥臂温度给主控制器。
与早期版本的 ERDD 板相比，ABA 后缀代表 RoHS 无铅工艺及改进布线，支持单工与冗余双模式运行。冗余配置下两块 ERDD 分别装于主/从背板，任一块故障不影响灭磁保护动作，适合对供电连续性要求高的火电厂、燃机电厂及大型工业发电机组的励磁系统改造与备件替换。
应用场景与行业案例
前年跟一个做燃机运维的朋友聊，他说最怕励磁柜里直流环节过压时灭磁回路慢半拍——IGBT 桥烧掉事小，转子滑环打火烧蚀才是真头疼。这种板子就是干这个活儿的：毫秒级感知过压→硬触发放电继电器→把残能导入灭磁电阻，保住桥臂。
典型应用场景：
- 火力/燃气轮发电机组 — EX2100 励磁柜
300 MW 以上汽轮发电机励磁调节柜，要求冗余灭磁保护。单工模式用一块控 K3 预充磁，冗余模式加第二块控 K41 灭磁，任一块异常系统仍可安全跳闸。
- 水力发电 — 静态励磁系统改造
老式机械灭磁接触器响应慢，换成 ERDD 板实现电子式快速放电，减少灭磁开关动作次数，延长主设备寿命。
- 工业自备电厂 / 大型同步电机励磁
化工、钢铁企业自备机组对非计划停机零容忍，ERDD 板提供硬件级过压检测和自诊断，配合 Mark VIe 控制器做预测性维护。
- 核电应急柴油发电机组励磁
失电后要求”零灭磁时间”，ERDD 板在接收到紧急停机令后 ≤1 ms 内导通放电 IGBT/继电器，满足安全级要求。
案例：某 9F 燃机联合循环电厂紧急换板
去年秋天，华东某 9F 燃机电厂 EX2100 励磁柜报”DC Link Overvoltage Trip”，查下来是一块 IS200ERDDH1ABA 板上比较器阈值漂移，K41 灭磁没动作。原厂调货要 5 周，机组等一天就是百万级损失。
电厂仪控主任当晚联系我们，确认库存后安排上机全功能测试（含 DC Link 模拟过压触发 K41、RTD 温度反馈、背板通讯握手），次日上午顺丰发出。现场工程师换板后重新校准 DC Link 分压电阻，系统恢复正常。事后他们追加采购了两块作冷备——这种停产件，手里有备件比啥都强。
