GE IS200EGDMH1AFF | EX2100励磁接地检测模块

描述

产品详情

· 型号：IS200EGDMH1AFF
· 品牌：GE（通用电气）——原GE Power，遗产燃机业务已划归Baker Hughes
· 系列：Mark VIe Speedtronic 燃气轮机/蒸汽轮机控制系统；同时兼容EX2100励磁控制系统

规格参数

产品介绍

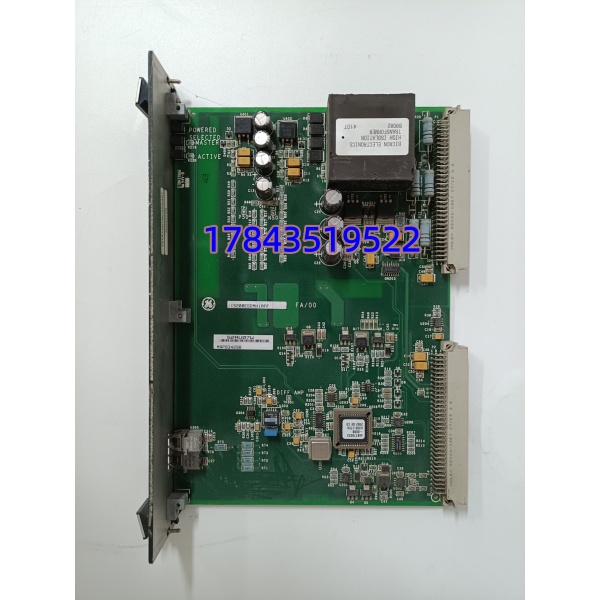

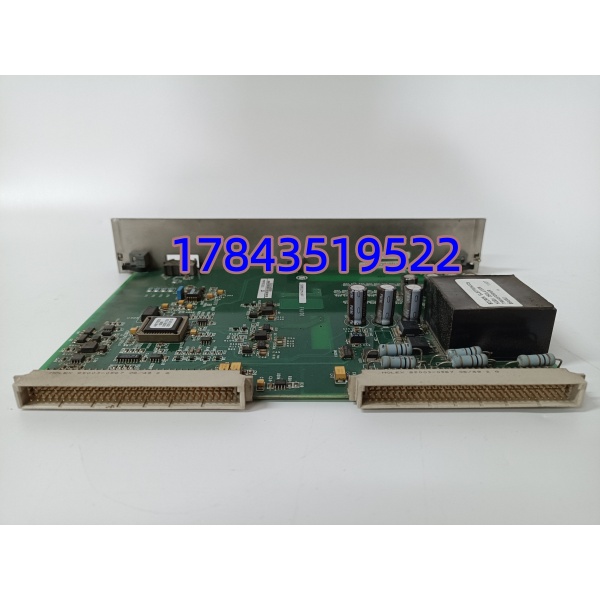

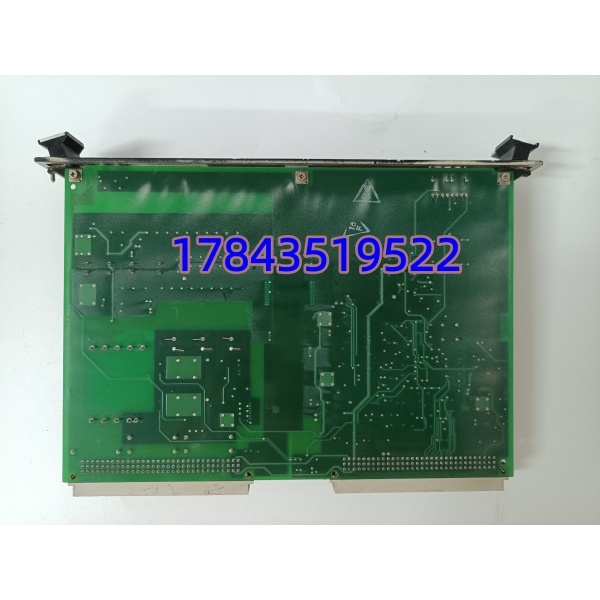

这块板子属于那种“平时没人惦记，一出事谁都头疼”的类型。IS200EGDMH1AFF在GE Mark VIe和EX2100系统里扮演的角色很特别——它不是普通的I/O卡，而是一个带“检测大脑”的励磁接地保护模块。它负责监测励磁机磁场回路是否存在接地泄漏，一旦检测到直流侧或交流侧对地电位异常，就向主控系统发出预警甚至直接触发跳闸保护。说直白点，它就是发电机励磁系统的“漏电保护器”，但比家用漏保复杂得多——它还参与系统冗余判断，在TMR架构里三个模块同时跑，二取一表决后输出。

严格来说，关于IS200EGDMH1AFF的功能定位，市面上流传的信息相当混乱——有的供应商说它是“数字输入模块”，有的说是“以太网网关”，还有的说是“32路高速DI卡”。依据多个来源交叉比对，其核心定位是EGDM（励磁机磁场接地检测）模块，更接近“励磁系统保护”而非通用I/O。

回到供应链视角。Mark VIe是GE第六代燃机控制平台，EX2100是其配套的励磁系统。目前这两个平台虽然仍有一定程度的官方支持，但IS200EGDMH1AFF这类“老型号修订版”已经逐步被新型号取代，原厂备件供应收紧。市面流通货源以拆机件和翻新件为主，New Old Stock极少。如果你手头还有使用此模块的机组（尤其是F级和E级燃机），建议把它列入“非通用型保护模块”清单，别等接地故障导致跳机了才想起来找备件。

应用场景与库存策略

现场实测发现，这类接地检测模块的故障通常不是“突然全死”，而是检测精度漂移——测量值逐渐偏移导致误报接地故障，或者板载电容老化导致响应迟缓。在某个项目里碰过一个案例：一台GE Frame 9E机组在运行中频繁报“励磁接地故障”，排查了整整两天，换了传感器、查了线路、替换了信号调理卡，最终发现是IS200EGDMH1AFF板上的检测电路老化导致零点漂移——换一块板，问题消失；没备件的话，只能降负荷运行等货。

典型场景与备货建议：

• 燃气轮机发电厂（F级/E级）：用于Mark VIe控制系统的励磁接地保护。机组非计划停机的电网考核损失极大。建议每套系统至少持有1块备板（冷备件），每两年做一次上电功能验证，重点检测接地测量精度。
• 蒸汽轮机/联合循环：用于汽机侧EX2100励磁系统的接地保护。建议保持1件战略储备库存，优先选择经过实测验证的翻新件。
• 老旧机组延寿运行：设备生命周期已近末端，改造预算紧张。建议直接做Last-time-buy锁定1-2块，撑到退役为止。
• TMR三冗余系统：如果系统配置了3块EGDM模块，建议一次备足3块同批次的备板，确保冗余一致性。

真实案例：
2025年初，华东某燃气电厂一台E级燃机在满负荷运行时突然报“励磁接地故障”，触发机组跳闸。排查锁定模块的检测通道异常。该型号交期不可预期，厂内无备件。最终从华南一家专业备件商处调用了一块经过实测的翻新件，隔天到货更换恢复并网。事后复盘：一块备板的价格，约为一次非计划停机损失的十五分之一。该厂随后将所有非通用型励磁保护模块列入一级预警清单，强制保持备件库存。
