描述
产品详情

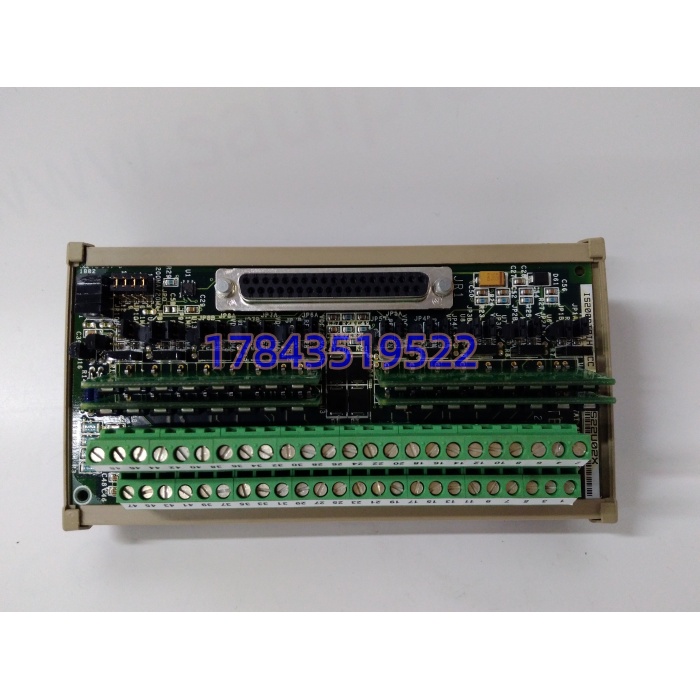

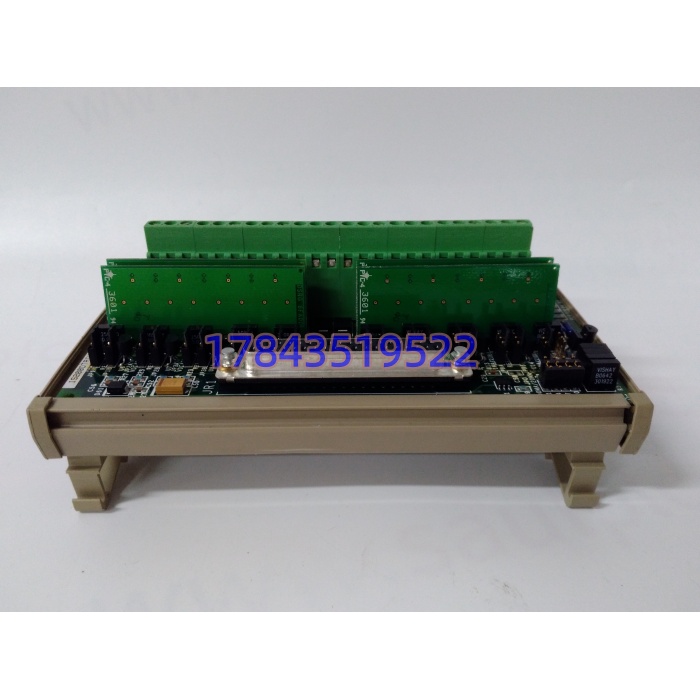

· 型号：IS200DTAIH1ACC
· 品牌：GE（GE Vernova）
· 系列：Mark VI / Mark VIe DTAI 模拟输入终端板
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark VI/VME 机架模拟输入终端板 | 配 I/O 处理器（TCQA/VAIC）使用，不独立运算 |
| 功能缩写 | DTAI = Digital/Analog Terminal Analog Input | H1ACC：H1 基版 + ACC 三级修订 |
| 端子配置 | 48 点端子排（TB1 24 点 + TB2 24 点） | 支持 12–22 AWG 现场线 |
| 模拟输入 | 10 路独立，支持混合类型：RTD（Pt100/Pt1000，3-wire）、热电偶（J/K/T/E，冷端补偿）、4–20 mA（250 Ω 采样）、±10 V | 每路类型由 I/O 处理器组态决定 |
| 模拟输出 | 2 路 4–20 mA（有源，源自 I/O 处理器） | 用于阀位/转速等模拟量上送 |
| 输入阻抗 | mA 输入 250 Ω（≈1 V @ 4 mA）；V 输入 >100 kΩ | |
| 精度 | RTD ±0.5 ℃；TC ±1 ℃（含冷端）；mA/V ±0.1% FS | 以 I/O 处理器校准为准 |
| 隔离 | 通道-通道 / 通道-背板 ≥1500 V AC RMS，1 min | 抗燃机点火脉冲干扰 |
| 滤波 | 板载 RC 低通 + 数字滤波（I/O 处理器内） | 截止频率依组态 |
| 冷端补偿 | 板载温度传感器 + 软件补偿算法 | 精度 ±0.5 ℃ |
| 连接器 | 1×34-pin IDC 带状缆 → VME I/O 卡 | 配闩锁防松脱 |
| 跳线/配置 | 少量板载跳线（如 TC/RTD 选择，依修订版） | 多数配置由 I/O 处理器软件决定 |
| 安装 | 柜门或机架外侧 DIN 导轨 / 螺丝固定 | 面板尺寸约 12×6 in |
| 环境 | -30～+65 ℃ 工作，-40～+85 ℃ 存储，5–95% RH 无凝露 | 工业涂层（ACC 版） |
| 防护 | IP20（板体），装柜内 | 端子侧裸露，接线时断电 |
| 尺寸/重量 | 约 305×152×38 mm / 0.7 kg | 含端子排 |
| 生命周期 | Mark VI 平台已停产，DTAI 流通以库存新品/翻新/拆机为主 | Mark VIe 仍在产但新板不向下兼容老 VME |
| 手册 | GEH-6421（Mark VI I/O Packs & Terminal Boards） | 以 GE Vernova 存档为准 |
综合产品介绍

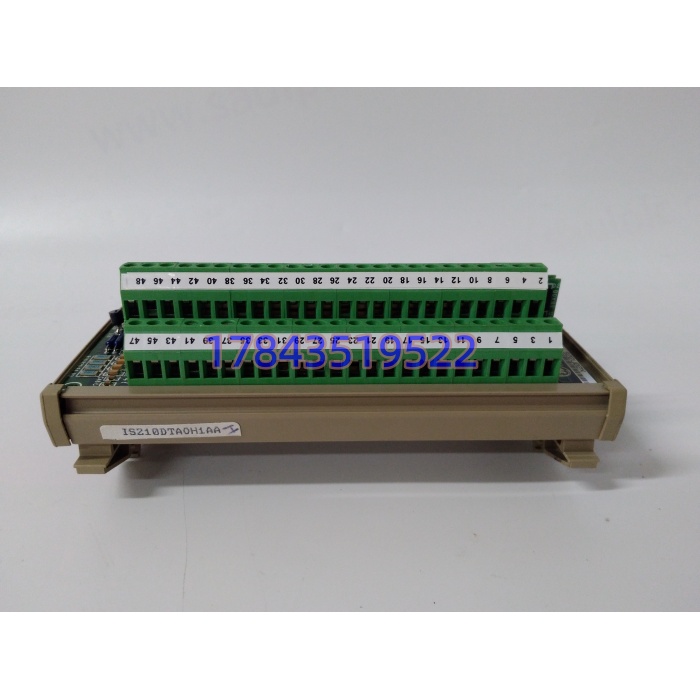

从维护者视角切：Mark VI/VIe 机柜里最容易被人当成”普通端子排”轻视的，就是这两块板。现场实测发现，某 9FA 燃机夜里排气温度分散度突升，查 I/O 处理器 TAIC 通道读数正常，但现场 IGV 作动器实际开度比 DCS 显示滞后 3%——最后定位到 IS210DTAOH1AA 上一片 DAC 参考电压漂移，12 路输出里第 7 路（IGV 主阀）满量程纹波从 0.05% 漂到 0.3%，伺服阀在低指令区抖动。严格来说 DTAI 和 DTAO 都不是”运算单元”，它们只是把模拟信号干净地搬进搬出，但正是这种”透明性”让故障最难排查——I/O 处理器报 OK，现场信号却在板级悄悄畸变。
这两块板在备件账上归 A 类没商量。DTAI 管的是”看见什么”（排气温度、振动、瓦温、阀位反馈），DTAO 管的是”做什么”（燃料阀、IGV、防喘阀），一进一出构成闭环。按 ABC 法建议：单台燃机 Mark VI 柜按 DTAI 装机量 1:1 冷备（通常 3–5 块），DTAO 按 1:1 冷备（通常 2–3 块），且必须同修订版本。生命周期上 Mark VI 已停产多年，DTAI 全网存量急剧收缩，Last-time-buy 窗口关了；Mark VIe 虽在产，但 IS210DTAOH1AA 正被 IS220 系列替代，新板接口不兼容老柜。现在的策略是”库存收敛+同修订成对囤+定期端子紧固”，不是赌原厂复产。
应用场景与库存策略
模拟终端板故障的表象很阴：不是秒跳机，而是”温度曲线看着正常但分散度悄悄变大””IGV 开度指令和现场不一致但不报故障”。原厂新件基本无望，库存新品/翻新件调货 2–6 周，拆机件当天发但端子氧化和 DAC 漂移是隐形坑。
- 9FA/9E 燃机 Mark VI 柜：排气热电偶（TC）+ 瓦温 RTD + 阀位反馈 → DTAI 管采集，故障导致排气温度分散度报警、燃烧脉动误判 → 按柜内 DTAI 数量 1:1 冷备，大修必拆检端子紧固力矩。
- 燃机燃料/IGV 控制：DTAO 直接驱动伺服阀 → 输出纹波超标导致阀抖动、油耗上升 → 建议供应商 VMI 代管 1 块 DTAO，按领用结算；大修必做 4–20 mA 全量程阶跃测试。
- 蒸汽轮机 Mark VIe：TSI 振动+差胀+轴向位移进 DTAI → 误采集导致轴承振动跳机误动作 → 备件池按同修订分组，别跨版本混备（H1ACC 和 H1AB 跳线定义有差异）。
- 多机组共用备件池：全厂统一 IS200DTAIH1ACC / IS210DTAOH1AA 物料码，但按”Mark VI 组 / Mark VIe 组”分桶，别混——物理接口和 I/O 处理器不兼容。
- 防爆审厂：两板均为柜内 IP20，进 Zone 区需外配增安箱，拿裸板硬进属否决项。
真实案例：珠三角某联合循环电厂 #2 机（9FA，Mark VI）大修后开机，排气温度分散度在 70% 负荷时突升至 42 ℉（报警值 40 ℉），燃烧脉动指数逼近限值。仪表班查 CPD 机柜内 TCQA I/O 处理器通道读数正常，拔 IS200DTAIH1ACC 发现 TB2 端子排第 13–15 点（对应 CT7–CT9 热电偶）螺丝扭矩不足（原施工只拧了 0.4 N·m，规范要求 0.8–1.0 N·m），接触电阻在热循环中从 0.1 Ω 漂到 2 Ω，TC 冷端补偿叠加误差。备件柜里那块是渠道标”DTAI 通用”的拆机件，端子排螺丝有反复拧动亮痕，换上去后 TB1 第 5 点 RTD 通道零点漂 1.2 ℃。后来从 #1 机借一块同修订 H1ACC 跨机闪送，重新按扭矩扳手紧固后恢复。事后该厂把 DTAI/DTAO 从”接线附件”提级 A 类，大修强制”端子全检扭矩+通道全量程校准”，并按 6 周交期倒推重订货点。
