产品详情
· 型号：IS200DTAIH1ABB / IS210DTAOH1AA
· 品牌：General Electric
· 系列：Mark VI（IS200） / Mark VIe（IS210）
规格参数
| 参数项 | IS200DTAIH1ABB（DTAI） | IS210DTAOH1AA（DTOH） |
|---|---|---|
| 系统代次 | Mark VI（VME 背板） | Mark VIe（IONet/PCIe 控制器） |
| 功能 | 10 AI + 2 AO（混合） | 12 AO（纯输出） |
| AI 信号 | 0-10V、4-20mA、±10V（跳线选） | — |
| AO 信号 | 0-20mA（CH2 可跳 0-200mA） | 4-20mA / 0-20mA（JP 每通道切） |
| 分辨率 | 16bit ADC / 12bit DAC | 16bit DAC |
| 连接器 | JR1 37 针带锁 + TB1 48 点螺钉 | 背板连接器 + 可插拔 Euroblock |
| 跳线 | JP0 + JP1A/B~JP10A/B 共 21 个 | JP1~JP12 两行免工具 |
| 隔离 | 通道至背板光耦隔离 | 1500 Vrms 光耦隔离 |
| 供电 | 24 V DC ±10% 背板馈电 | 由 Mark VIe 端子架馈电 |

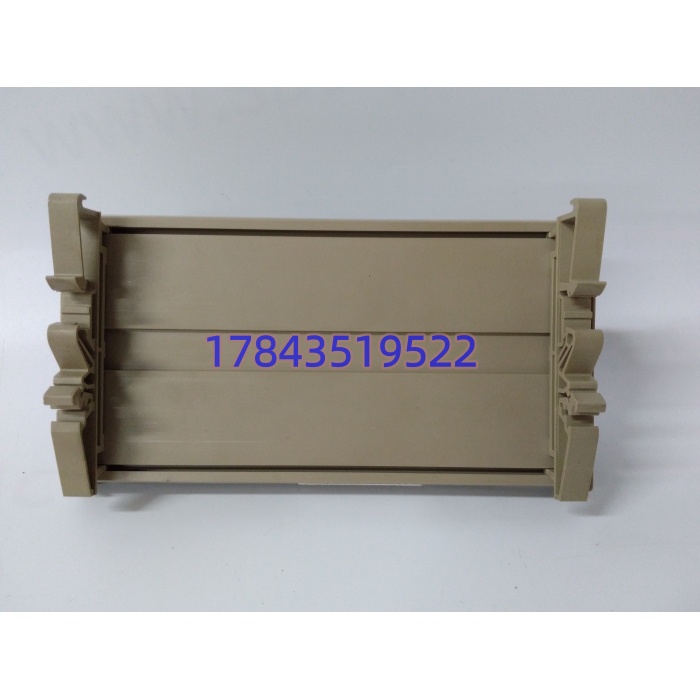

| 安装 | 塑料支架 DIN 导轨 | DIN 导轨 / 端子架 |
| 温度 | -20~+70℃（柜内） | -40~+70℃ 宽温 G3 可选 |
| 尺寸/重 | ~210×188×262mm 含端子 / ~1 kg | 紧凑型 / <0.8 kg |
| 涂层 | 工业三防 | 厚层共形涂层（盐雾级） |
产品介绍

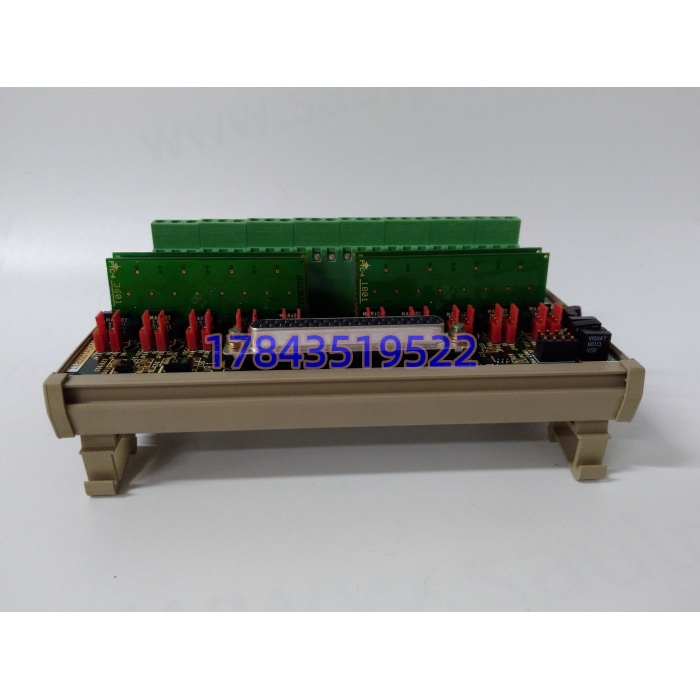

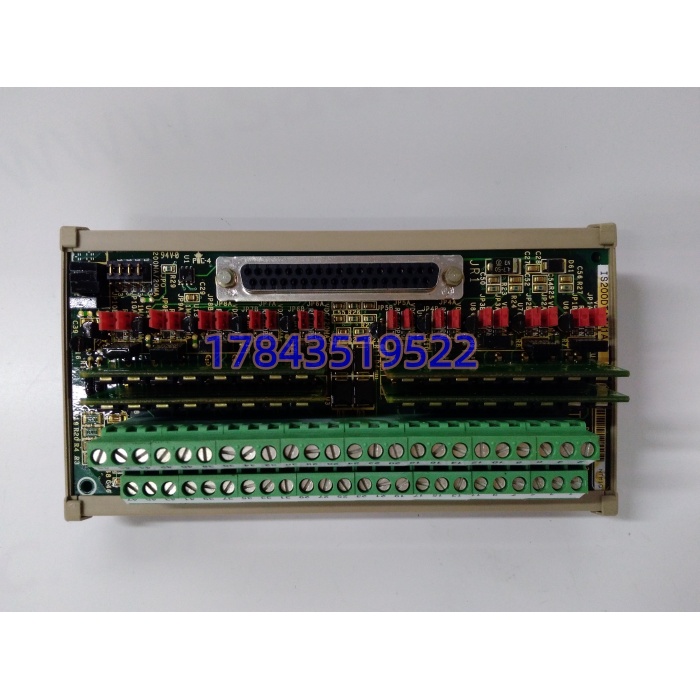

从 E 维护者视角切：DTAI 是 Mark VI 柜里那块“看着像接线端子排但其实板上有 ADC”的件——现场 10 支温度/压力变送器进来，它在端子排背后顺手做了 16bit 采样，再通过 JR1 的 37 针给 VME 上的 TCQA/SDCC 喂数字量；输出那 2 路里有一路能跳到 0-200mA 驱老式电磁阀定位器，这点在改造老汽机时比单独配信号隔离器省事。DTOH 则是 Mark VIe 时代的“纯手脚板”，不带输入，12 路 AO 全砸执行机构上，JP1-JP12 两行跳线现场 10 秒切 4-20/0-20mA，不用动软件下装。
供应链上这两块都属于停产尾期 B 类偏 A：IS200 系随 Mark VI 进 GE Vernova 长寿备件通道，IS210 系 Mark VIe 虽未 EOL 但 DTOH 特定后缀（H1AA）交期受端子架配套影响摆动。现场实测发现，DTAI 最阴的故障是 JP 跳线被前任维护改过——0-200mA 那路当 0-20mA 用，阀位反馈满量程只到 10%，查 PID 查三天；DTOH 则是 JP 行装反，12 路里有 6 路输出反向，IGV 开度指令 50% 实际全关。严格来说，DTAI 只在 Mark VI 工程里继承跳线定义，换 Mark VIe 不能直接插；DTOH 只认 Mark VIe 端子架，别拿它去替 DTAI 的 AO 路——物理连接器对不上。
应用场景与库存策略
模拟端子板最怕“信号链最后一厘米漂移”：DTAI 的 AI 通道温漂会让排气温度分布算错，DTOH 的 AO 纹波会让燃料阀低频颤。
- 燃机 Mark VI 控制柜（PG6000 系）：DTAI 承温度/压力/阀位反馈，每柜 1~2 块；建议按“每 2 台同型机留 1 块 DTAI 冷备+中心库 1 块”锁 H1ABB 后缀，不备 H1AAC 等其他涂层免跳线态不同。
- 汽机 Mark VIe 改造柜：DTOH 驱 IGV+燃料分配阀+排汽风门；建议供应商 VMI 1 块或集团内 3 柜共享 1 块，采购时强制附带“JP1-JP12 默认态照片+Euroblock 批次”。
- 老 Mark VI 延寿项目：DTAI 运行超 12 年建议每次大修做“10 路 AI 满量程校准+2 路 AO 纹波”，备件按 LTB 心态收 1~2 块同后缀；新项目别再选 IS200，直接 Mark VIe 全系。
- 多机共享池：CMMS 编码 DTAI 与 DTOH 必须分两条，只写“GE 模拟端子板”等于无效 BOM；DTOH 备件需绑“配套端子架型号（如 IS210 系 TB 架）”。
- 改造过渡：Mark VI→VIe 迁移时 DTAI 退役、DTOH 新装，别试图混插，跨代物理不兼容。
真实案例：某 2021 年联合循环厂 #2 燃机 Mark VI 柜，大修后点火升负荷，排气温度 18 点里 4 点周期性偏冷 15℃，燃料分配阀被温度分布算法反向调，NOx 超标跳闸。查 TCQA 卡没事，最后扒到 IS200DTAIH1ABB 的 JP3A/B 被上次检修改去适配新换的 Rosemount 3051（原设计 4-20mA，新表默认 HART 叠加但量程跳线没跟），AI 采样零点偏了 3.6%。库存写“DTAI 有 1 块”调来是 IS210DTAOH1AA（纯 AO，卖家标“同族替代”），插不上 JR1。代理从美国调 H1ABB 同批 17 天到，期间限负荷运行机会成本约 110 万。事后把 BOM 拆成 DTAI/DTOH 两条独立码，并把“JP0~JP10 跳线态”列入每次启机前必检照相存档——端子板不是接线排，跳线位就是隐性组态。
