描述
产品详情

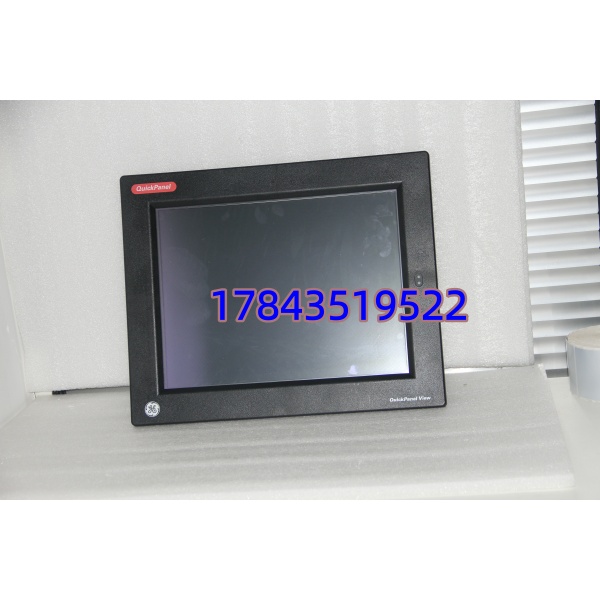

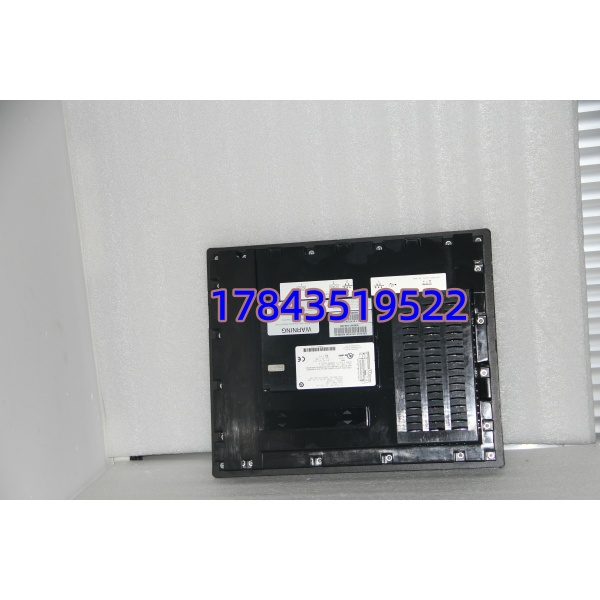

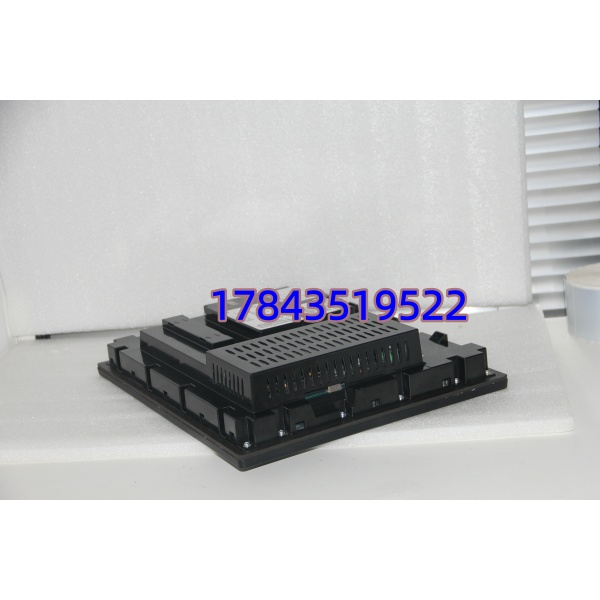

· 型号：IC754VSF15CTD
· 品牌：GE（GE Fanuc / Emerson Automation Solutions）
· 系列：QuickPanel View — 15″ Color TFT Touchscreen HMI Terminal（Discontinued）
技术参数
| 参数项 | 规格值（以实物铭牌及 GE GFK-1868 QuickPanel Manual 为准） |
|---|---|
| 完整型号 | IC754VSF15CTD — QuickPanel View 15″ Color TFT Touchscreen HMI, 24VDC, Fully Loaded |
| 制造商 | GE Fanuc Automation / Emerson Automation Solutions (USA) |
| 产品类别 | 工业嵌入式人机界面（HMI）操作终端 — 面板安装式 |
| 显示屏 | 15.1″（标称 15″）Color TFT LCD，有效显示 304.1×228.1 mm |
| 分辨率 | XGA 1024 × 768 像素，65536 色（12-bit 灰度触控采样） |
| 触摸屏 | 模拟电阻式（12-bit），支持手指/戴薄手套/触控笔 |
| 处理器 | Intel XScale PXA255 @ 300 MHz |
| 内存 | 64 MB Flash（应用存储+字体），64 MB DRAM（运行时），512 KB SRAM（电池备份保留区），512 KB Boot ROM |
| 操作系统 | 嵌入式 Microsoft Windows CE（版本依出厂固件，通常 CE 5.0/6.0 对应 PME 兼容版） |
| 通信接口 | 2×10/100BaseTX Ethernet（RJ45，支持 Modbus TCP/EtherNet/IP/SNP），1×RS-232/RS-485 复合口（DB25S combo 或端子排依批次），2×USB 2.0（编程/外设） |
| 编程软件 | Proficy Machine Edition — View / QuickDesigner（项目文件 .qpk/.qvw 等） |
| 供电电压 | 标称 24 VDC，范围 12～30 VDC（Phoenix Contact 插头 1777992 类），功耗典型 24 W |
| 背光类型 | CCFL 冷阴极荧光灯，典型寿命 20,000～50,000 h（依运行温度） |
| 防护等级 | 前面板 IP65 / NEMA 4X（室内型），后部 IP20，需装于控制柜开孔 |
| 面板开孔 | 约 362 mm(W) × 286 mm(H)（依安装支架说明书 GFK-XXXX），推荐柜内深度 ≥85 mm |
| 工作温度 | 0～+50℃（部分资料 -20～+60℃ 依批次），5～95% RH 无凝露 |
| 认证 | UL 508、CSA C22.2 No.142、CE、FCC Part 15 Class A |
| 生命周期 | Discontinued / EOL — GE/Emerson 已停产，原厂无新造，市场仅 NOS（未拆封老库存）及拆机翻新/烤机件 |
产品介绍
（场景痛点切入）现场实测发现 QuickPanel 系列 HMI 最先挂掉的总是 CCFL 背光——某食品包装线跑满九年，操作员反映”屏内容隐约可见但报警看不清”，最终背光完全灭掉，整台机虽可继续自动循环但无法确认配方参数和报警，QA 要求停机排查。IC754VSF15CTD 是 GE QuickPanel View 家族 15 寸旗舰：XScale 300MHz 跑 WinCE，64MB Flash 存完整工程，双网口可同时接 PLC 控制网和厂级 MES/SCADA，电阻屏耐受油污手套操作——这些在老产线至今够用。它不像现代宽屏 TFT 花哨，但 Proficy Machine Edition 直接兼容老 .qpk 文件这点对不想重做画面的工厂极关键。
从 CRO 讲属 B 类 Legacy 件：Emerson 已 EOL，整机迁移 QuickPanel+（IC755xxx 系列）需重新转换工程文件（PME v9+/Proficy View Studio 可做 Import）及复核通信驱动匹配，老装置改造常卡在”没人敢动已验证画面”。理性做法是趁二级市场有带烤机报告的 NOS 或认证翻新品 Lock 1 块冷备件（单 HMI 位）或 N+1 共享（多同型 HMI 位），持有成本（千百～数千元）对比一次因无法读报警导致 GMP 偏差或停线损失完全说得通。采购时要求供方做”全屏背光点亮+触控四角及中心校准+以太网口 Link LED 亮+工程文件下载模拟（或至少进 Runtime 启动画面）”，二手件特别留意 CCFL 亮度均匀无发黄暗斑——这是最常见早衰点。
替换与升级建议
✅ 直接替换
- 同完整 P/N IC754VSF15CTD（含兼容后缀 -CA 等变体，同尺寸同接口） — 断电拆旧（保留现场 24V 供电及通讯线缆），新机装柜、接线上电，从 CF 卡/USB 恢复项目备份或下载 .qpk 文件即可运行。唯一正确做法，项目文件通常 1:1 兼容无需转换。
⚠️ 软件兼容需改配置（有条件替代）
- IC755CSW07/IC755CSF15（GE QuickPanel+ 15″ TFT 系列） — 物理开孔兼容（同为 15″ 面板 mount，需核对具体开孔尺寸微差通常可共用），但严格来说需用 Proficy Machine Edition v8.5+ / Proficy View Studio 将原 QuickPanel .qpk 工程 Import → Convert → Re-download，通信驱动（Modbus TCP/EIP/SNP）需确认新平台支持且 IP/端口重配。适合计划性升级替用，不可作为紧急 1:1 热插替品除非您预先完成工程迁移验证。[请以 Emerson Migration Guide及原厂手册为准]
- 不同后缀同代（如 IC754VSF12CTD 12″ 版） — 物理尺寸不同不可替。
❌ 硬件不兼容
- 其他品牌 HMI（Pro-face/Weintek/SE TP 系列等）、VersaMax Micro Panel、C-more 等 — 开孔、通信驱动、工程文件均不同，整柜替换需重新设计画面及接线，属全新集成非简单替用。
