描述
产品详情

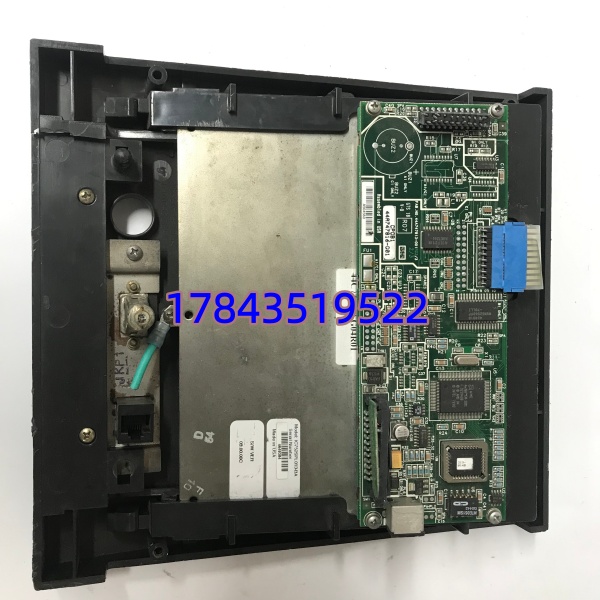

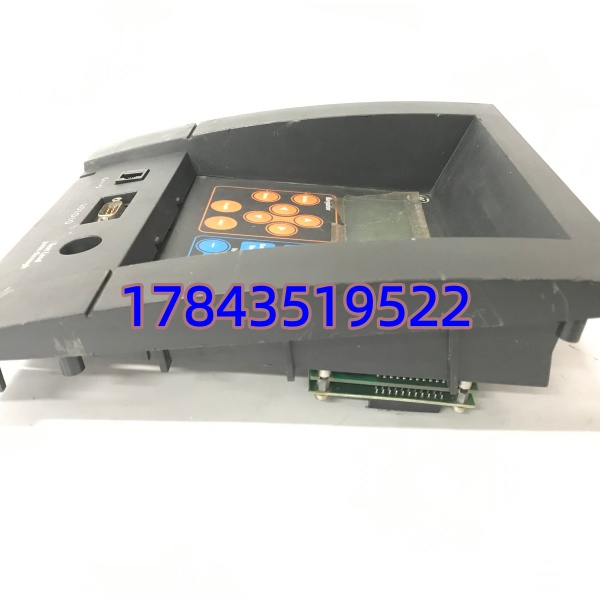

· 型号：IC752SPL013-BA（GE EX2100 Excitation Control Operator Interface Panel / Keypad-LCD Assembly）
· 品牌：GE（General Electric — EX2100 Excitation System）
· 系列：GE EX2100 Static Excitation Control System — Door-Mount Operator Panel
规格参数
- 产品名称：EX2100 Excitation Control Operator Interface Panel（Keypad + Alphanumeric LCD）
- 型号标识：IC752SPL013-BA（部分资料标注 SPL = Spare Parts List / Panel Assembly）
- 适用系统：GE EX2100 静态励磁系统（配合 M1/M2 控制器或 IS200EACFG/IS200EXAMx 板卡）
- 安装方式：EX2100 励磁控制柜门嵌装（标准门板开孔，4 枚锁紧螺钉 + 密封垫）
- 显示单元：16 字符 × 1 行字母数字 LCD（背光），显示 AVR 模式、励磁电压/电流、报警代码、菜单参数
- 键盘配置：12 键薄膜按键——含数值/菜单导航（↑↓←→、Enter、Esc/Reset）、Raise/Lower（增磁/减磁）、Alarm Ack 等专用功能
- 供电方式：由 调节器通过内部带状电缆馈电（通常为 +5VDC 逻辑或调理后 24VDC 面板侧，无需外接电源）
- 连接方式：专有的 内部串行/并行接口排线（接至控制器前面板或 EACFG 板 J? 口，非 RS-232/485 外露）
- 状态指示：LCD 背光 + 按键时有蜂鸣/软提示；部分版本前面板有 RUN/FAULT LED 或背光颜色变化
- 工作环境：0～+60℃ 运行｜存储 -40～+85℃｜湿度 5%～95% 非凝露
- 机械尺寸：约 280(L)×200(W) mm（含面板框）｜开孔尺寸需核对 柜门图纸（典型 ≈ 250×170 mm，以原厂图为准）
- 材质与防护：阻燃 ABS/聚碳酸酯前面板，IP54（前面）/ IP20（后侧，需装于柜内）｜UL 94 V-0 阻燃
- 重量：约 0.8～1.2 kg
- 认证：CE、cULus、符合 IEEE 421.5 励磁系统配套要求（作为 组成部分）
产品介绍

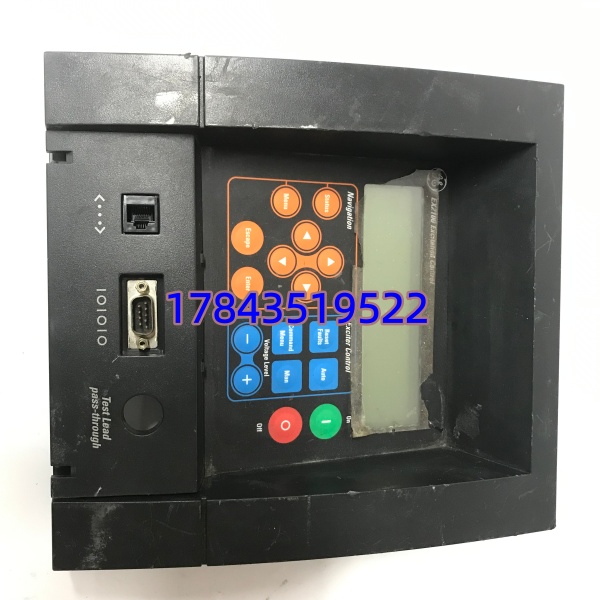

IC752SPL013-BA 是 GE 励磁系统装在控制柜门上的专用操作面板——不是普通触摸屏也不是 QuickPanel，就是那块带 12 个按键和一行 16 字符 LCD 的小面板。它的作用很单纯：机组启励后让你在就地直接看 AVR 状态（自动/手动、励磁电压电流、PSS 投入与否）、调电压参考值（Raise/Lower）、翻菜单查报警码、复归告警，不用抱着笔记本连 ToolboxST。背靠 控制器通过内部扁平缆通信，面板本身无独立固件烧写——只要 软件版本匹配（通常 v3.xx/v4.xx/v5.xx 均支持，极老 EX2000 不兼容），插上就能用。
有一点要注意：市面上偶尔有人把它和 IS200 系列 I/O 板混淆——IC752SPL013-BA 是柜门面板组件，不是背板插卡。如果你们旧面板 LCD 缺画或按键膜老化失灵，直接换这块就行；若整个励磁柜是第三方改造过（比如换了非 GE HMI），要确认 控制器还留着面板接口排线，否则得找回原厂线束。
应用场景与行业案例
我在现场碰到的典型痛点：夜间机组跳闸后 DCS 报”励磁报警”但 SCADA 画面只给了个笼统码，工程师赶去电子间开笔记本连 ToolboxST——麻烦且慢。有这块面板，就地一看 LCD 显示的 “LOE—Loss of Field” 或 “Overexcitation Limit”，秒判。尤其是老厂励磁室没有常驻电脑、或网络安全策略锁死 USB/网口时，柜门面板是唯一快速就地手段。
典型场景：
- ：主发励磁柜门装 IC752SPL013-BA，启机时就地设电压参考、查 PSS 状态。
- 水电站同步发电机组： 改造项目中保留柜门面板供运行人员就地操作，不依赖上位机。
- 工业余热发电/造纸/石化自备机组：空间受限的电子间，面板提供最简明的励磁参数窗口。
- ：老旧面板液晶发黄、按键膜破损导致无法就地增磁减磁，直接替换恢复功能。
真实案例：南方某 135MW 自备电厂，#2 机 励磁柜原面板液晶完全无显示（背光碎裂估计是检修搬运碰的），每次开机需工程师带笔记本进电子间调 AVR 参考值。一次夜班低负荷时励磁电流偏高需微调减磁，DCS 无直接按钮，恰逢笔记本电池耗尽——折腾 20 分钟。后来库房找到一块 IC752SPL013-BA 测试良品，断电拆旧面板四颗螺钉、拔排线、插新件装回，上电 LCD 正常显示 AVR AUTO 模式，就地 Raise/Lower 验证有效。运行人员说——早知道这么简单换掉就好了。
常见问题解答 (FAQ)
A：可以。它是 控制器外挂面板，通过内部缆线取电和通信，带电拔插通常不会损坏控制器（控制器继续运行），但换完后 可能短暂报”Operator Panel Comms Lost”然后自动恢复。稳妥起见我建议在机组稳态运行时换，拔前记一下当前 AVR 模式（Auto/Manual）免得误触按键改设定。
A： 主要匹配 全系（含冗余 M1/M2 架构）。EX2000 柜门面板不同（物理接口和菜单不兼容），不能混用。 从早期 v2.x 到 v5.x 固件基本都认这块面板——但个别极晚期 EX2100e（若有）可能改用不同 P/N，换前核对你们 控制柜门原装面板丝印最保险。
Q3：面板 LCD 显示乱码或按键无反应是什么原因？
A：先查内部排线（扁带）是否松脱或氧化——这是最常见原因。再确认 控制器已上电且未停在 Config/Stop 模式。若排线紧、控制器正常但仍无显示，基本是面板本身液晶驱动或键盘膜老化，直接更换。我遇过一次是柜门震动致排线微脱，重插就好。
Q4：买二手/翻新件怎么鉴别？
A：要求卖家提供：① 清晰正反面照片——丝印 及 GE logo 条码未打磨涂改；② 通电测试视频——背光点亮、LCD 显示字符（接 或专用测试台）、按键有反应/蜂鸣；③ 注明是否含安装密封垫圈和紧固螺钉（原厂件通常带）。假货极少但翻新的排线接口易氧化，重点看连接器针脚。
