描述
产品详情

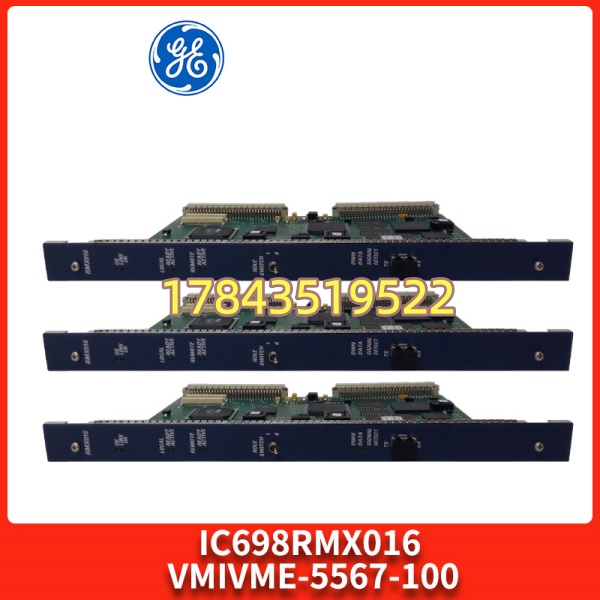

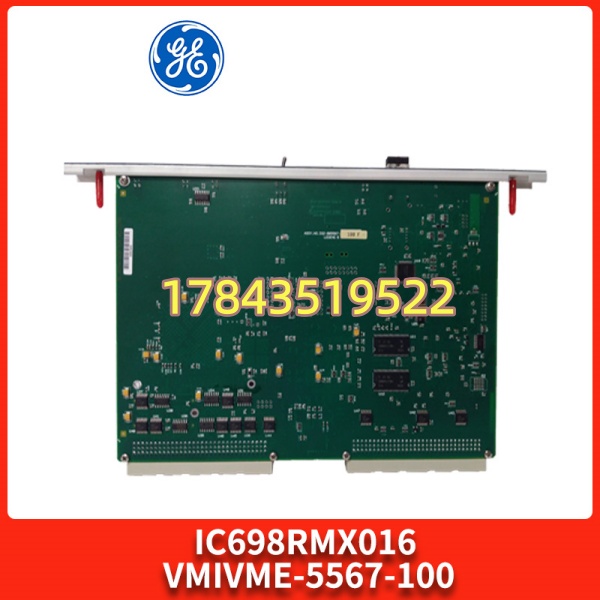

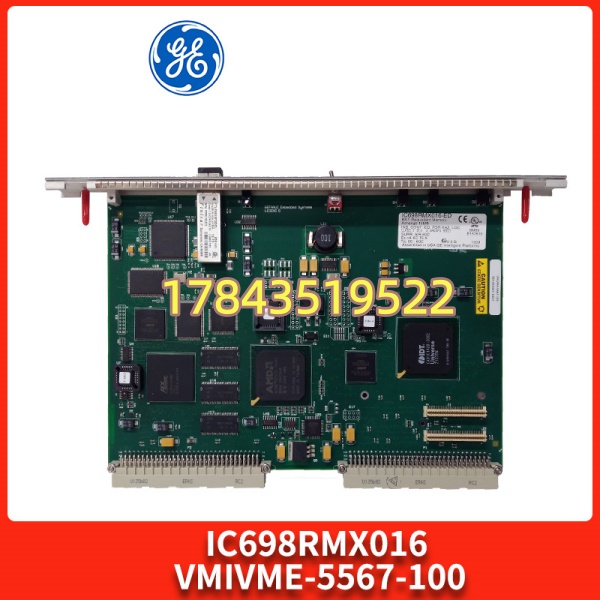

· 型号：IC698RMX016（兼容 VMIVME-5567-100 / VMIC 5565系列反射内存网络）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：PACSystems RX7i
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Redundancy Memory Xchange (RMX) Module |
| 用户内存 | 16 MB SDRAM（带奇偶校验 Parity Check） |
| 光纤网络速率 | 2.12 Gbaud |
| 网络传输速率 | 最高174 MB/s（64字节包），43 MB/s（4字节包） |
| 光纤接口 | 双LC型多模光纤口，符合IEC 61754-20，锆陶瓷插芯 |
| 最大插入损耗 | ≤0.35 dB |
| 回波损耗 | -30 dB |
| 光纤介质距离 | 多模光纤最长约30.48 m（100 ft，点对点或环形） |
| 网络拓扑 | 菊花链环（Daisy-chain Loop），最多256节点 |
| 供电要求 | +5 VDC via RX7i Backplane，典型1.8 A |
| 安装位置 | RX7i主架（Rack 0），建议插槽3或4启用中断优先级 |
| 工作温度 | -20℃ ~ +85℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%~95%（无冷凝） |
| 物理尺寸 | 约 6.299″(W) × 9.187″(H)，单槽位 |
| 兼容反射内存族 | VMIC/VMIP 5565系列（5567节点可混网） |
| 诊断指示 | 前面板8枚LED（OK/LINK OK/LOCAL ACTIVE/REMOTE ACTIVE/OWN DATA/SIGNAL DETECT/TX/RX）+ ROLE切换拨杆 |
| 固件要求 | 需配RX7i CPU固件≥V2.00，配置软件Machine Edition v4.5+ |
| 配置方式 | 软件配置节点ID/内存偏移/冗余模式，无跳线（冗余链路模式由CPU接管） |
产品介绍
在某沿海电厂汽机DEH改造项目中，我亲眼看过多台RX7i做Hot Standby却只配了一根铜缆做握手——结果光纤反射内存模块烧了，主备切不过去，逼停整条线4小时。IC698RMX016本质上就是给这对CPU搭一条独立于背板总线的”光速心跳线”，写入任一节点的16MB SDRAM数据会被硬件自动广播到环网所有节点，延迟在微秒级且不占用CPU扫描周期。严格来说，它只在用作通用反射内存节点时支持用户配置中断和网络偏移；一旦设为冗余链路（Redundancy Link），这些参数就被CPU锁定——买的时候一定确认贵司现网是哪种用法，别买回来才发现模式不匹配。
从TCO角度看，这块卡停产多年（GE IP业务出售后逐步EOL），新件已绝迹，市面流通以测试良品/拆机件为主。它的供应链价值不在单价而在停机杠杆——一台百万级产线因缺它宕机1天，损失远超十倍模块差价。建议把它纳入A类关键备件清单，按ABC分类单独建安全库存。
应用场景与库存策略
热备CPU链路断掉意味着冗余形同虚设，而这块RMX交期——如果还能找到原厂全新件的话——通常是”无货”或12~20周起步（现实是已EOL）。进口反射内存模块采购周期长、渠道杂，现场停机等不起。
- 大型火电/核电汽轮机DEH控制 — RX7i双CPU做Hot Standby冗余对，非它不可实现微秒级状态同步 → 建议按N+1备1件冷备（防静电袋密封存柜），两对CPU系统至少备2件。
- 冶金连铸/轧线过程控制 — 多PLC跨站反射内存环网节点（常与VMIC 5565混网）→ 建议备1件做Buffer Stock，或要求供应商签VMI代管。
- 石化ESD紧急停车系统（部分老装置） — 关键IO数据通过反射内存广播 → 若装置已延寿超15年，建议做一次Last-time-buy至少2件战略囤货。
- 试验台/仿真系统 — 多节点实时数据同步 → 按实际节点数的10%做周转备件即可。
真实案例：南方某特钢厂连铸机2019年大修后，原RMX模块因光纤口氧化导致LINK OK灯灭，热备切主失败报警。当时仓库零备件，原厂已EOL，紧急从二手市场淘到一块VMIVME-5567-100兼容件（严格来说5567是VME板，但在反射内存环网中与IC698RMX016互通），到货测试OK后恢复。事后该厂把IC698RMX016升为A类备件，按两条连铸线各备1件冷备——这种停产件等坏了再找，基本是赌运气。
常见问题解答 (FAQ)
Q1：现在还有全新原厂IC698RMX016吗？市面流通件成色怎么判断？
GE Intelligent Platforms已将PACSystems部分业务转手Emerson且该型号EOL，全新原厂盒装极罕见。主流渠道是测良拆机件或兼容反射内存节点板（VMIVME-5567-100 / VMIC 5565系列）。收货必须上RX7i机架跑半小时看OK/LINK OK常亮、OWN DATA灯有闪烁，并核对Serial Number与原厂标签字体——仿标和翻新板在工控二级市场不少见，建议找提供72h上机测试保换的供应商。
在反射内存环网（Reflective Memory Network）中二者网络层兼容，可互通数据。但是RX7i背板专用槽位模块，VMIVME-5567-100是VME总线板——不能把5567插进RX7i机架当RMX冗余链路用。反过来，如果你的环网里已有5567做节点，加入同一光纤环做RX7i节点没问题。
Q3：停产了还要不要做Last-time-buy？
只要贵司RX7i冗余系统还在服役且无近期整体换代计划——要做。按我经手的几个项目经验，停产件最佳囤货量是：冷备件数量 = 在线运行数量（针对成对冗余则×每对所需件数），最低不少于2件轮流轮换。注意防静电保管，每年抽检上机验证。
Q4：安装槽位有限制吗？固件版本要注意什么？
推荐RX7i主架（Rack 0）插槽3或4以启用中断优先级，其他主架插槽也支持。CPU固件必须≥V2.00，编程软件用CIMPLICITY Machine Edition v4.5+。光纤TX→下一级RX菊花链连接，环网闭合后CPU发配置帧模块才激活——上电时光发射默认禁用属正常。
Q5：质保和呆滞处理怎么弄？
二手/拆机件行业惯例是到货测试OK保30~90天，要求写入合同。囤货超过3年建议安排轮流”上机烤机”一次防电解电容老化。若未来装置整体DCS改造淘汰该模块，可尝试退给专业工控回收商折抵——比当电子废料扔强。
