描述
产品详情

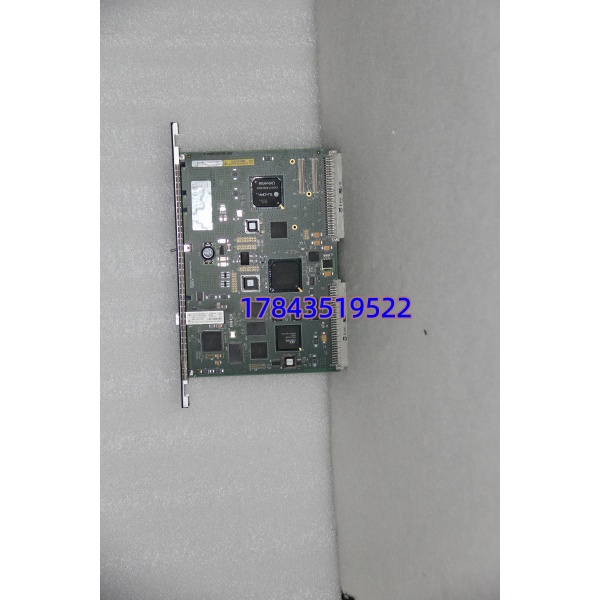

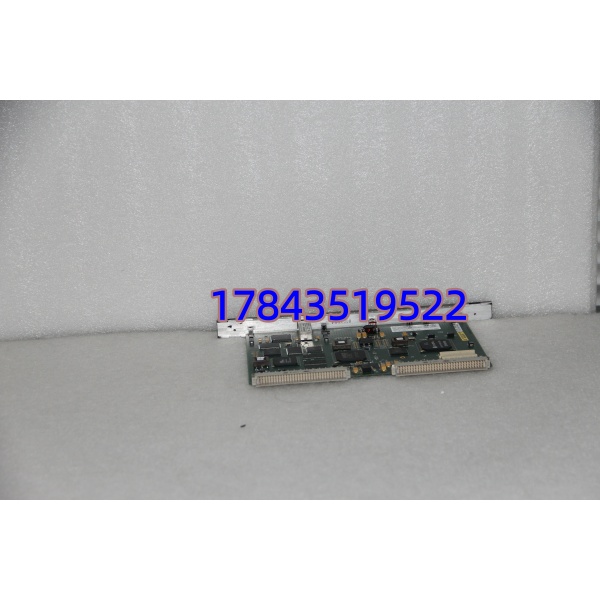

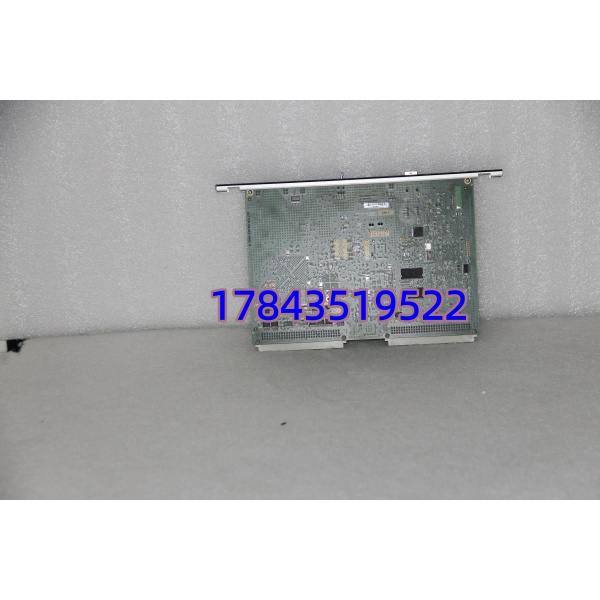

· 型号：IC698RMX016（Redundant Memory Xchange Module for PACSystems RX7i，兼容 VMIVME-5567-100）
· 品牌：GE Fanuc（现属 Emerson Automation，GE Vernova Legacy 产品线）
· 系列：PACSystems RX7i — Redundancy Memory Xchange (RMX) / Reflective Memory Node
技术参数
- 制造商：GE Fanuc Automation，现 Emerson Automation Solutions
- 模块型号：IC698RMX016（后缀 -CC / -FC / -ED / -A 等为硬件修订，-CC 带 Conformal Coating，功能兼容）
- 适用系统：GE PACSystems RX7i 主机架（IC698CHS017 等），推荐安装于 Rack 0 槽位 3 或 4 以获得最佳 VME 中断优先级
- 模块类型：冗余内存交换模块（RMX）/ 反射内存网络节点
- 用户内存：16 MB SDRAM（带奇偶校验），用于主备 CPU 数据镜像或分布式反射内存写操作
- 背板供电：+5 VDC，典型 1.8 A（由 RX7i 机架电源模块 IC698PSA100/350 等通过背板供给，不需外接电源）
- 光纤接口：2× LC 型（符合 IEC 61754-20），锆陶瓷插芯，多模光纤（50/125μm 或 62.5/125μm）
- 光纤速率：2.12 Gbaud，理论数据速率约 2.1 GB/s（反射内存写传播延迟＜1 μs/节点）
- 网络规模：单反射内存环/星最多 256 节点（Node ID 0–255 软件设定）
- 冗余功能：支持 RX7i 双 CPU 热备（Primary/Standby）内存同步，切换时间典型 ＜100 ms（无扰动切换视 I/O 架构）
- 配置方式：通过 Proficy Machine Edition Logic Developer 分配 Node ID、冗余传输模式、内存偏移等；冗余配对模式下部分参数由 CPU 自动管理
- 前面板指示：OK（模块健康）、LINK OK（光纤链路建立）、LOCAL ACTIVE、REMOTE ACTIVE、OWN DATA、SIGNAL DETECT、TX、RX 共 8 枚 LED + Role 拨动开关（防误触弹簧锁）
- 兼容设备：可与 VMIC / GE 反射内存系列（VMIC5565/5567 等）组同一反射内存网
- 工作温度：0℃～+60℃（部分文献标 -20～+85℃ 为储存/扩展温，柜内运行以 0～60℃ 为准），5%–95% RH 非冷凝
- 认证：UL 508 / cULus Listed、CE、符合 IEC 61010-1
- 停产状态：PACSystems RX7i 高端组件进入 Legacy 阶段（GE 官方 2017 年终产通知提及 90-30/90-70，RX7i 部分模块同步限供），IC698RMX016 新造已断，市面为 NOS（库存余料）或专业翻新版
产品介绍
在某自备电厂碰过——#1/#2 机组 RX7i 热备系统突报”RMX Link Fail”，红光 LINK OK 灭，查光纤端面发现 LC 接头污染导致衰减过大超阈值，清洁后恢复。但也因此意识到：这模块是双 CPU 冗余架构里唯一的”数据桥梁”，它挂掉等于失去热备切换能力（主 CPU 故障会直跳，不再是毫秒级无扰切换）。IC698RMX016 本质是把 16MB SDRAM 挂上 VME 背板再通过 2.12Gbaud 光纤 LC 口广播写入——任一节点写数据全网即时可见，这才是电厂 DCS 多 PLC 协同和 CPU 冗余同步的底气。
采购端要清楚：RX7i 平台虽较新但部分模块已稀缺，IC698RMX016 要求卖家提供①完整序列号标签照（含后缀核对）②光纤自环测试通过证明（LINK OK LED 亮、Proficy ME 读节点状态 OK）③确认固件版本与您现网 CPU 兼容（通常需 RMX 固件 ≥2.00 配合 PACSystems CPU Firmware 相应版本，严格来说老批次 -A 与新批次 -CC 可混用但建议成对同后缀以免罕见握手告警）。按 ABC 分类属 A 类——冗余系统核心件，建议热备系统按”一对搭档备一块轮换件”或 N 套装置合备 N+1 块冷备。新项目应评估迁移至 RX3i CPE400 系列或 Emerson 现代平台，存量维持靠战略囤货。
替换与升级建议
✅ 直接替换
- IC698RMX016 ←→ -CC / -FC / -ED / -A（后缀差异为涂层/批次/温区，物理与电气兼容，直接插槽替换）。冗余配对的两台机架建议使用相同后缀版本以减少罕见诊断告警，插上后在 Proficy ME 重认硬件并确认 Node ID 分配正确。
- IC698CMX016（Control Memory Xchange）——不同用途（用于 RX7i 特殊内存交换应用非冗余 CPU 配对），物理兼容但不是 RMX 冗余功能的替代件，不可用于 CPU 热备链路替入。
⚠️ 软件兼容（需改系统架构）
- VMIVME-5567 / 5565 反射内存卡（工控机用 PCI/PCIe 版）——可与 组同一反射内存光纤网共享数据，但不能插入 RX7i 机架替代 RMX 模块，仅可作为对等节点接入光纤环。若计划取消 RX7i 冗余改用单 CPU + 外部反射内存节点则需重新评估架构，属系统级变更。
❌ 硬件不兼容
- IC698RMX015（远程 I/O 适配器等不同功能模块）——插槽相同但功能不同，插错会导致机架报错且不提供冗余同步。
- PACSystems RX3i 或 VersaMax 冗余模块——背板与总线协议不同，完全不可替入 RX7i 机架。
