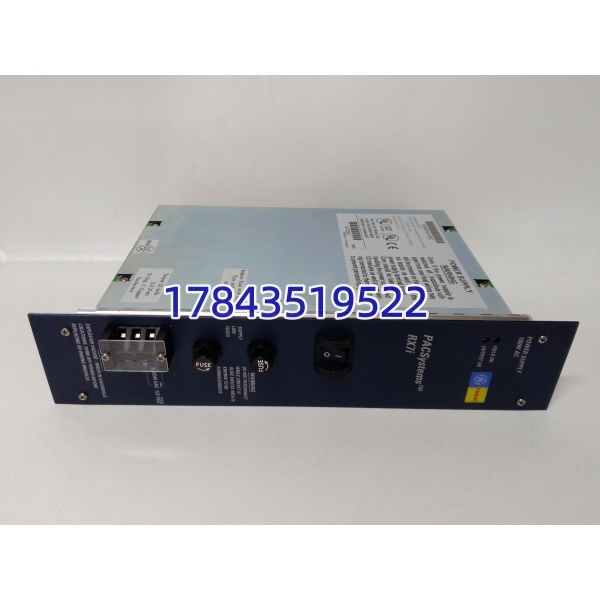

描述
产品详情
· 型号：IC698PSA100
· 品牌：GE Fanuc / GE PACSystems（现归属 Emerson）
· 系列：PACSystems RX7i — Universal Power Supply Module
规格参数
- 模块名称：IC698PSA100 — PACSystems RX7i System Power Supply, 100 Watt, 24 V DC Input
- 适用机架：GE RX7i 机架（IC698CHS117 / IC698CHS107 等），安装于左侧专用电源槽（Slot 1 或 Slot 1+2 冗余）
- 输入电压：18–30 V DC（标称 24 V DC），反极性保护
- 输入电流：典型 5.5 A @ 24 V DC 满载（100 W 输出 + 效率损耗）
- 输出容量：最大 100 W 总机架背板供电
- +5 V DC：最大 18 A（90 W 典型分配）
- +3.3 V DC：最大 6 A（供 CPU/通信模块逻辑，与 +5V 共享总瓦数）
- +24 V DC（背板参考）：最大 3 A（供本地 I/O 励磁或传感器参考）
- 背板电压调整：+5V 出厂校准 ±1%，可通过硬件微调（部分版本）或自动负载调整
- 冗余：支持双 IC698PSA100 并联 N+1 冗余（二极管 OR-ing 内置，无需外部跨接模块），均流精度典型 ±5%
- 保护功能：输入 UV/OV、输出 OCP（ hiccup mode 重启）、过温保护、短路保护

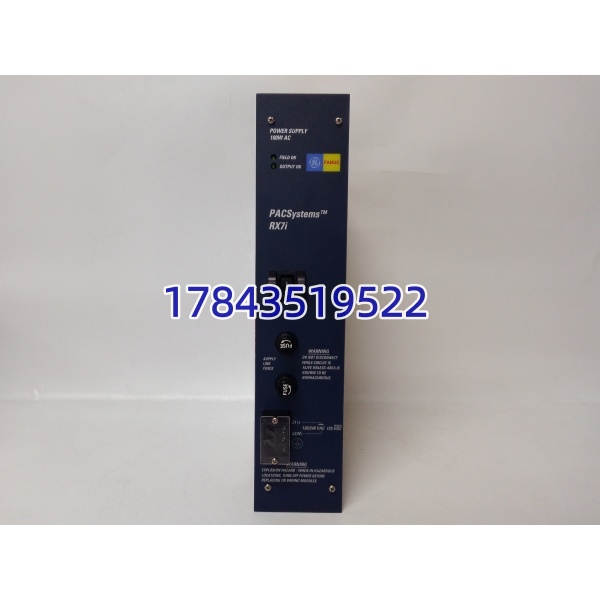

- 状态指示：前面板 PWR（输入正常）、PASS（输出正常）、FAIL（故障）、LOAD SHARE ACTIVE（冗余均流指示，双模块时）
- 背板通信：模块向 CPU 报告运行状态（通过背板状态寄存器），可在 Machine Edition 中在线监视电源健康
- 安装槽位：RX7i 机架左侧 Power Slot（通常槽位 1；双冗余占槽 1+2），不可插 I/O 槽位
- 工作温度：0 ℃ ～ +60 ℃（存储 -40 ～ +85 ℃）
- 相对湿度：5 % ～ 95 %（非冷凝）
- 三防涂层：标准工业级；部分后缀 /C 或 /H 代表军规/高湿涂层（以实物为准）
- 认证：UL、cULus、CE、C-Tick、FM Class I Div 2（依版本）
- 物理尺寸：RX7i 标准电源模块宽度（约 38 mm 单槽宽电源），重量 ≈ 0.6 kg
产品介绍
IC698PSA100 是 PACSystems RX7i 的”心脏”——把柜顶 24V DC UPS 或开关电源转成背板逻辑电平驱动 CPU（IC698CPE030/040x 等）、通信模块（IC698ETM001 等）及本地 I/O。100W 够带典型配置（1 CPU + 2~3 通信模块 + 半槽 I/O），满配高密 I/O 需核算总瓦数或选 150W/350W 版（PSA350）。支持冗余并机是 RX7i 高可用设计要点——关键装置建议双 PSA100 配置。
坦白讲现场 70% “RX7i 莫名重启”我先量背板 +5V 测试点在满载时是否 ≥4.90V。老电源电容 ESR 上升后带载压降超限 CPU 进入 UVLO 复位。换电源前确认输入 24V DC 稳且容量足够（满载吸 5.5A 以上），别让前端 24V 电源也成瓶颈。
应用场景与行业案例
最头疼的是：制药线 PACSystems RX7i 偶尔进入 STOP 后自启——保运查是夏季柜内温升高致老 PSA100 电解电容 ESR 恶化，午后 +5V 带载掉到 4.82V 触 CPU UV 复位。临时措施加强柜顶排风，计划停机换 PSA100 后连续高温运行再无异样。
典型场景：
- 炼化装置过程控制：RX7i 作为单元控制站（IC698CPE040 + IC698PSA100 ×2 冗余），通过 EtherNet/IP 或 Profibus DP 带 VersaMax/S800 I/O，PSA100 供背板电源。
- 水电/火电厂辅网（化水/输煤）：RX7i 控制柜 N+1 冗余 PSA100，与 120V AC 侧 UPS 隔离的 24V DC 段供电提高可靠性。
- 包装/制药批次线：PSA100 接受 24V DC 从 UPS 确保市电闪断时不丢控制逻辑（CPU 靠背板电容可维持数 ms～数十 ms 足够完成状态保存）。
- 老 90-70 系列升级：原 Series 90-70 电源（IC697PWRxxx）不能直接用于 RX7i 机架——必须换 IC698PSAxxx 系列。
真实案例：华东某 PTA 装置 RX7i 系统（IC698CPE030 + 单电源），运行约 11 年出现每周一次”CPU Restart”记录但无其它报警。到柜前量背板 TP1-TP2（+5V）空载 5.02V、带载（所有 I/O 使能）4.83V——临界低。断电摸 输入端子微温、输出电解电容顶部略鼓。协调停机 10 分钟：断总→拔旧 （记端子标记）→插新 （同 24V DC 输入版）→核线→上电 PASS 灯绿、+5V 带载 5.01V→CPU 运行正常→连续一月无重启。保运说：”以后 RX7i 不明重启先量背板 +5V 带载，九成是电源电容老了。”
