描述
产品详情

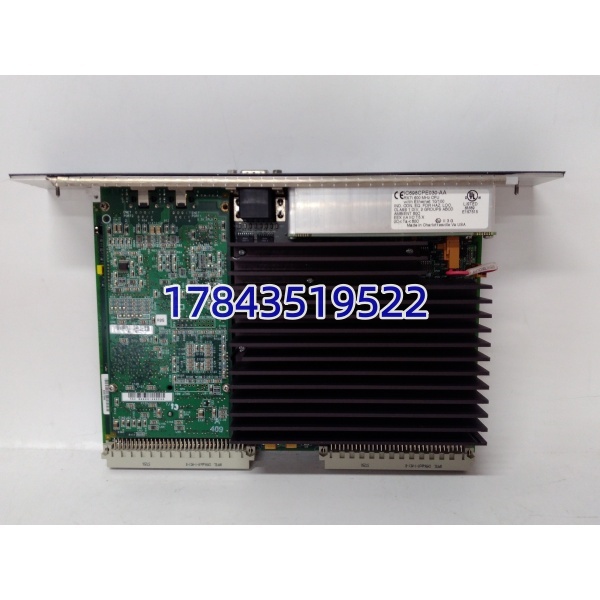

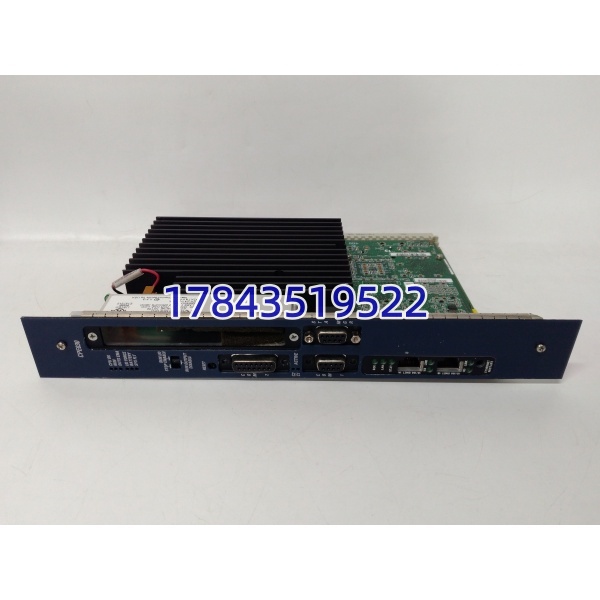

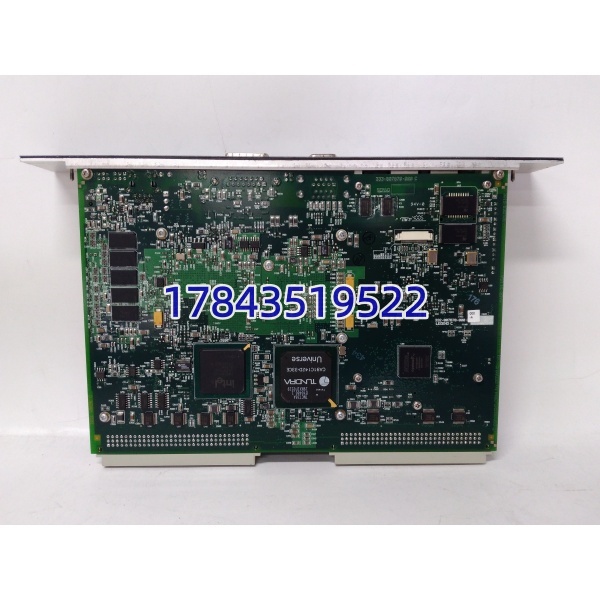

· 型号：IC698CPE030
· 品牌：GE Fanuc / GE Intelligent Platforms（现Emerson Automation & Controls）
· 系列：PACSystems RX7i — CPU Module (Standard Performance)
规格参数
- 处理器：AMD Élan SC520 @ 300 MHz
- 用户内存：10 MB 电池后备 SRAM（用于程序+符号+强制值），含非易失 Flash 存储配置文件
- 系统内存：64 MB DRAM（系统用）
- 扫描时间：布尔指令典型 0.09 μs/bit，浮点 ~1.2 μs
- 程序容量：典型 512 K 逻辑块（依实际 I/O 及数据类型，上限受 10MB SRAM 限制）
- 以太网端口：2× 10/100Base-TX RJ45，独立 MAC，支持 EGD（Ethernet Global Data）、Modbus TCP Server/Client、SRN（SRTP）、SNTP
- 串行口：1× RS-232 调试/编程口（DCE female DB9，与编程软件 Machine Edition 通讯）
- 扩展槽：1× Type I/II CompactFlash 插槽（用于程序备份/数据日志/固件升级）
- 电池备份：3.6V 锂电池（IC698ACC701），保持 SRAM 及 RTC，典型寿命≥5年@23℃
- I/O 支持：通过 RX7i 背板（IC698CHSxxx）驱动 IC698 I/O 模块，最大 I/O 点数依背板槽位（典型 512 DI/DO，128 AI/AO 或更高需核对）
- 热备支持：支持 RX7i 冗余热备（需 IC698CRE030 或配对 CPE030 + 热备编程）
- 编程软件：Proficy Machine Edition (PME) v5.0+，IEC 61131-3（LD/FBD/ST/SFC/IL）
- 供电方式：由 RX7i 机架电源模块（IC698PSA100 / PSA200）通过背板供给 5V DC
- 功耗：典型 18.8 W（3.76A @ 5V）
- 安装方式：插入 RX7i 机架 Slot 1（或指定 CPU 槽），与电源模块相邻
- 工作温度：0 ～ +60℃（部分资料 -20～+60℃ 强化版，以手册为准）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 非凝露
- 认证：UL 508/ CE / FM Class I Div 2 / ABS / DNV
- 尺寸（模块）：约 280×38×180 mm (H×W×D)
产品介绍
IC698CPE030 是 PACSystems RX7i 系列的中端 CPU，带双独立以太网口可直接连 HMI/SCADA 或做控制器间 EGD 数据交换，不用额外以太网模块。它向下兼容 Series 90-70 部分 I/O 理念但用现代 VME64x 背板和 PME 编程，比老 90-70 CPU（如 IC697CPU788）快且内存大。
坦白讲，RX7i 现场最常见的坑有两个：一是电池耗尽后 SRAM 掉电丢失程序（Flash 里有 Config 但 Retain 变量清零），定期换 IC698ACC701 电池且带电操作；二是 CPE030 和增强版 CPE040（1GHz/20MB）固件不完全互换——升档要确认 PME 版本支持且重新编译下装，降档同理。换件前一定备份 .blk + .acf 文件。
应用场景与行业案例
痛点：老 Series 90-70 (IC697) 系统 CPU 老化难买，原编程器（MS-DOS 版 Logicmaster 90-70）跑不动新笔记本。RX7i CPE030 + PME 可迁移原逻辑（GE 提供迁移工具），保留 IC698 I/O 机架与接线，只换 CPU 和电源完成系统现代化。
典型场景：
- 电力/水务 — RX7i 做水厂/泵站主站，双 Eth 口分别接 SCADA 和上位 EGD 对时/数据交换
- 汽车/离散制造 — 装配线顺序控制，CF 卡本地存生产批次数据
- 老厂升级 — Series 90-70 → PACSystems RX7i，保留现场接线改背板
- 冗余要求 — 双 CPE030 做热备（需正确 lic 及编程设定），单 CPU 故障不停机
真实案例：
华东某污水处理厂原 Series 90-70 IC697CPU788 多次报 Battery Low 后程序丢失，备件停产。改上 RX7i 机架+IC698CPE030+IC698PSA100，原 90-70 I/O 换 IC698 对应模块（部分兼容迁移），Logicmaster 工程经 PME 导入转换重编译下装，保留梯形图逻辑。投产至今 8 年未出 CPU 故障。老师傅说——早知升 RX7i 这么顺，不该拖到电池漏液才动手。
