描述
产品详情

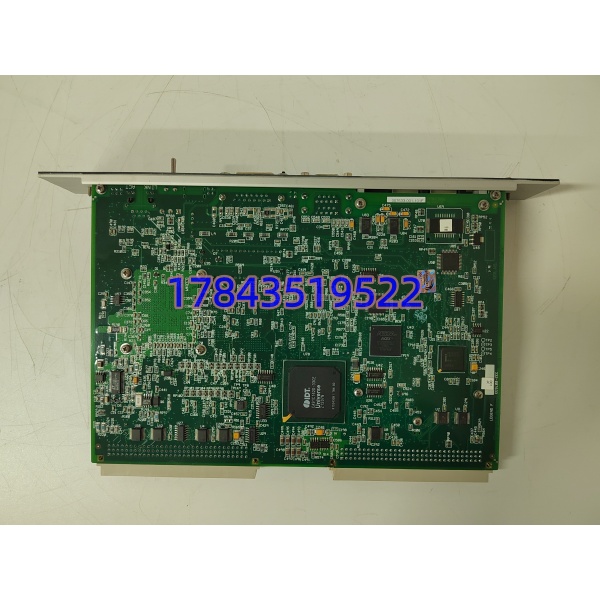

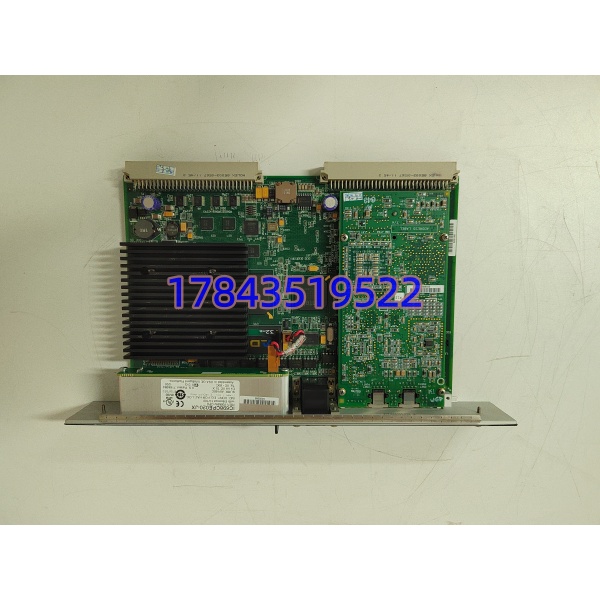

· 型号：IC698CPE020-JX（基型IC698CPE020，JX为渠道代码）
· 品牌：GE Fanuc / Emerson Automation
· 系列：PACSystems RX7i
规格参数
| 参数项 | 技术规格 |
|---|---|
| 处理器 | Intel Pentium III，700 MHz，带浮点单元 |
| 用户内存 | 10 MB 电池后备RAM（易失性，需CMOS电池） |
| 非易失存储 | 10 MB 闪存（NVRAM，程序/数据断电保持） |
| 布尔执行速度 | 0.14 ms / 1000触点或线圈（典型值） |
| 通信端口 | 2×10/100M以太网 RJ45（嵌入式交换，单IP），3×串口（2×RS-232/RS-485数据，1×RS-232站管理） |
| 支持协议 | 以太网：SRTP、EGD、Modbus TCP Server/Client；串口：Modbus RTU Slave、SNP、串行I/O |
| I/O容量 | 离散%I/%Q各32 Kbit，模拟%AI/%AQ各32 K字；最大本地I/O需核对手册 |
| 程序结构 | 最多512个程序块，单块最大128 KB |
| 背板接口 | VME64标准（RX7i机架插槽1），通过背板供+5 VDC |
| 背板电流 | +5 VDC典型1.2 A，额定4.5 A；+12 VDC 0.042 A；-12 VDC 0.008 A |
| 工作温度 | 0℃至+60℃（需风扇托盘才能达到上限，无风扇降额需核对） |
| 存储温度 | -40℃至+85℃ |
| 安装方式 | RX7i机架插卡，单槽宽度，不支持真正热插拔 |
| 编程软件 | Proficy Machine Edition Logic Developer PLC，IEC 61131-3（梯形图/ST/功能块/C/IL） |
产品介绍
这是RX7i平台的性能级CPU，不是RX3i那个小身板的CPE020混淆点——RX7i用VME64背板，插在机架插槽1，700 MHz Pentium III带浮点，跑复杂PID、配方、数据记录比老90-70系列快一截。10 MB RAM加10 MB闪存在那个年代算大容量，够塞下符号变量、事件日志和MES对接缓存，不用外挂数据模块。
和同系CPE010比，020多了浮点、更快扫描、更大内存，也能跟IC698CRE020做冗余配对。竞品对标是AB ControlLogix 1756-L61/L62，但GE这套胜在EGD协议原生多控制器数据共享，不用OPC中间件，现场集成老DCS混用时有优势。坦白讲，这货现在全是停产备件，价值在保老线不停机，不是新项目选型。
应用场景与行业案例
痛点切入：我在现场遇到过RX7i线跑石化催化进料，凌晨2点CPU CMOS电池没电，RAM丢程序，全线连锁停机。换模块最怕两件事——带电拔烧背板，或者新件里电池老化导致上电就清NVRAM。老旧PX7i/RX7i在电厂化学水、造纸湿部传动里还在跑，非它不可是因为VME背板带一堆专用90-70/IOM模块，硬升RX3i或AB要改机架和接线，预算和停机窗口都扛不住。
典型场景：
- 石化/炼油：催化裂化装置RX7i作为主站，通过EGD跟DCS交换2000+点，CPU做本地PID和压力联锁，换架构要停装置一个检修期，不现实。
- 电厂化学水处理：原水+除盐水+加药，RX7i带远程Genius总线，CPE020跑模拟量闭环，现场90-70 AI/AO存量太大，只能继续用原CPU备件。
- 造纸传动：湿部多传动用VME64背板挂高速计数和定位模块，020的0.14 ms/K布尔速度够飞剪和张力控制，换第三方要重做整柜接线。
- 冶金高炉上料：高温粉尘环境0~60℃带风扇托盘跑十年，备件只认IC698CPE020，新CPU不认老背板电压。
真实案例：南方某沿江电厂化学水处理间，2023年夏夜，#2线RX7i突然ERR灯常亮，扫描停了。值班电工一开始以为是I/O故障，热重启三次没用。我带测试好的IC698CPE020-JX二手件赶到，先拍原CMOS电池电压只有1.8 V，程序已丢。从工程师站用Machine Edition重新下装，旧备份吻合，拔原CPU（断电操作，背板禁止热插拔），插新件，上电RUN。全程停机47分钟，要是等新原厂订货交期3个月起，厂区除盐水断供就得停机减负荷。事后跟工艺主任说：这型号Emerson早停产，以后备两件测试过的二手，别省这钱。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。RX7i VME背板带电拔插大概率烧背板供电或锁死总线，必须全机架断电再更换。我在现场见过带电拔插后整排I/O模块通信全掉，只能全停复位。换件前拍三重确认：机架总空开断开，CMOS电池先换新，程序已备份到工程师站。
- 停产了有什么替代方案？原厂已停，官方路线是迁移到RX3i或CPE400，但这要换机架和重写I/O映射，老线基本不接受。实用替代是用测试好的同型号IC698CPE020（JX是渠道后缀，基型通用），成色分全新老库存/翻新/二手测试。实在找不到，可评估IC698CRE020冗余CPU做单工模式顶替，但固件版本要匹配，需核对GFK手册。
- 换CPU会丢程序吗？RAM靠CMOS电池保持，断电超电池寿命（一般3–5年）或拔电池会丢。闪存里存的是最后一次存盘的程序和符号，上电如电池失效会提示“Memory Lost”，需用Machine Edition重新下装。避坑：换件前先读原电池电压，新件上电进INIT/RUN前别乱清NVRAM，严格按三位开关操作。
- 成色与防伪怎么看？市面上全新原封基本不存在，多是老库存密封（查生产周戳，需核对手册）、翻新或拆机测试。看PCB焊点有无补焊反光，串口针有没有插拔磨损，电池座有没有腐蚀漏液痕。防伪主要靠Emerson原厂SN查不到就当第三方翻新，买带48小时上机架试运行质保的渠道。
