描述
产品详情

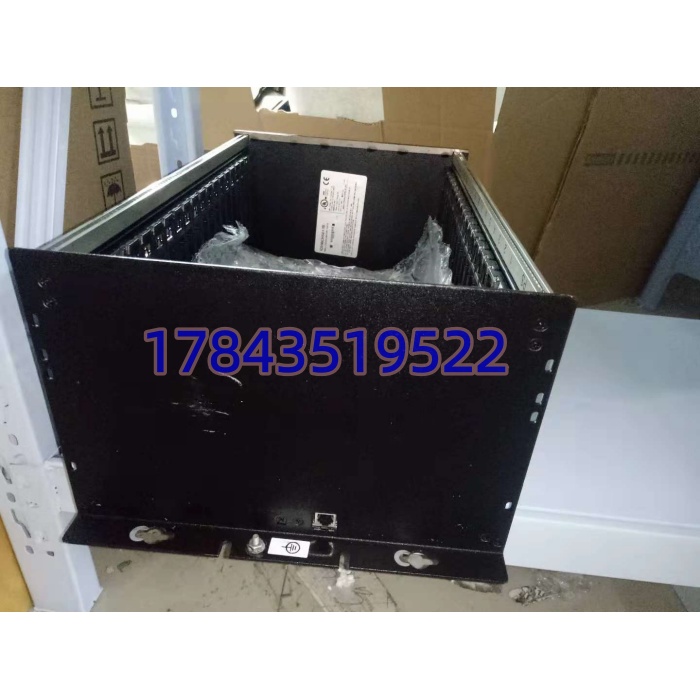

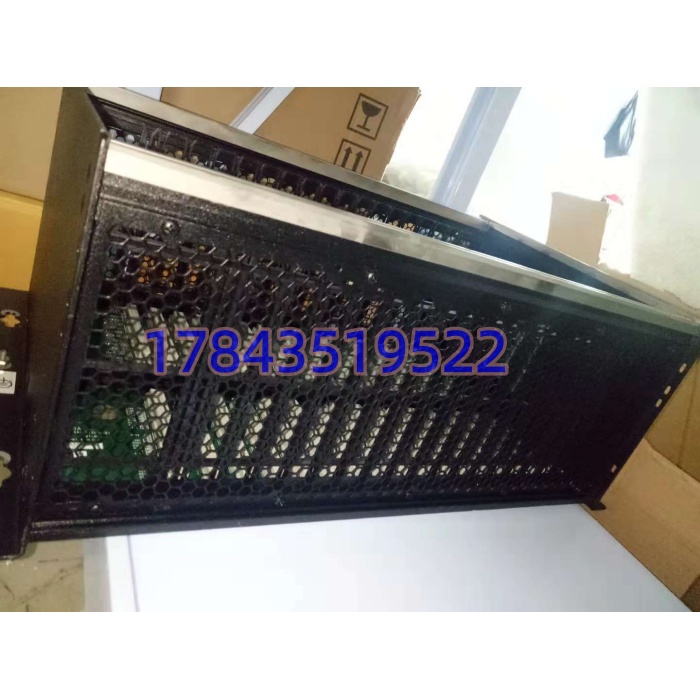

· 型号：IC698CHS017B
· 品牌：GE Fanuc（Emerson）
· 系列：PACSystems RX7i（IC698 前缀）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 槽位总数 | 17（Slot 0 电源，Slot 1 CPU，Slot 2–16 为 I/O/通讯/特殊模块，共 15 个通用槽） |
| 槽距 | 0.8 in（20.32 mm）单宽；双宽模块占 2 槽 |

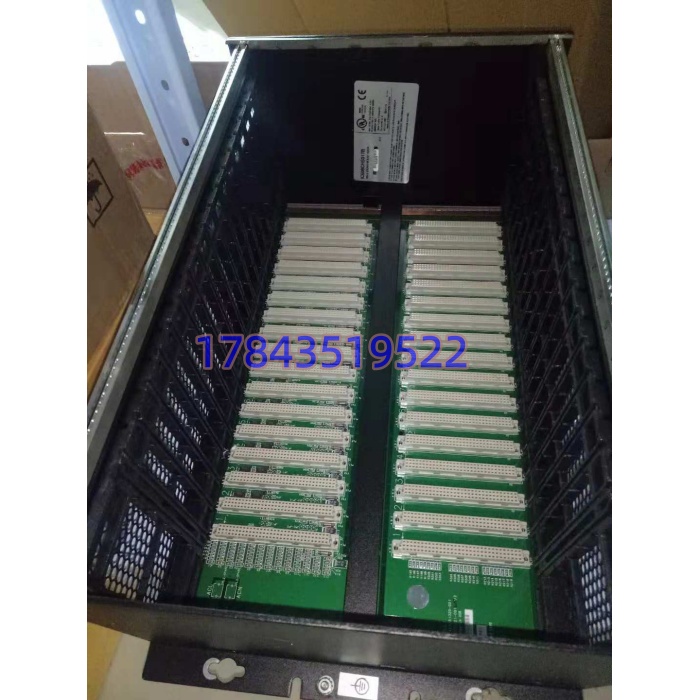

| 背板总线 | VME64 增强型，J1/J2 连接器，64-bit 数据路径，周期传输 |
| 寻址方式 | Slot Sense 插槽感应，无 DIP / 无跳线，地址由物理槽位决定 |
| 兼容模块 | RX7i 全系（IC698CPExxx CPU、IC698ETMxxx 以太网、IC698MDLxxx I/O）；Series 90-70（IC697/IC699 系列）；标准 VME 卡（VMIC、运动卡、视觉卡） |
| 电源支持 | Slot 0 插 IC698PSA100（85–264V AC / 100–150V DC，350W 级）；可双电源冗余 |
| 背板电流容量 | 5V DC 60 A（350W 配置）/ 12V 12 A / -12V 4 A |
| 安装形式 | 19″ 机柜前后面板安装（Rear-mount 设计），开放式需外罩 IP54+ 机柜 |
| 尺寸 | 283×483×190 mm（11.15×19.0×7.5 in H×W×D） |
| 散热 | 自然对流；满配高功耗模块建议机架间留 ≥230 mm 空间或加 IC698CHS 风扇组件 |
| 工作温度 | 0–60 ℃（B 版部分资料标至 70℃，以壳体铭牌为准） |
| 存储温度 | -40–+85 ℃ |
| 振动/冲击 | 运行振动 2g@10–500Hz，冲击 15g |
| 接地 | 侧面接地螺柱，AWG#12 线 + 星型垫圈接柜体；RX7i 模块面板上螺钉锁外壳，90-70 模块内置接地夹 |
| 软件配置 | CIMPLICITY Machine Edition / Logic Developer-PLC 做 I/O 点引用，不下程序到机架 |
| 生命周期 | RX7i 平台归 Emerson Legacy 维护档，IC698CHS017B 可订但交期长，市场以拆机/库存件为主 |
| 认证 | CE / UL / CSA / IEC 61131-2 |
产品介绍
IC698CHS017B 是 RX7i 控制站的”骨架”——一块带 VME64 背板的 17 槽钢架，自己不跑逻辑、不处理 I/O，只负责把电源、CPU、I/O、通讯卡的物理针脚连成一条 64-bit 并行总线，并通过 Slot Sense 让 CPU 插到 Slot 1 就知道”第 5 槽是 IC698MDL654 离散输入”。它和 Series 90-70 的 IC697CHSxxx 机架电气兼容但背板带宽更高，老 90-70 模块能直接插进来续命，这是 GE 当年保护用户投资的关键设计。B 版相对基础 017 主要改了电源入口浪涌抑制、背板走线屏蔽和满配温升，不是功能换代。
坦白讲，机架这种件现场最不容易”坏”，但最容易”被装错”。三点常见坑：① Slot 0 插了 90-70 老电源（IC697PWRxxx）硬上 RX7i 高功耗 CPU，背板 5V 电流不够，CPU 反复 INIT；② 双宽模块（如某些 90-70 模拟量）占两槽但组态里没留空槽，地址错位；③ 机架接地只接了柜体没接模块面板上螺钉，90-70 卡的屏蔽地悬空，AI 读数工频哼声。我在电站辅机柜见过最冤的：新到一颗 IC698CHS017B 换上去，CPU 不认第 9 槽的 VMIC 反射内存卡，查两天发现是旧机架用了 017 非 B 版、背板 J2 针脚有 2 根氧化，B 版针脚镀层厚一点就通了——同型号不同代，接触可靠性差一档。
应用场景与行业案例
机架故障表现很”钝”：某槽模块偶发不被 CPU 扫描（背板针氧化）、满配时 Slot 15/16 的卡供电跌（背板铜箔压降大）、Slot Sense 失效导致所有 I/O 地址偏移 1 槽、或者单纯机械变形插不紧模块。最麻烦的是第三种——程序里地址全对，但现场第 5 槽信号跑到第 6 槽变量里，查软件查到怀疑人生。
- 火电辅网/水利泵站：RX7i 配 IC698CPE010 + 多块 MDL 数字量 + ETM 以太网，17 槽留余量后期加卡，Slot Sense 免跳线省调试。
- 石化挤压造粒/罐区：90-70 老卡（IC697MDLxxx）直接插 017B 续命，不换 I/O 端子电缆，只升 CPU 到 RX7i。
- 船舶机舱/海上平台：B 版抗盐雾和浪涌优于基础 017，宽温存储 -40 起步，机舱高温 60℃ 能扛。
- 冶金轧线传动接口：背板挂 VMIC 反射内存卡做跨机柜高速数据共享，VME64 带宽比标准 VME 快近 4 倍。
- 老 90-70 系统大修改造过渡：原 IC697CHS 机架腐蚀变形，整柜换 IC698CHS017B，90-70 I/O 卡全数迁移，梯形图不变。
真实案例：2021 年东北某热电厂输煤程控，原 90-70 系统 IC697CHS768 机架 Slot 12 背板针脚断裂，导致该槽 IC697MDL654 输入全丢，皮带急停链每天误动两次。库存调一颗 IC698CHS017B，把原 90-70 电源（IC697PWR724）换成 IC698PSA100（老电源 5V 才 20A，带不动 RX7i 后续升级），90-70 的 MDL 卡和 VMIC 通讯卡全数拔下插新机架同槽位，CIMPLICITY 里槽位地址自动识别，梯形图一行没改。开机后 Slot 12 输入恢复，急停误动消失。电气主任原话：”机架自己不干活，但它一瘸，全柜都瘸；换机架比换 CPU 还救急。”
