描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | GE Fanuc / Emerson（现属GE IP） |
| 产品型号 | IC697BEM713 |
| 系列归属 | Series 90-70 PLC |
| 模块类型 | 总线传输模块（BTM） |
| 所需插槽数 | 1个 |
| 数据传输速率 | 500 KB/秒 |
| 最大扩展机架数 | 7个额外IC697机架 |
| 最大电缆长度 | 50英尺（约15.2米） |
| 电流消耗 | 1.4A @ 5V DC |
| 接口 | 1个并行编程器端口（顶部）+ 1个扩展端口（底部菊花链） |
| 配置方式 | MS-DOS或Windows编程软件，无需DIP开关 |
| 状态指示 | 3个绿色LED指示灯 |
| 安装限制 | 不能安装在Slot 1，必须装在任何中断源模块的右侧 |
产品深度介绍

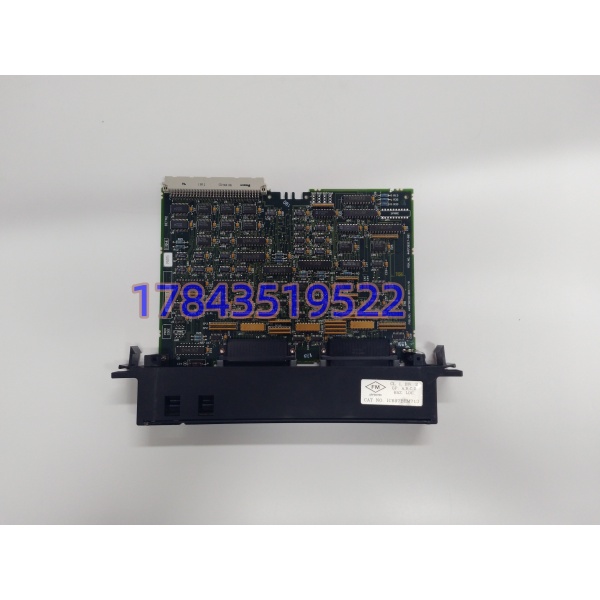

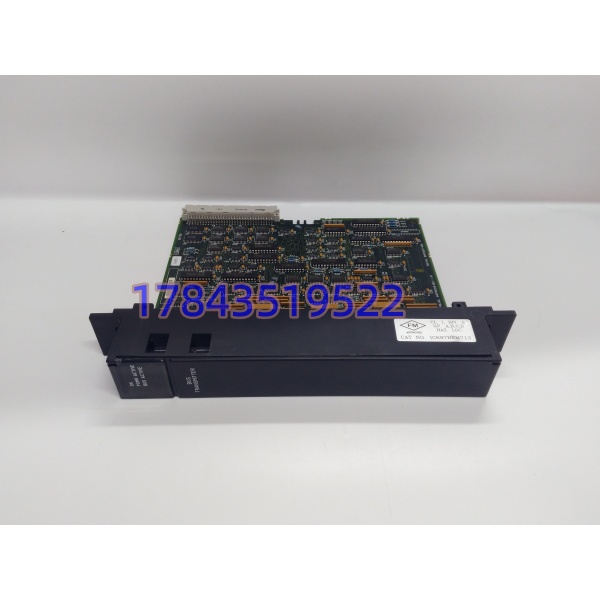

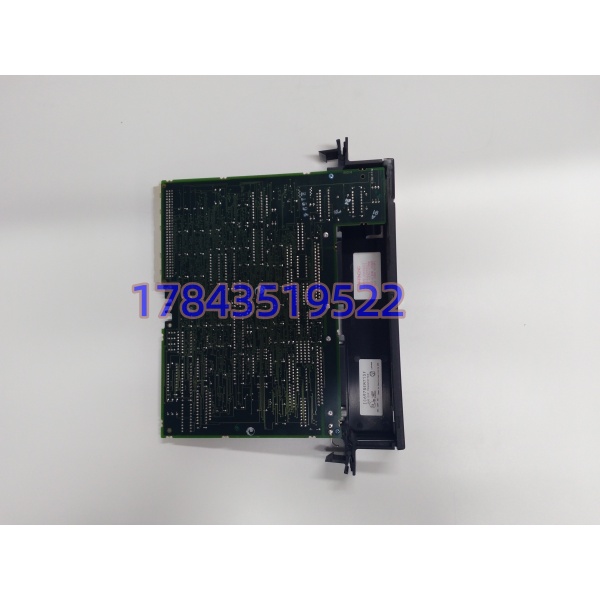

IC697BEM713是GE Fanuc Series 90-70 PLC系统中负责机架扩展的总线传输模块（BTM）。它的任务直白：当CPU主控机架的槽位不够用时，通过它把数据总线延伸到最多7个扩展机架上。
这模块占一个槽位，顶部接口接编程设备（比如电脑或编程器），底部接口通过菊花链方式连到各扩展机架的Bus Receiver Module（IC697BEM711）。500KB/s的传输速率在当年算高速并行总线了，虽然放在今天看不算快，但对于90-70系统这种成熟平台来说足够用。
配置上没有DIP开关那套老掉牙的东西，直接通过MS-DOS或Windows下的编程软件做软件配置。三个LED指示灯分别管模块状态、编程口通信状态和扩展总线通信状态——现场排查故障时一眼就能看明白问题出在哪一段。
应用场景与工程痛点
机架槽位不够用了怎么办？
用过Series 90-70的工程师都清楚，CPU机架的槽位数有限。一个项目做下来，AI/AO/DI/DO模块加上通讯模块、高速计数模块，还没上完就发现槽位见底了。这时候加CPU机架？CPU只认一个主架。唯一的办法是上BTM+BRM的组合，把扩展机架挂上去。
IC697BEM713就是干这个的。一个BTM最多拖7个扩展机架，每个扩展机架配一个BRM（IC697BEM711），通过50英尺长的总线电缆串起来。装的时候有件事得记住——这玩意儿不能塞进Slot 1，必须放在任何中断源模块的右边。手册上这么写，实际踩坑的人也真不少。
典型应用场景：
- 大型生产线 – 分布式I/O布局
一条汽车焊装线，传感器和执行器分布在几十米长的产线上。把所有I/O模块塞进主控机架不现实，用BTM把I/O机架分布在现场附近，缩短信号线长度，减少干扰。 - 过程控制 – 多机架冗余配置
化工或电力项目，I/O点数动辄上千点。主CPU机架放CPU和通讯模块，扩展机架专门放模拟量模块和数字量模块，分区管理，维护时也更清晰。 - 系统扩容改造
老系统用了十年，突然要增加几个控制回路。原机架槽位满了，直接加一个扩展机架和BRM模块，不用动原有配置，工程量最小。
案例：华南某纸厂DCS改造
前年广东一家纸厂的造纸机传动控制系统改造，用的是Series 90-70平台。原系统CPU机架插满了，要新增两台变频器的速度控制和反馈采集，至少需要2个AI模块和2个AO模块，外加一个通讯模块，算下来要4个槽位。
仪表主管老陈算了算：换更大的机架？机柜尺寸定了，换不了。删减原有模块？更不可能。最后就是用IC697BEM713加一个扩展机架搞定。老陈说：”一块BTM加一个扩展机架，比你折腾半天重新布线省事多了。”
