产品详情

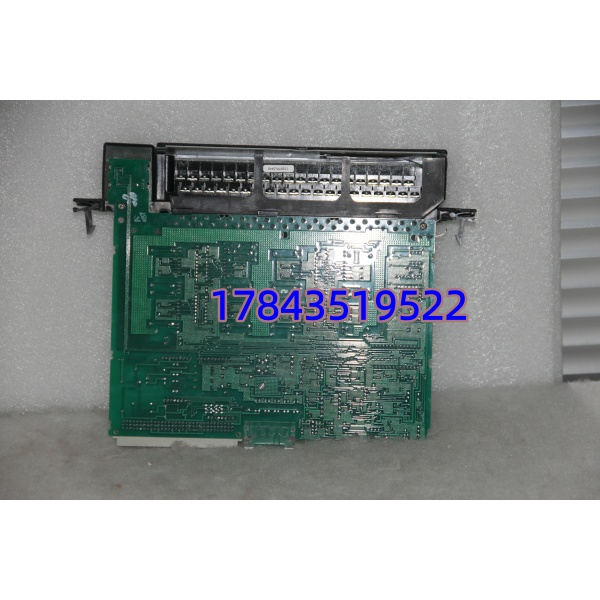

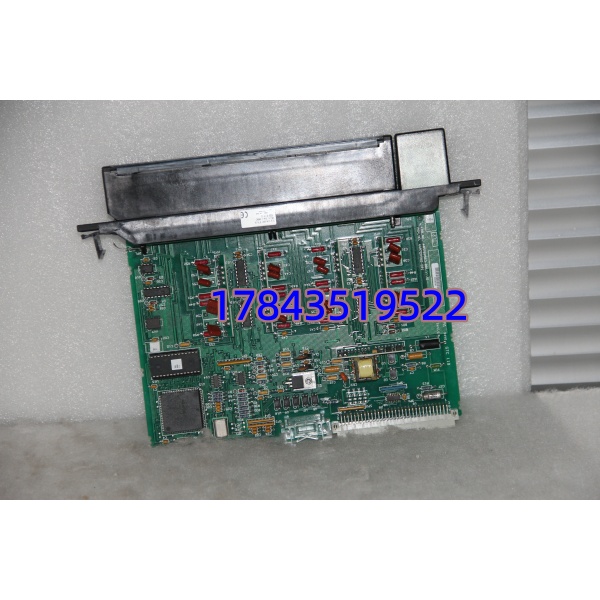

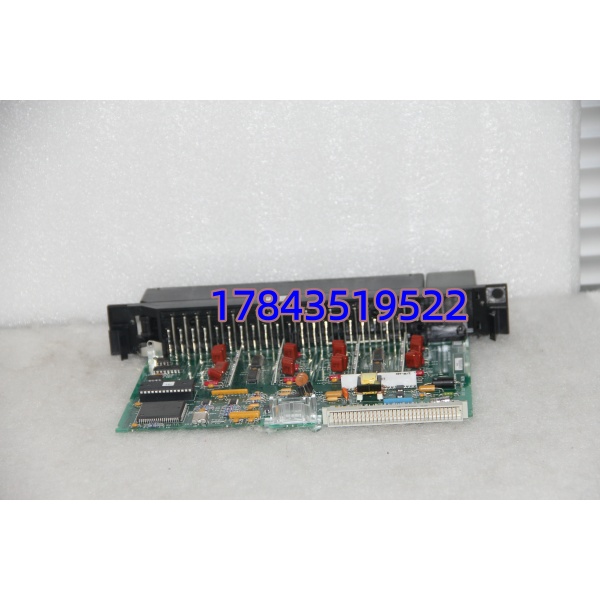

· 型号：IC697ALG440（4-Channel Analog Output Module，Series 90-70）
· 品牌：GE Fanuc（现属 Emerson Automation，GE Vernova Legacy 产品线）
· 系列：GE Series 90-70 PLC — Analog Output Module
技术参数
- 制造商：General Electric (GE Fanuc)，现 Emerson Automation Solutions
- 模块型号：IC697ALG440（后缀 -A/-B/-D 等为硬件修订，功能兼容；严格来说早期批次分辨率标称12位，后期可达16位，以原厂Datasheet GFK-0788为准）
- 适用系统：GE Series 90-70 全系列 CPU 机架（IC697CHS750/711/790 等），须与 IC697PWR711/720/330 系列机架电源配合使用
- 模块类型：模拟量输出（AO），单槽宽度
- 输出通道数：4 通道，各通道独立通过 LogicMaster / Proficy Machine Edition 软件配置类型与量程
- 电压输出范围：0–5 VDC、0–10 VDC、±5 VDC、±10 VDC
- 电流输出范围：0–20 mA、4–20 mA（每通道需外接回路电源，模块提供电流灌/源）
- 分辨率：12 位标准（后期批次 16 位，65,536 阶），满量程精度典型 ±0.1%（电压）/ ±0.2%（电流）
- 输出更新速率：约 10 ms/通道（软件可设刷新周期，受 %AQ 映像区刷新影响）
- 输出驱动能力：电压输出最大负载 5 mA；电流输出典型回路电阻 ≤500 Ω（随供电电压）
- 隔离方式：通道间及通道–背板间光电隔离（典型通道间 250 VAC rms 工作隔离，模块–背板 500 VAC）
- 背板功耗：约 0.4 A @ +5 VDC（由机架电源经背板供给，不需外部 24VDC 逻辑电源——这点常被误认为要外接）
- 诊断功能：开路/过载检测、模块状态 LED（OK / CH1–CH4 Active）、可向 CPU 报故障代码
- 配置方式：纯软件配置（LogicMaster 90-70 或 Proficy ME），无 DIP 开关；出厂默认通常为禁用状态须手动使能
- 工作温度：0℃～+60℃（32–140℉），部分资料标扩展温 -20～+70℃（涂层版），5%–95% RH 非冷凝，IP20 柜内
- 认证：UL Listed、CE 认可元件，符合 IEC 61131-2
- 停产状态：Series 90-70 全线 EOL（GE 官方 2017 年终产通知），IC697ALG440 新造已断，市面为 NOS（库存余料）或专业翻新版
产品介绍
某个石化重整装置碰过一回——操作员反映 90-70 控制的燃料调节阀（4–20mA）在 50% 开度附近有死区跳动，查 AO 寄存器数值正常但现场表读 11.8–12.2mA 来回晃。拆下 IC697ALG440 发现端子排背面一通道光耦老化导致输出漂移，换块经校准翻新版后归零。这模块是 90-70 里最常用的 4 通道 AO，区别于需要扩展板的 ALG230 子系统——它独立插槽、背板取电、软件配量程，现场接线也简单：电流输出串入 24VDC 外供回路（模块本身不供 24V！），电压输出直接并接高阻抗负载。
采购端提醒三点。第一，Series 90-70 已全面 EOL，IC697ALG440 官方无新货，靠谱渠道是带校准报告（信号注入验证 0%/50%/100% 量程输出误差）的 NOS 或翻新版，要求附序列号标签照。第二，严格来说它不从外部取 24VDC 逻辑电源（部分买家误以为要像某些第三方 AO 那样外接激励），只要机架电源 PWR711/720 正常背板 +5V 够就能工作——但 4–20mA 输出回路本身须有外部 24VDC 串入负载侧。第三，按 ABC 分类属 A～B 类（影响过程控制品质），建议装置有多套同型 90-70 时间备 N+1 块冷备或至少保有一台经标定的轮换件。新项目勿再选 90-70，应评估迁移至 PACSystems RX3i/RX7i 或 Emerson 方案。
替换与升级建议
✅ 直接替换
- IC697ALG440 ←→ -A / -B / -D / -F（后缀差异为硬件修订/涂层，插槽及组态兼容，直接原位替换）。插上后在 Proficy ME 确认模块被识别、重新下装硬件配置使能各通道量程即可，不需改逻辑程序。
- IC697ALG441（双通道 AO 某些版本）——物理兼容但通道数不同（仅 2 通道），若原程序引用 %AQ[3..] 以上地址会越界，不可直接替入原 4 通道槽位，仅适合机架重组时降配使用。
⚠️ 软件兼容（需改组态／硬件架构）
- IC697ALG442 / IC697ALG600 系列——部分为不同通道数或隔离架构，插槽物理兼容但固件握手不同，需确认 CPU 固件版本支持并在 ME 中重配硬件——不作为紧急救火首选替换，仅系统级改造时参考。
- 升级 PACSystems RX3i（IC695ALG600 系列 AO）→ 需换底板+CPU+重新导入/映射 %AQ 地址，属平台迁移工程。
❌ 硬件不兼容
- IC697ALG230/231/321/330（模拟量输入模块）——物理同槽但功能相反，插错会导致无 AO 输出且可能误报配置不匹配。
- VersaMax / RX3i / Series 90-30 AO 模块——背板引脚与总线协议不同，完全不可插入 90-70 机架。
