产品详情

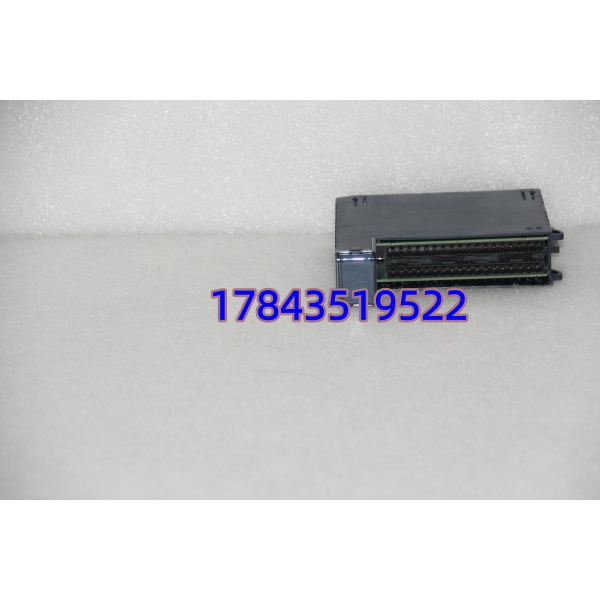

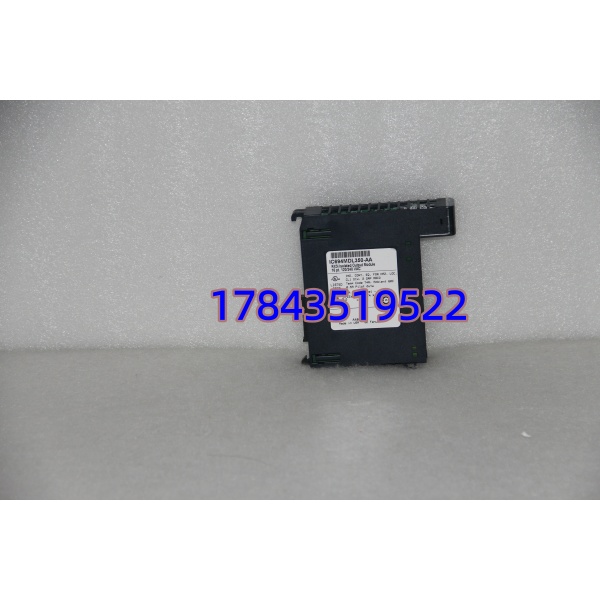

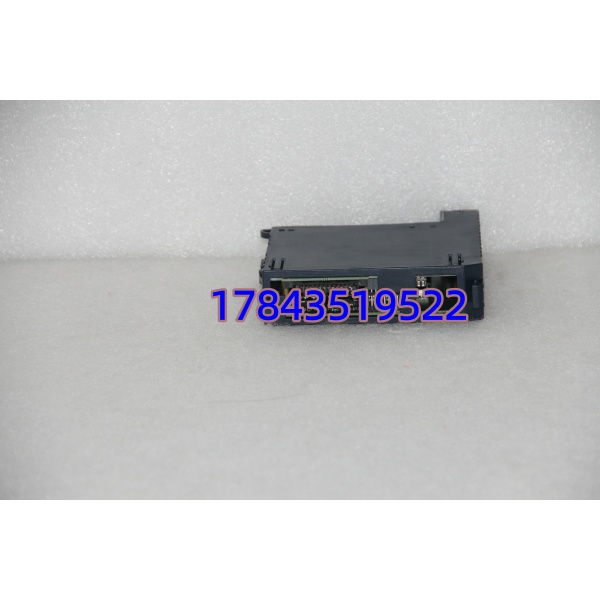

· 型号：IC694MDL350
· 品牌：GE（GE Fanuc / Emerson Automation Solutions）
· 系列：PACSystems RX3i — 16-Channel Isolated AC Discrete Output Module（Discontinued）
技术参数
| 参数项 | 规格值（以实物铭牌及 GFK-2222 RX3i Hardware Manual 为准） |
|---|---|
| 完整型号 | IC694MDL350 — PACSystems RX3i 16-Point Isolated AC Output Module |
| 制造商 | GE Fanuc Automation / Emerson Automation Solutions (USA) |
| 产品类别 | RX3i 离散交流输出 — Triac 隔离型 DO 模块 |
| 输出通道数 | 16 点，Form A（N.O. 常开），各通道独立隔离 |
| 额定输出电压 | 120 VAC / 240 VAC（工作范围 74–265 VAC，47–63 Hz） |
| 最大输出电流 | 2 A/点 @ 30℃，1 A/点 @ 60℃，模块总计 ≤20 A（UL 安装） |
| 浪涌电流 | 20 A 每点（每 AC 半周） |
| 关态漏电流 | ≤ 2.0 mA（典型 @ 265VAC） |
| 输出压降 | ≤ 1.5 VAC（导通时 Triac 两端） |
| 开关响应 | ON ≤ ½ AC Cycle，OFF ≤ ½ AC Cycle |
| 隔离电压 | 通道↔背板 250 VAC 连续 / 1500 VAC 1min；通道↔通道 250 VAC 连续 |
| 背板电源消耗 | 5 VDC 典型 315 mA（全输出 ON），24 VDC 内部由背板供给逻辑侧 |
| 配置 DIP | 模块背面 DIP 开关设”Hold Last State”或”Force Off on CPU Stop/Watchdog”（需拔模块设置） |
| 诊断功能 | 端子块在位检测（TB LED 红=未侦测/松动），各通道状态 LED |
| 必需端子块 | IC694TBB032（螺栓式）/ IC694TBB132（扩展螺栓）/ IC694TBS032（弹簧式）/ IC694TBS132（扩展弹簧），单独订购不随模块附带 |
| 安装位置 | PACSystems RX3i 机架（IC694CHS012 / IC694CHS024 等）任意 I/O 槽位 |
| 固件要求 | RX3i CPU 固件 Version 3.50 或更高 |
| 工作温度 | 0～+60℃（存储 -40～+85℃），5～95% RH 无凝露 |
| 认证 | UL 508、CSA C22.2 No.142、CE，Class I Div 2（部分批次） |
| 生命周期 | Discontinued / Obsolete — GE/Emerson 已停产，原厂无新造，市场仅 NOS 及拆机烤机/翻新品 |
产品介绍
（技术定位直入）在某个化工厂配料间碰过一回：RX3i 站 16 点 AC DO 模块报”TB Missing”——查下来是端子块锁紧螺钉长期热胀冷缩致微退，模块检测脚失连而非模块本身坏，重新压紧恢复。但也说明 IC694MDL350 的失效模式除了 Triac 击穿（感性负载反峰吸收不足时偶有）更多是伴随端子块老化。它是 RX3i 家族里专为交流负载设计的隔离输出卡：16 路独立 Triac 各带光电隔离，可直接切换 120/240VAC 接触器线圈、声光报警器、加热管 SSR 触发等，背板 DIP 可配 CPU 停顿时输出保持最后一态或强制关断——这点对安全联锁回路很重要。它不替 24V DC 晶体管输出（IC695MDL650 等），也不兼容 Series 90-30 机架。
从 CRO 讲属 B 类 Legacy 件：Emerson 已 EOL，整柜迁移 Proficy RX3i→CPE3050(PACSystems RXi)/ControlLogix 属大型技改。对仍跑 RX3i 的装置建议趁有带烤机报告的 NOS 或认证翻新品 Lock 1 块（单机架）或 N+1 共享（多同构机架），持有成本（千百元级）对比一次因 AC 输出全失导致阀门/报警失控的机会成本说得通。采购时让供方做”带端子块实际上电——依次触发各通道 Triac 带 120VAC 指示灯负载验证导通/关断 + TB 拔插检测报警”，二手件重点听 Triac 关断后漏电流不过大（用 mA 表测 OFF 态漏电流 <2mA 为佳）。
替换与升级建议
✅ 直接替换
- 同完整 P/N IC694MDL350（含兼容后缀 -BA/-DA，同代 Rev 内随意互换） — 断电拔旧模块（保留现现场端子块 IC694TBB032/TBS032 不动扣回），插新模块，CPU 自动重识别无需改组态。唯一正确做法。若旧端子块老化开裂建议同步更换同型号端子块（接线需重接）。
⚠️ 软件兼容需改配置（有条件替代，不推荐紧急替用）
- IC695MDL350（若有——注：IC695 系列多指 DC 输出，AC 隔离输出 RX3i 通常仍用 IC694MDL350 无直接 695 代品）／ IC694MDL340（12/24VDC 隔离 Relay DO） — MDL340 是继电器输出可带 AC 负载但电压/电流规格不同（继电器机械寿命、最大切换电压不同）且每点 2A 类似但非 Triac 零压开关；若您现场全部为 120/240VAC 负载 MDL340 可临时替但需确认负载类型适合继电器（无 dV/dt 问题）并重新下硬件组态+I/O 映射。不推荐作 1:1 热插替用。[请以原厂手册为准]
- IC694MDL930（90-30 继电器输出模块） — 物理不兼容 RX3i 背板，不能替。
❌ 硬件不兼容
- Series 90-30（IC693MDL930 等）、VersaMax、ControlLogix、S7-300 DO — 背板/基座不同，物理无法插入 RX3i 机架。整机 RX3i→PACSystems RXi/CPE3050 或跨品牌迁移属大型技改（需换 CPU+电源+基座+重新组态）。
