产品详情

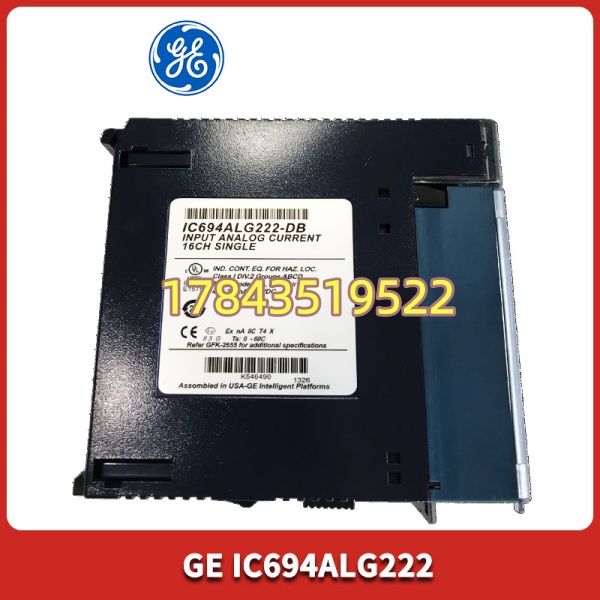

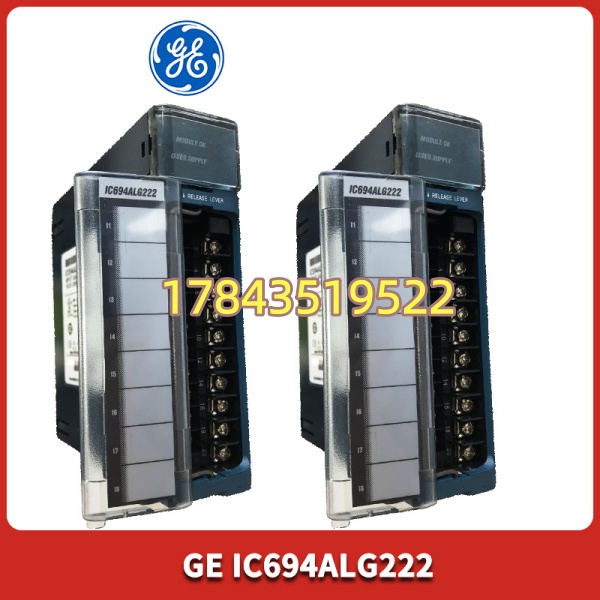

· 型号：IC694ALG222
· 品牌：GE Fanuc / Emerson Automation
· 系列：PACSystems RX3i
规格参数
- 模块类型：RX3i 模拟量输入模块（Analog Input，Current）
- 订货号：IC694ALG222
- 通道数：16 通道，单端（Single-ended）输入，无差分对
- 输入信号范围：软件可组态 4–20mA、0–20mA、±20mA（默认 4–20mA）
- 分辨率：16 位（含符号位，有效 15 位 + 符号）
- 精度：典型 ±0.1% FS @ 25℃，全温范围 ±0.2% FS
- 输入阻抗：约 250 Ω（4–20mA 时产生 1–5V 压降）
- 转换时间：每通道 5ms（全通道扫描周期 80ms）
- 隔离：通道至背板 250V AC RMS（连续），通道组间共享公共端（单端无通道间隔离）
- 过量程能力：最大 ±35mA 持续，内部自恢复保护
- 供电：由 RX3i 机架背板供 +5V DC（典型 0.5A）及 +24V DC（传感器激励辅助，依配置）
- 配套端子：需配 IC694ACC300 弹簧端子块（20 位）或 IC694ACC310 螺钉端子块，不可混用普通 IC693 端子
- 状态指示：模块 OK LED，各通道活动 LED（依固件版本）
- 热插拔：支持在线插拔（Live Insertion），RX3i 机架不停机更换
- 安装：插 IC695 机架任意 I/O 槽位，35mm DIN 导轨（机架安装）
- 工作环境：0～+60℃，5～95% RH 无凝露，IP20
- 认证：UL、cUL、CE、FM Class I Div 2（以铭牌为准）
产品介绍
IC694ALG222 是 GE RX3i 里最常用的 16 路电流型模拟量输入卡，专门接现场的 4–20mA 变送器（压力、流量、液位、温度变送器等）。16 位分辨率对大多数过程控制够用，单端输入结构省端子但通道间不隔离——这意味着如果现场有共模电压差异大的回路，需要外部隔离栅。模块本身带 250V 隔离只是通道对背板，不是通道对通道。
坦白讲，RX3i 系列已随 GE 自动化业务出售/整合进入 EOL 状态，原厂新机基本绝迹，现在流通的全是 NOS 或测过拆机件。它和 90-30 的 IC693ALG223 物理尺寸不同，不能插 IC693 机架——RX3i 用 IC695 机架，买前确认你柜内是哪种。有一点要注意：二手拆机 ALG222 最怕端子排弹簧疲劳或输入通道被浪涌打坏，到货最好用标准信号源逐通道打个值验证。
应用场景与行业案例
痛点切入
化工厂反应工段夜班 DCS 上 16 路液位趋势突然全部归零，查是 IC694ALG222 所有通道无信号——量端子排有 4–20mA 输入但模块内部 A/D 参考电压漂移。原系统 RX3i 不动架构，换块测过拆机 ALG222 恢复。老 RX3i 这种 AI 卡一坏整段工艺参数失明，备件续命是唯一选择。
典型场景
- 水处理/污水厂 — 16 路 4–20mA 变送器（pH、溶解氧、浊度、液位）进 RX3i，ALG222 单卡搞定
- 食品饮料发酵罐 — 温度、压力、搅拌转速、溶氧等多参数模拟量采集，16 通道紧凑省槽位
- 冶金加热炉 — 炉膛负压、助燃风流量、煤气流量等 4–20mA 信号进 RX3i 做 PID
- 老厂 MRO 替换 — 原 BOM/EPLAN 标 IC694ALG222，直接同型号替换故障 AI 卡
真实案例
华东某 2×300MW 热电化水站，夜班 #3 澄清池 8 路液位/流量趋势同时跳变，查 IC694ALG222 Slot 5 通道 1–8 值漂移。先查端子排接线及变送器供电正常——拔下模块闻有轻微焦糊味（内部电源滤波电容老化）。库房有测 OK 拆机 。断电→拔出旧模块（记录槽位及端子接线照片）→装新模块→按照片复原 4–20mA 信号线及 24V 传感器电源→上电→用 PME 在线监视模拟量值恢复正常→做量程标定。全程约 25 分钟。老师傅后来说早该按 10% 比例备 AI 卡——这东西受柜内高温加速老化。有一点要注意——换模块前确认端子块 IC694ACC300 无氧化，必要时连同端子块一起换。
常见问题解答 (FAQ)
支持。RX3i 机架设计允许带电插拔 I/O 模块。热拔会使这 16 路模拟量瞬时丢失——若参与重要联锁需先确认可短时旁路或切手动。换上新模块后 RX3i 自动识别，无需重下装硬件配置（参数存 CPU）。
Q2：和 IC693ALG223（90-30 系列）能互换吗？和 IC694ALG221 区别？
不能。 插 RX3i（IC695）机架，IC693ALG223 插 90-30（IC693）机架，物理尺寸和背板总线不同。IC694ALG221 是 8 通道差分输入（隔离通道间），ALG222 是 16 通道单端（无通道间隔离）——选型时依现场信号回路共模电压决定，共模高选 ALG221，普通 4–20mA 变送器选 ALG222 省槽位。
Q3：停产了官方迁移方案？原有 PME 程序能直接跑吗？
Emerson 官方推 newer PACSystems 或第三方替代。 工程（Proficy Machine Edition 配置）在同代 RX3i 间直接兼容——换同型号模块插上即用。若要升级 RX3i 整体需重配 I/O 及接线。老装置续命就是囤测过 NOS/拆机 ALG222。
Q4：配什么端子块？能用旧 90-30 端子吗？
必须配 IC694ACC300（弹簧型）或 IC694ACC310（螺钉型）端子块。不能用 IC693 系列端子——物理插脚和接线定义不同，硬插会损模块。老柜通常已有端子块，只换模块本体即可，但若端子氧化严重建议同换。
Q5：二手/拆机件怎么验？
① 外观无烧灼、端子无氧化；② 插测试 RX3i 机架或原位槽上电 OK 绿灯；③ 用标准 4–20mA 信号源逐通道注入 4/12/20mA 验证读数误差 ≤0.2%；④ 查模块侧面 Rev 版本（Rev C/D 常见）与你现系统兼容。警惕标签打磨件。
Q6：通道间不隔离会有什么问题？怎么解决？
单端输入意味着所有 16 通道共享信号公共端（COM），若现场变送器电源不共地或存在较大共模电压，会造成测量漂移甚至烧通道。解决办法：在危险回路前加信号隔离栅（一入一出），或选用 IC694ALG221（8 通道差分隔离型）。
Q7：前面板 LED 含义？
OK 绿=模块正常；FLT 红=模块故障（自检失败/配置不匹配）；各通道 LED（依版本）闪表示有信号输入。若 OK 不亮查背板供电和槽位地址。
