描述
产品详情
· 型号：IC693MDL753
· 品牌：GE Fanuc / Emerson（Series 90-30 Legacy）
· 系列：GE Series 90-30 PLC — 24VDC Source Discrete Output Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 目录号 | IC693MDL753（含后缀 K / KA 等版本标识） |
| 适用机架 | IC693CHS391 / CHS392 / CHS398 — Slot 2~4（CPU 槽右侧任意 I/O 槽） |
| 输出点数 | 16 点离散量输出，分为 2 组 × 8 点，每组独立正公共端（VCOM A / VCOM B） |
| 输出电压 | 24 VDC（工作范围 20.4 ~ 28.8 VDC，外部负载电源独立供给） |
| 输出类型 | 正逻辑 Source（源型）——输出点向负载供 +24V，负载另一端回 0V(GND) |
| 额定负载电流 | 0.5 A / 点（稳态），最大浪涌 2 A（≤10 ms） |
| 每组最大电流 | 2.0 A / 8 点组 |
| 模块总输出电流 | 8.0 A（全部 16 点合计，受外部电源与散热限制） |
| ON 状态电压降 | ≤ 0.5 V @ 0.5 A（典型 0.2~0.3 V） |
| OFF 态漏电流 | ≤ 0.1 mA |
| 保护功能 | 输出点过流/短路保护（关断故障点），热关断，上电缺省 OFF |
| 响应时间 | 接通 ≤ 0.5 ms / 断开 ≤ 1.0 ms（典型） |
| 隔离电压 | 1500 V AC 现场侧↔逻辑侧（光耦隔离），组内无隔离 |
| 背板功耗 | 典型 5VDC @ 110 mA |
| 工作温度 | 0 ~ +60℃（32~140℉），存储 -40 ~ +85℃ |
| 认证 | UL 508、CSA、CE，符合 IEC 61131-2 |
产品介绍
某汽车线改造碰过原柜两块 MDL753 驱动电磁阀，扩建追加一块误订成 MDL752——梯形图跑正常、模块 LED 亮但现场阀不动作，查半小时才发现新模块是 Sink 型而柜内公共端按 Source 接 +24V，极性反了。IC693MDL753 的价值就在于它是 90-30 里最通用的 24VDC 晶体管输出，每组独立 COM 方便分路供电或分路熔断，0.5A/点够驱指示灯、小型电磁阀、中继线圈，且带短路保护不像继电器模块有机械寿命之忧。

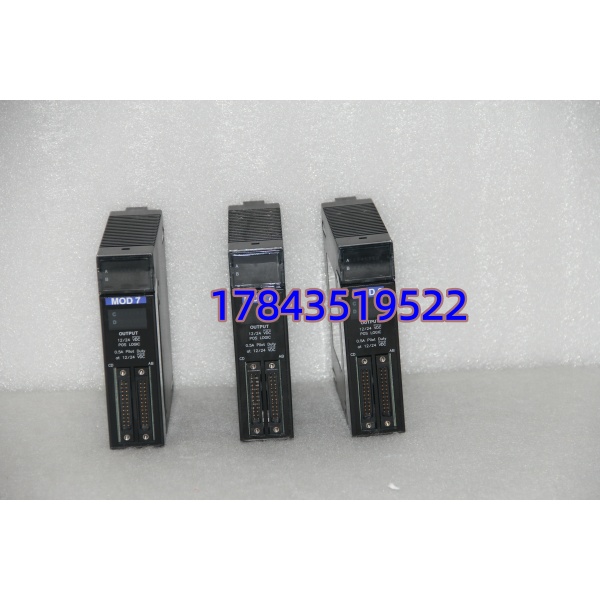

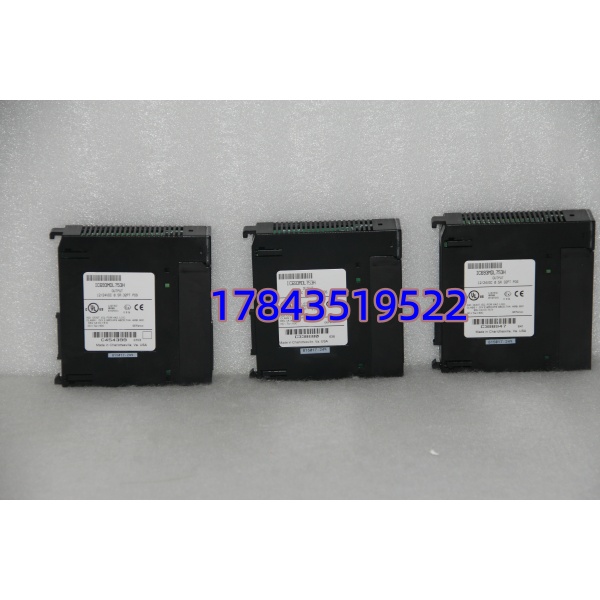

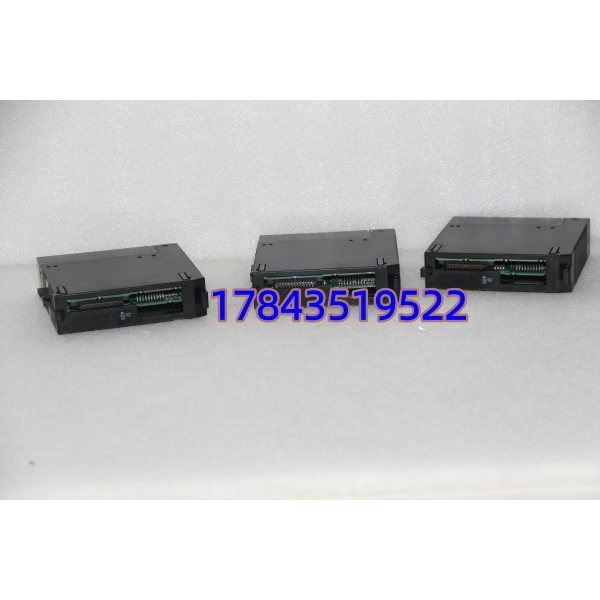

本件为 GE Fanuc Series 90-30 原装 IC693MDL753，经 16 点逐点带载（电阻负载模拟 0.5A）验证 LED 指示、导通压降及过流关断功能正常。停产件市面以测好 NOS 或拆机件流通，交期通常 1–3 工作日（视库存）。提醒两点：① 模块本身不供负载电源，须外部 24VDC 接入各组 VCOM；② 感性负载（继电器线圈/电磁阀）建议并联续流二极管（外接），模块内有钳位但外部吸收可延长寿命。
替换与升级建议
✅ 直接替换
- IC693MDL753 ↔ IC693MDL753（不同后缀 K/KA 等，电气一致）插回任意 I/O 槽，原程序 I/O 映射不变，无工程改动。确认外部 24VDC 负载电源接入各组 VCOM 且极性为 Source 接法。
⚠️ 软件兼容（需改接线或配置）
- IC693MDL752（24VDC Sink/Negative Logic 输出）物理插槽兼容但输出极性相反——752 为 Sink（公共端接 +24V，输出点灌电流回 0V），若原柜按 753 Source 接线（COM 接 +24V、负载回 0V）则 752 不能直接替，需改现场公共端接法或负载接线。程序地址无需改，属”可替但要改柜内接线”。
- IC693MDL754（8 点 Relay 继电器输出）同为 90-30 输出模块但点数减半、响应慢、有机械寿命，物理槽兼容——需改硬件配置中点数映射（8 点 vs 16 点）并重新下载，适合负载含交流或需完全隔离的场合，不推荐单纯作 753 备件除非原设计就是继电器型。
❌ 硬件不兼容
- IC693MDL930/931（120/230VAC Triac 输出）——电压等级不同，严禁替用。
- IC694MDLxxx（RX3i）/ IC200MDLxxx（VersaMax）——背板引脚与总线不同，不能插入 Series 90-30 机架。
