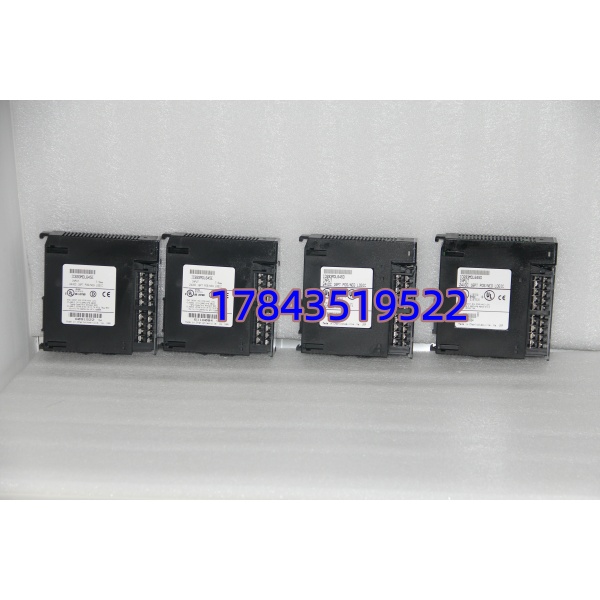

GE IC693MDL645 | 24VDC 正逻辑 16点数字量输入模块（Series 90-30）
GE IC693MDL645 | 24VDC 正逻辑 16点数字量输入模块（Series 90-30） - 图片 2
GE IC693MDL645 | 24VDC 正逻辑 16点数字量输入模块（Series 90-30） - 图片 3

GE IC693MDL645 | 24VDC 正逻辑 16点数字量输入模块（Series 90-30）

原价为：¥6,545.00。当前价格为：¥3,454.00。

产品核心摘要

  • 型号：IC693MDL645 品牌：GE Fanuc（现 Emerson Automation 承接服务） 系列：Series 90-30 PLC — 数字量输入模块
  • 核心功能：将现场 16 路 24 VDC 开关量信号（正逻辑/Source/Sink 可配线）经光电隔离读入 Series 90-30 CPU 的 %I 输入映像表，每点独立 LED 指示状态，适配按钮、限位开关、接近传感器等 PNP 或 NPN 汇点接线。
  • 产品类型：16 通道 24 VDC 数字量输入模块（Positive Logic / Sink Input），机架插槽安装，背板取 5 VDC 供电
  • 关键规格：16 ch DI｜额定 24 VDC（15–30 VDC 工作）｜正逻辑（高=ON）｜响应 ≤7 ms｜背板 5 VDC 80 mA｜0–60℃
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：IC693MDL645

· 品牌：GE Fanuc Automation（现归属 Emerson Automation / 艾默生自动化继承支持）

· 系列：GE Series 90-30 PLC — 16 点 24 VDC 数字量输入模块（Positive Logic）

技术参数

  • 完整型号：IC693MDL645（常见后缀 -CA=三防涂层，-LT=宽温，-RR=备件修订；电气功能相同）
  • 模块类型：16 通道 24 VDC 数字量输入模块（Positive Logic / Sinking Input）
  • 适用系统：GE Fanuc Series 90-30 PLC，安装于 IC693CHS391/CHS392/CHS398 等底板任意 I/O 槽位
  • 输入通道数：16 点，分组为两组 ×8 点，每组共用一个外部 24 VDC 回流（COM）端
  • 输入信号类型：24 VDC 正逻辑（ON = 输入点接 +24 VDC，COM 接 0 VDC 即 DC Common），可配线接 PNP 传感器输出或 NPN 汇点开关（现场侧提供高电平有效）
  • 工作电压范围：15–30 VDC（典型 24 VDC ±20%），逻辑 0：0–5 VDC；逻辑 1 阈值：11–15 VDC（典型 15 VDC 确认 ON）
  • 输入电流（典型）：约 7 mA @24 VDC per point（点亮 LED + 光耦驱动）
  • 输入响应时间：ON ≤7 ms，OFF ≤7 ms（典型滤波设定下；可通过 Logicmaster / Proficy ME 选 1 ms / 3 ms / 7 ms / 10 ms 滤波）
  • 隔离：现场侧↔逻辑侧 1500 VAC（1 min 测试），组内通道不隔离，组间共 COM
  • ON 状态指示灯：每通道独立 LED（绿色），亮=对应输入点检测到有效 24 VDC
  • 背板电源消耗：+5 VDC 典型 80 mA（最大 115 mA），无外部 24 VDC 供电要求（现场 24 VDC 仅用于信号回路）
  • PLC 资源占用：占用 %Ix～%Ix+15（16 位离散输入），状态位映射至诊断寄存器
  • 接线端子：配套 IC693ACC300 系列可拆卸端子块（如 IC693ACC301 或 IC693ACC302 依机架）
  • 配置方式：通过 Logicmaster 90-30、VersaPro 或 Proficy Machine Edition 设定输入滤波时间及报警（可选）
  • 工作温度：0～+60℃（标准）；-LT 后缀 -20～+60℃；存储 -40～+85℃；5～95% RH 非冷凝
  • 安装方式：Series 90-30 机架插槽式（非 DIN 导轨），前面板带 OK LED + 每组 COM 状态
  • 认证标准：UL 508、CSA、CE，符合 IEC 61131-2Type 1/Type 2 输入要求，部分版本 Class I Div 2
  • 尺寸 / 重量：约 150×130×40 mm / 0.23 kg

产品介绍

（E 维护者视角——从现场”按钮灯亮但 PLC 读不到”切入）

某个包装线改造碰过一回——原柜 DI 模块老化接触不良，限位开关触发后模块 LED 微亮但 CPU %I 位不置位，导致气缸到位无反馈程序卡死。换上 IC693MDL645 后故障消失，顺便发现原设计把 16 点全塞一个 COM 组导致共模干扰，建议客户分两组 COM 分供电源提高抗扰。这块卡就是 Series 90-30 里最基础的”眼睛”：把按钮、行程开关、PNP 接近开关的 24 VDC 通断变成 CPU 能懂的位信号，没花哨功能但一旦坏掉整段逻辑变瞎。

按 ABC 分类属 B～A 类（视产线重要度）——DI 模块故障通常不触发安全联锁跳车但会让操作员失去状态反馈甚至程序因等待条件不满足而暂停。Series 90-30 硬件 GE 已整体 EOL，IC693MDL645 原厂新单基本关单，市面流通 NOS 和拆机件。建议有 ≥2 套 90-30 在役的客户按”每 3～4 个同类机架共享备 1 件”做 LTB 留池，单价低（通常 ¥数百），比紧急调货赌交期划算太多。新项目不应再选 90-30，直接评估 RX3i + 分布式远程 I/O。



替换与升级建议

✅ 直接替换

  • 同型号 IC693MDL645（任意后缀 -CA/-LT，功能相同）——Pin-to-Pin、端子排兼容、%I 地址映射不变，换完确认现场接线是正逻辑（COM 接 0 VDC，输入点接 +24 VDC 有效）即可投运，无需改程序。
  • IC693MDL644（负逻辑/Source 型 24 VDC DI）——仅在现柜接线按 Source 方式（COM 接 +24 VDC，现场开关把输入点拉低 = ON）时可替入，但 644 与 645 逻辑极性相反，若原配线是 PNP 高电平有效（645 用法）直接插 644 会全读 0。除非你确认现网是负逻辑接线并愿调整原理图注释，否则不建议混用。

⚠️ 需核实后替换

  • IC693MDL740 系列（继电器输出）/ IC693MDL930（120 VAC 输入）等——完全不同信号类型，不能替。
  • 升级到 RX3i 数字量输入模块（IC694MDLxxxx）——底板总线不同，不能在 90-30 机架使用；整体升级需换机架/CPU/电源并重做 %I 地址映射。

❌ 硬件不兼容

  • Series 90-70（IC697MDLxxx）或 VersaMax 模块——背板总线不同，物理无法插入 90-30 机架。
