产品详情

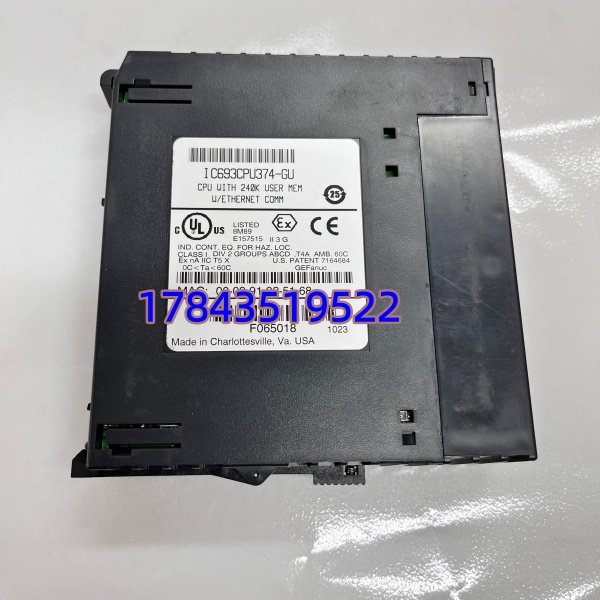

· 型号：IC693CPU374-GU（硬件兼容IC693CPU374，GU为特定配置/区域后缀）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：Series 90-30 Programmable Logic Controller
规格参数
- 完整型号：IC693CPU374-GU（与IC693CPU374可互替，需核对旧板完整标签确认后缀）
- 处理器：AMD SC520 嵌入式586级，133 MHz
- 用户内存：240 KB 可配置（程序、%R寄存器、符号表自由分配），含32 KB电池保持RAM
- 非易失存储：板载Flash存固件及最近下装程序副本
- 布尔扫描速度：典型 0.15 ms / 1K布尔触点（≈0.22 µs/指令）
- 最大I/O容量：本地+远程合计最大4096点（离散2048 In + 2048 Out，模拟量512点）
- 定时器/计数器：受用户内存限制，典型 >2000个

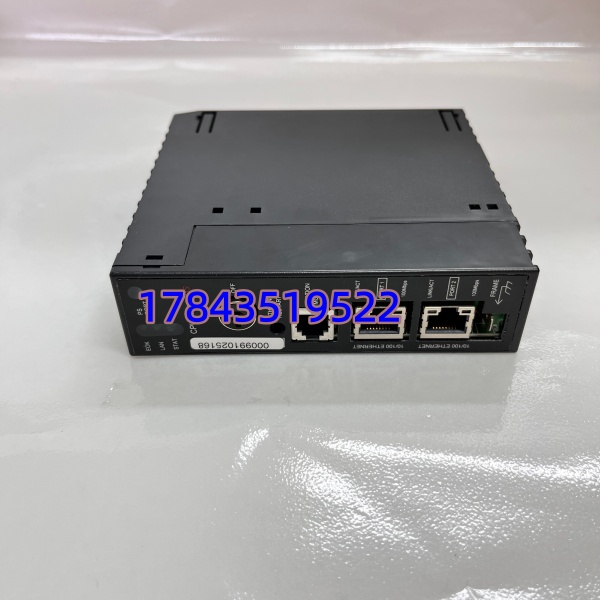

- 以太网接口：2 × RJ45 10/100Base-TX（内置交换功能，Auto-MDIX），支持SRTP、EGD(Producer/Consumer)、Modbus TCP Server/Client
- 串行接口：RS-485经电源模块(IC693PWR321/330/331)端子引出，支持SNP/SNPX、Modbus RTU
- 编程语言：LD/FBD/ST/SFC（需VersaPro v2.x或CIMPLICITY Machine Edition Logic Developer）
- 实时时钟：板载，由系统电池(IC693ACC302)保持
- 硬件看dog：内置，超时自动重启/故障安全输出（依输出模块配置）
- 供电：+5 VDC由90-30机架背板供给，典型1.2～1.5A（≈7.4W），建议配IC693PWR330/331（PWR321余量偏紧）
- 状态指示：RUN(绿)、STOP(黄)、OK(绿)、MS(电池/存储器状态)、ETH LINK/ACT
- 安装方式：插入Series 90-30机架最左槽(Slot 1)，单槽宽，面板锁紧螺钉固定
- 配套电池：IC693ACC302（3V锂电池，装电源模块或CPU旁电池座，保持RAM典型5～10年）
- 工作温度：0℃～+60℃（贮存-40℃～+85℃），5%～95%RH非凝露
- 认证：UL 508、CSA C22.2 No.142、CE EN 61131-2
产品介绍
IC693CPU374-GU是GE Series 90-30家族带内置以太网的最高配CPU——133MHz AMD SC520、240KB可配内存、双RJ45口带交换功能，不用另买IC693CMM321就能跑SRTP连CIMPLICITY/iFIX HMI、做EGD跨站数据共享或接第三方Modbus TCP设备。GU后缀和常规IC693CPU374硬件兼容，换时注意核对编程软件(VersaPro或Machine Edition)固件版本匹配即可。
坦白讲，90-30这CPU很皮实，现场出事大多是电池过期没换导致RAM清空、背板氧化接触不良或电源模块带不动（CPU374比350/360耗电略大）。换CPU最大风险是无程序备份——默认存于电池保持RAM，空卡必须重新下装。有一点要注意：IC693CPU363/364可升CPU374，但反过来降配会丢失以太网功能且可能内存不足，不建议混用。
应用场景与行业案例
我在现场最怕90-30机架RUN灯灭OK闪红——通常是电池耗尽RAM清掉（忽略”Battery Low”太久）或CPU板真故障，产线操作屏全灰直接停。这种时候手边有块测良插上、从笔记本下装.cxp文件，10分钟恢复。
典型场景：
- 市政污水/自来水厂——90-30配-GU做泵站PID+时序，双以太网口一路去中控SCADA(SRTP)一路去本地触摸屏，省通信模块费用
- 汽车/零部件装配线——高速布尔扫描保节拍，EGD与相邻90-30站做毫秒级互锁数据交换
- 食品饮料/包装机械——240KB内存跑批次配方顺控，Modbus TCP读流量/温度智能仪表
- 电厂/化工厂辅机程控（化水、输煤、除灰）——保留原90-30 I/O机架，仅换CPU374增加以太网上联全厂DCS/PIMS
真实案例：
南方某污水厂大修后90-30报”NO PROGRAM — Memory Cleared”，查是IC693ACC302电池超期漏液腐蚀触点致RAM清空，原编程电脑已淘汰无备份（惨痛教训！）。幸同批次另一套有近期上传存档，新-GU插上→上电STOP态→Machine Edition→Download→切RUN恢复。电气主管后来说：”以后每年强检换电池，按机架每块CPU配一块冷备，程序每月拷一次。”
