描述
产品详情

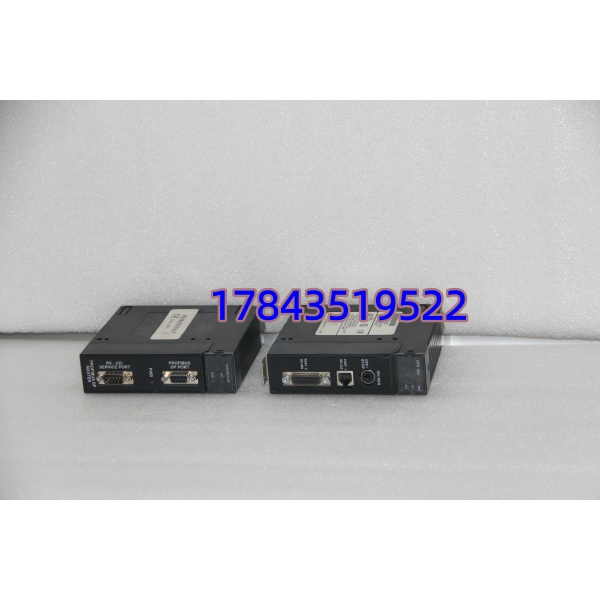

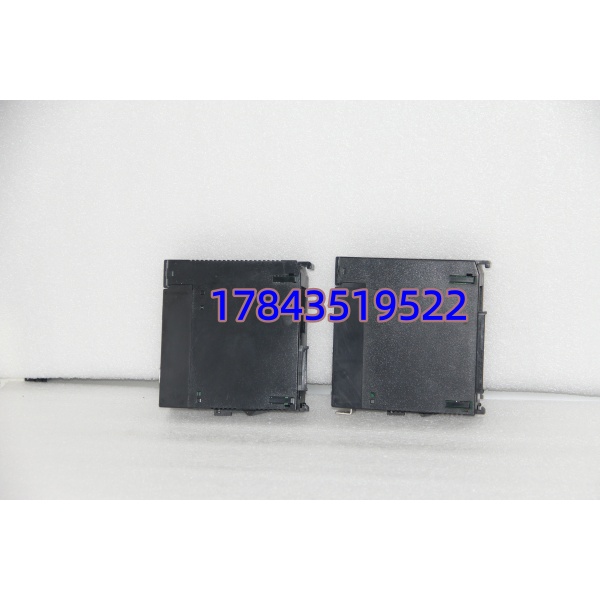

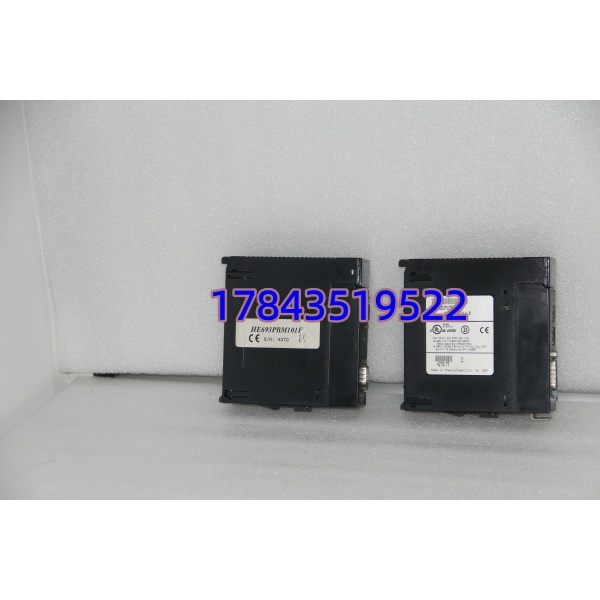

· 型号：IC693CPU352 ／ HE693PBM101F（Horner Electric 原厂贴牌 GE 90-30 兼容）
· 品牌：GE Fanuc Automation（CPU）/ Horner Electric（PBM 模块，GE 90-30 认证兼容）
· 系列：GE Series 90-30 — IC693 CPU Family ＋ HE693 Profibus Option
技术参数
| 项目 | IC693CPU352（CPU模块） | HE693PBM101F（Profibus-DP主站模块） |
|---|---|---|
| 产品类型 | Series 90-30 单槽 CPU 模块 | Profibus-DP Master（Class 1 & 2），90-30 机架插槽占用 |
| 处理器 | Intel 80386EX，25 MHz，硬件浮点协处理器 | N/A（通信协处理器） |
| 用户内存 | 240 KB 可配置（程序＋寄存器，固件≥9.0），早期版 80KB | 内部 1 KB 共享 RAM（I/O 映像缓存），可通过 CPU 访问 |
| I/O 容量 | 最大 4096 点（DI/DO 各 2048），AI/AO 最大 16384 字 | 不参与 I/O 计数，映射至 CPU 输入/输出映像区 |
| 扫描速度 | 0.22 ms / 1K Boolean 指令 | N/A（数据刷新由 Profibus 周期决定，典型 ≤数 ms） |
| 通信口 | 3× 内置串口（RS-232/RS-485），支持 SNP/SNP-X、Modbus RTU Slave | 1× DB9 Female Profibus DP（RS-485，光电隔离 500～1000VDC） 1× DB9 RS-232 前端配置口 |
| Profibus 规格 | — | DP-V0 循环 I/O ＋ DP-V1 非循环读写/诊断；9.6k～12Mbps 自动侦测；最大 64 从站/段 |
| 供电方式 | +5VDC 背板取电，典型 890 mA | +5VDC 背板取电，典型 300～350 mA（≈4W） |
| 编程/组态软件 | Logicmaster 90-30、Proficy Machine Edition（PME）、VersaPro | GE Profibus Configuration Tool 或 PME 内嵌 GSD 文件导入 |
| 指示灯 | PWR / RUN / OK / BATT（电池状态） | MOD OK / NET ACT / FAULT（三色 LED 诊断） |
| 电池备份 | 支持 3V 锂电池（典型 GE IC693ACC301），保持 RAM 程序及时钟 | N/A（参数存于 GSD 配置下载至模块） |
| 工作温度 | 0～＋60℃（操作），－40～＋85℃（存储） | 0～＋60℃（操作），－40～＋85℃（存储） |
| 安装 | Series 90-30 主机架 Slot 1（CPU专用槽） | Series 90-30 本地机架 Slot 2～任意（不能与 CPU 争 Slot 1），需 CPU 支持扩展模块 |
| 兼容 CPU | — | IC693CPU352、IC693CPU364、IC693CPU374 等 90-30 扩展型 CPU（IC693CPU311/313 等入门型不支持） |
| 认证 / 标准 | UL / cUL / CE | Profibus International 认证、UL / CE、符合 IEC 61158 / EN 50170 |
| 生命周期状态 | EOL — 原厂已停产，市面剩 NOS/测好二手 | EOL — Horner 贴牌版也逐步退出，新件稀缺 |
产品介绍
某个造纸厂技改项目里碰过——原系统用 S5-115U 挂 Profibus 网络控制十几台 ABB ACS800 变频器，后升级为 GE Series 90-30 却忘了配 Profibus 主站卡，结果 CPU352 跑得好好的但变频器全离线，现场查了两天才发现缺 HE693PBM101F。（严格来说 IC693CPU352 自带的三个串口只跑 Modbus RTU/SNP-X，根本出不来 DP 帧，必须插这张 Horner/GE 原厂 PBM 卡。）这套组合是 90-30 平台接入欧系 Profibus 现场总线最成熟的方案，GSD 文件导入后映射 %I/%Q 区即可，不用改底层逻辑。
从采购角度看两样东西都已 EOL：IC693CPU352 二手市场溢价尚可接受但电池座腐蚀是高发故障点，HE693PBM101F 的”F”后缀代表 conformal coating（三防漆）版本，沿海或高湿车间优先找带 F 的——普通版在纸厂/化工厂环境平均少活 3～5 年。新项目别再选这套架构，改 PACSystems RX3i；存量设备建议趁 NOS 还有流动库存锁定 1:1 冷备并按后缀精确匹配（120V/240V 供电版只影响 CPU，PBM 卡背板统一 5VDC）。
替换与升级建议
✅ 直接替换（同型号同固件/后缀）
IC693CPU352 ←→ （同固件版本 ≥9.0 可互换，注意电池型号 IC693ACC301；早期 80KB 版换 240KB 版向上兼容但反之可能内存不足）
HE693PBM101F ←→ HE693PBM101（无 F 后缀即无三防漆，硬件功能一致，潮湿环境建议只换 F 版；HE693PBM101E 为早期版固件略旧但主站功能相同）
⚠️ 软件兼容（需改配置/重组态）
GE PACSystems RX3i CPU（IC695CPU3xx）＋ IC695PBM300 Profibus Master → 需整机迁移、重新组态 I/O 映射及 GSD 文件，改动工作量 ≈3～5 人日＋机柜端子改动，硬件不向下兼容 90-30 底板。
❌ 硬件不兼容
IC693CPU313/311（入门型无扩展总线）不能带 HE693PBM101F；Siemens S7-300/400 CP342-5 或 ABB AC800M CI854 完全不互通，只能整体换平台。
