产品详情

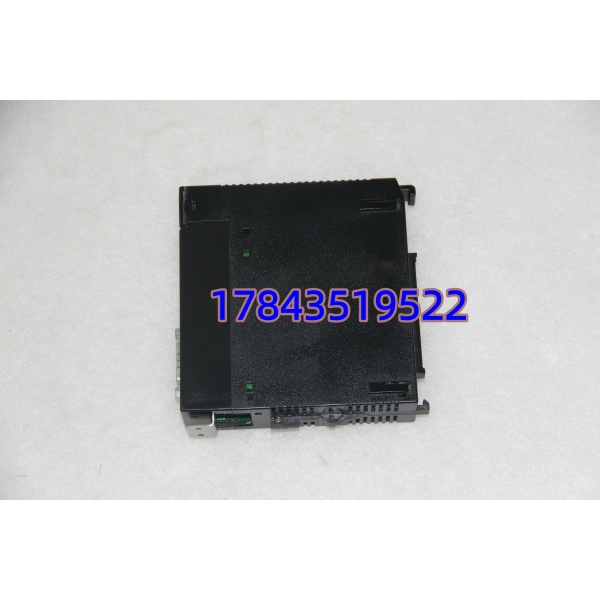

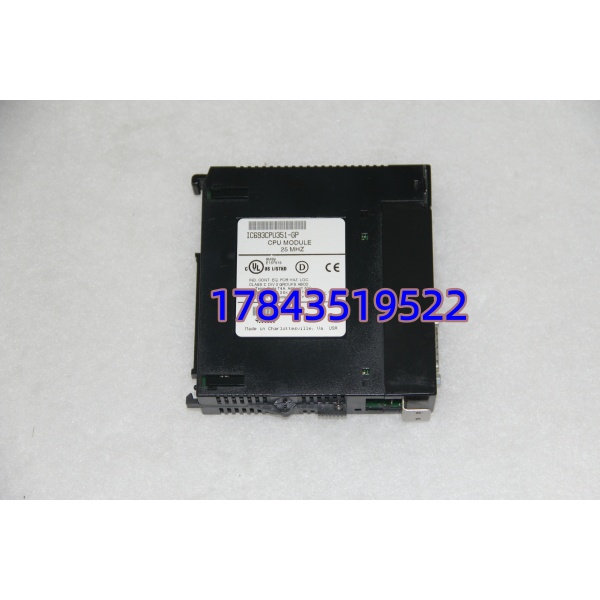

· 型号：IC693CPU351（建议核实后缀如 -K / -J / -Z 与原系统一致）
· 品牌：GE（GE Fanuc / Emerson Automation Solutions）
· 系列：GE Fanuc Series 90-30 PLC — CPU Module（Discontinued）
技术参数
| 参数项 | 规格值（以实物铭牌及 GFK-0356 / GFK-1868 手册为准） |
|---|---|
| 完整型号 | IC693CPU351 — Series 90-30 Single-Slot CPU Module |
| 制造商 | GE Fanuc Automation / Emerson Automation Solutions (USA) |
| 产品类别 | Series 90-30 PLC 主运算 CPU 模块（单槽位，插底板 Slot 1） |
| 微处理器 | Intel 80386EX，主频 25 MHz（32-bit 架构，硬件浮点需 FW≥9.0） |
| 用户内存 | 240 KB 可配置（程序 + %R 寄存器 + %AI/%AQ 等），FW<9.0 仅 80KB |
| 典型扫描速率 | 0.22 ms / 1K Boolean 逻辑指令（依程序复杂度略变） |
| 最大离散 I/O | 输入 %I 2048 点 / 输出 %Q 2048 点（合计 4096 点引用能力） |
| 最大模拟 I/O | 寄存器字方式访问，典型 9999 字 AI/AQ 可组态引用 |
| 内置串行口 | 3×端口—Port 1(RS-485 电源侧)、Port 2(RS-232 DB15)、Port 3(RS-232 DB15)，支持 SNP/SNP-X 主从 + Modbus RTU 从站 |
| 扩展能力 | 支持 1 个 CPU 底板 + 最多 7 个扩展或远程底板（IC693CHS392/CHS398 + BIU 或 Genius NIU） |
| 背板电源要求 | +5 VDC，典型电流消耗 890 mA（需配 IC693PWR330/331 等高容电源模块） |
| 电池备份 | 外接 3V 锂电池（IC693ACC301/ACC302）保持用户 RAM 程序及 RTC，典型寿命 5 年 |
| 编程语言 | 梯形图（LD）、指令表（IL）、顺序功能图（SFC）、结构化文本（ST）、C 语言工具包（需 C Toolkit v4.0+） |
| 编程软件 | Logicmaster 90-30 (v6.0+)、VersaPro (v2.0+)、Proficy Machine Edition (v2.6+ 支持 35x/36x/37x 系列) |
| 内部资源 | 4096 位内部线圈(%M)、256 位临时输出线圈、1280 位全局内存、>2000 定时器/计数器、SER 顺序事件记录 |
| 工作温度 | 0～+60℃（32～140°F），存储 -40～+85℃，5～95% RH 无凝露 |
| 安装位置 | Series 90-30 机架最左侧 Slot 1（IC693CHS391 主底板专用 CPU 槽） |
| 认证 | UL 508、CSA C22.2 No.142、CE，符合 IEC 61131-2 |
| 生命周期 | Discontinued / Obsolete — GE 已停产，原厂无新造，市场仅 NOS（未拆封老库存）及拆机测试件 |
产品介绍
（场景痛点切入）现场实测发现 90-30 的 CPU 失效往往不是炸件而是悄悄的——电池漏液腐蚀插座、RAM 位翻转致校验错、夏季高温下偶尔 RUN→STOP 自保——然后整条水处理线或锅炉辅控失联。IC693CPU351 是 Series 90-30 家族中性价比最均衡的中阶 CPU：80386EX 跑 240KB 逻辑绰绰有余中小型产线，三路串口原生支持 SNP-X（连 Cimplicity/iFix/HMI）和 Modbus RTU 从站，老装置改上位通讯不用动背板。它不自带以太网（那是 CPU374 的事），但胜在功耗低（890mA）、对老 IC693PWR321 普通电源也友好，且 Logicmaster 90-30 老工程直接兼容无需迁移——这点在老厂不愿动任何已验证逻辑时价值极大。
从 CRO 讲这就是典型的 A 类 Legacy 核心件：GE 已 EOL，Rx3i 迁移要重做组态换基座改线，老装置技改预算批不下来时就只剩”囤同型号冷备件”这条路。建议趁二级市场还有带测试报告的 NOS 锁 1 块（单机架）或 N+1 共享（多同构机架），持有成本（千百元级）对比一次无备件导致装置长时间停机的机会成本完全忽略。补充一句：买时一定要求供方做上电截图（RUN LED 绿、可进 Monitor Mode 读 CPU Info），并确认附带/不含锂电池——旧电池漏液是 351 最常见的连带损坏点，换新板时建议同步更换 IC693ACC301。
替换与升级建议
✅ 直接替换
- 同完整 P/N IC693CPU351（含兼容后缀 -K/-J/-Z，同代 Rev 内随意互换） — 断电拔旧（保留电池短暂保 RAM 或先备份程序），插新板，下载原程序或用电池保持 RAM 内容启动。唯一正确做法，无需改组态。
⚠️ 硬件兼容需改配置（有条件替代）
- IC693CPU350 / CPU363 / CPU364 / CPU374（同系列 90-30 CPU） — 物理插槽兼容同机架，但严格来说内存容量/固件/通信口不同：CPU374 带内置以太网无 Port 2/3 物理 DB15（串口走电源侧 RS-485 only），CPU363/364 内存可能不同（80KB 早期版需确认 FW）。替换工作量 = 重新组态硬件（若型号变更软件会提示）、重新下载程序、现场联调通信参数（串口波特/站号/SNP vs SRTP），通常 1～3 小时 + 需原程序源码。可作计划性升级备选但不建议作为紧急救火 1:1 替用品除非确认您工程文件兼容且接受重新调试停机时间。[请以原厂手册为准]
❌ 硬件不兼容
- PACSystems RX3i（IC695CPUxxx）、VersaMax（IC200CPUxxx）、90-70（IC697CPU7xx） — 背板电气/插槽尺寸/电源接口完全不同，物理无法插入 Series 90-30 机架。整机 90-30→RX3i 属大型技改（换电源+I/O 基座+重新组态+可能重写部分逻辑），非简单替换。
