描述
产品详情

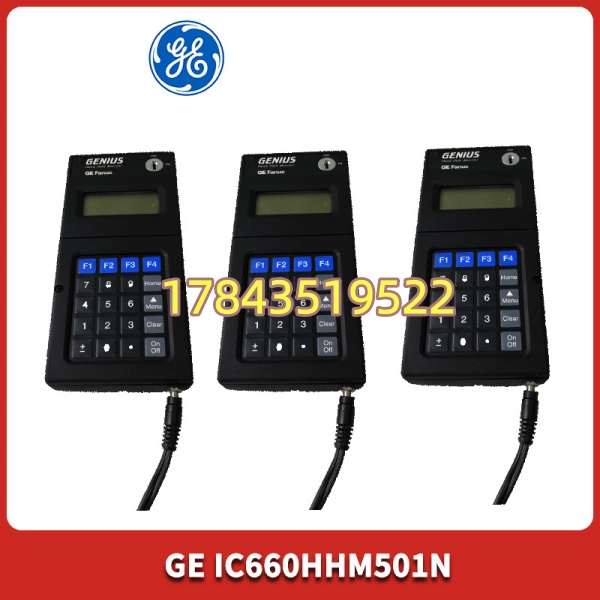

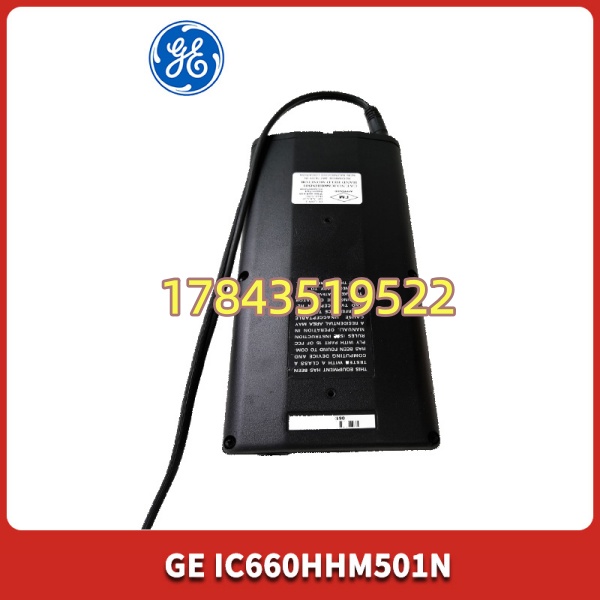

· 型号：IC660HHM501N（完整系列 IC660HHM501A～N，N 通常为无缆或特定区域版，功能同）
· 品牌：GE Fanuc (现 Emerson Machine Automation Solutions)
· 系列：Genius Hand-Held Monitor — for Series 90-30 / 90-70 / VersaMax Genius I/O Networks
规格参数
- 目录号：IC660HHM501N（Base Unit，通常建议配 IC660CBLxxx 连接电缆及 IC660HHM502 底座/电源适配器 — 购前确认卖家是否含缆线）
- 兼容系统：GE Fanuc Series 90-30 (CPU 311/313/340/350 等带 Genius 或 Serial Port)、Series 90-70 (CPU 771/772/781 等)、VersaMax 带 Genius Communications Module、Stand-alone Genius Blocks (IC660Bxx)
- 显示：点阵 LCD（早期 2 行×16 字符，后期 4 行×20 字符 依生产批次），背光通常黄绿/蓝，可调对比
- 键盘：23～30 键 硅胶膜键盘（数字、导航、Func/Shift、Enter/Clr），支持菜单树浏览
- 接口：① Genius Bus 口 — 9-pin D-sub female（母头），经 IC660CBL502 (3m) / CBL503 (15m) 连 Genius Bus Terminator 或 CPU Port A；② RS-232 口 — 9-pin D-sub（用于连 PG 或某些 CPU Serial Port 做 Monitor Mode）
- 电源：6× AA 碱性电池（或 9V 外接 DC 适配器 120/230V AC → 9V DC，依配套），典型续航现场连续用 4–8 h
- 功能概要：在线监视 %I/%Q/%AI/%AQ/%R 值、强制/取消强制（需 PLC 钥匙开关在 RUN w/ Forces 或 Program Mode 允许）、读 Fault Table / Status、修改 Timer / Counter Preset、Block Diagnostics (Genius Block I/O 状态字)、Set/Reset Bits
- 诊断能力：可读取 Genius Bus 节点状态、Bus Health、节点丢失报警、I/O 块故障代码
- 物理：握持式（手枪型或平板握把），尺寸约 180×100×40 mm（含凸出），重量 ~400 g（不含电池）
- 工作温度：0 ～ +50°C（手持使用），存储 -20 ～ +60°C，湿度 5–95% RH 无凝露
- 认证：CE（后期批次），FCC Class A
- 关键注意：HHM501 不同后缀(A/B/C/D/E/N) 主要是缆线/包装/地区差异，功能完全兼容，可互换；早期 IC660HHM500 部分不兼容 90-70 需核对
产品介绍
IC660HHM501N 是 GE Fanuc 给 Series 90 和 Genius I/O 系统做的手持监视编程器。简单说：它是个不要电脑的”现场调试拐杖”——插 Genius Bus 或 CPU 串口就能看 I/O 状态、强制点、读故障代码，特别适合柜子旁边没地方放笔记本、或者 DCS 工程师不熟悉 LM90/Proficy Machine Edition 时快速查点。老厂 MRO 老师傅基本人手一台（或全车间共一台）。
这东西本身结构简单故障率低，最常坏的是LCD 背光灭（EL 片老化看不清）、键盘膜某键失效、电池仓腐蚀。停产多年新机订不到，二手流通多。有一点要注意：HHM501 连 Genius Bus 需专用电缆（IC660CBL502 常见 3m），买时确认是否含缆——很多只卖裸机。
应用场景与行业案例
我在现场遇过化水 S90-30 某 DI 点状态跟现场限位不符，笔记本没带，掏 HHM501 插 CPU Port A (RS-232 Monitor Mode) → 进 %I 表 → 找到对应地址值 → 发现是输入滤波时间设 100ms 现场抖动——改回 3ms 解决，五分钟没开笔记本。
典型场景：
- 化工厂/电厂辅机 S90-30/90-70 现场点检—HHM 插 Genius Bus 看 Genius Block I/O 状态字，不断电判某块远程 I/O 掉线原因
- 制浆造纸老线 VersaMax Genius 网络诊断—Bus Health 看节点丢失，比便携式电脑接 Proficy 快
- 设备调试阶段强制 I/O—没装 SCADA 前强制 %Q 点测试电磁阀/电机接触器动作
- MRO 夜间故障排查—仪电工带 HHM501 上塔架查 S90-30 故障表，不用扛笔记本和授权狗
真实案例：北方某 300MW 自备电厂化水除盐 PLC 用 S90-30（CPU350 + Genius Bus 远程 I/O）。某夜除盐泵停但无报警，值班室只有 S90-30 简易面板无详细故障。仪电工带 IC660HHM501N + CBL502 缆，插 Genius Bus Terminator → 上电 → Menu → Diagnostics → Genius Block Status → 发现 #4 远程 I/O 块(IC660BBD022) 报 “Module Fault — Field Power Loss”。顺藤摸瓜查出该 I/O 柜 24V DC 空开半脱扣。复位空开后 HHM 里 Clear Fault → I/O 恢复 Run。十五分钟搞定，没动笔记本。老师傅后来说：”这玩意儿比笔记本皮实，震不掉驱动、不怕没授权，车间留两台轮流用。”
常见问题解答 (FAQ)
Q1：HHM501 支持热插拔到 Genius Bus / CPU 串口吗？
可以。HHM 是被动监视/强制设备，插 Genius Bus 或 CPU RS-232 Monitor Port 不影响 PLC 扫描（强制功能需钥匙开关允许）。插拔时建议 PLC 在 RUN 且确认不在写 EEPROM 区。连 Genius Bus 时确保 Bus Terminator 正确（120Ω 电阻在链两端），HHM 本身不终结总线。
Q2：IC660HHM501A/B/C/D/E/N 能混用吗？跟 IC660HHM500 呢？
HHM501 全系（A～N 后缀）功能兼容，仅包装/缆线/区域差异（N 常为裸机无缆），可互相替。IC660HHM500 早期版可能不认 S90-70 或新版 Genius Block 扩展诊断，优先用 系列。换前确认你缆线接头匹配（9-pin D-sub Genius / RS-232 口都在）。
Q3：连不上 CPU / Genius Bus 先查什么？
①确认 CPU 钥匙开关位置允许 Monitor/Forces（RUN w/ Forces 或 Program — Stop Mode 某些版可连但 Forces 禁）；②Genius Bus 电缆 IC660CBL502 针定义正确（母头对母头需 Null Modem 或正确直连—HHM 自带口定义通常直接连 Bus Terminator 或 CPU Port A Gender Changer IC690ACC901 依情况）；③HHM 菜单选正确 Interface Type（Genius Bus vs Serial RS-232 vs Handshake）；④电池电压足够（低电时 LCD 对比度降但一般不影响通讯）。
①外观无裂痕、键盘膜无粘性失效（按每个键听/感觉触发）；②装电池上电 LCD 可调对比显示菜单（背光可老化灭但字符应可见）；③要求卖家演示：连测试 S90-30/Genius Block → 读 I/O 表 → 做一位 Force/Unforce → 清 Force OK；④核对标签 IC660HHM501N 及序列号可读；⑤问是否含 CBL502 缆（若无自配 IC660CBL502 或 CBL503）。
Q5：能改 PLC 程序/下载应用吗？
不能。 只能监视、强制、修改寄存器/Timer/Counter 当前值、读故障表、做 Genius Block 诊断。不能上装/下装梯形图或硬件配置，那些仍需笔记本 + LM90 / Proficy Machine Edition。它是”查点工具”不是”编程工作站”。
