产品详情

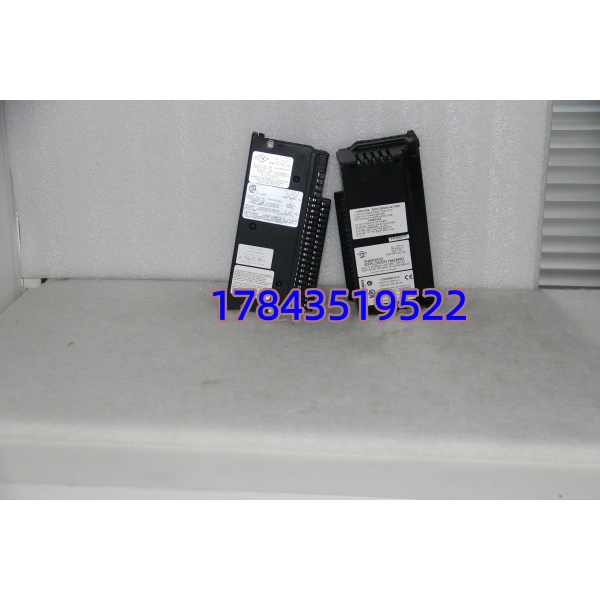

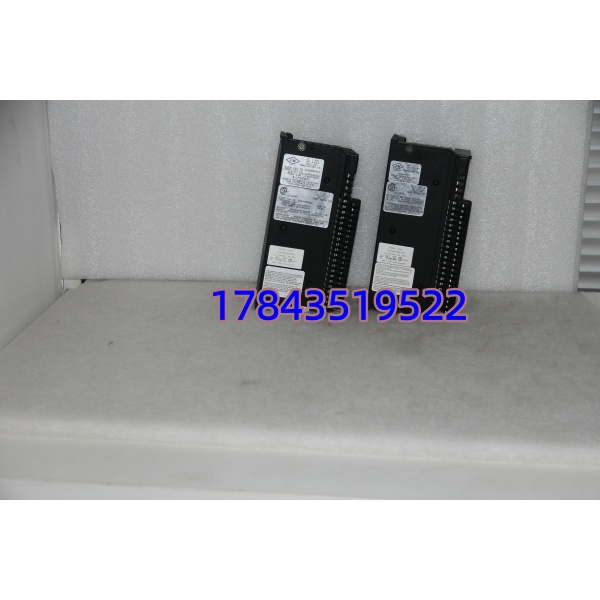

· 型号：IC660BBD024
· 品牌：GE Fanuc（General Electric）
· 系列：Genius I/O Block — Series 90-30 / 90-70 兼容
技术参数
- 目录号：IC660BBD024（电子组件 IC660EBD024 + 端子座 IC660TBD024）
- I/O 回路数：32 回路，每回路可单独配置为 DI / DO(Source) / DO with Feedback
- 工作电源电压：10–30 VDC（标称 12VDC 或 24VDC 现场供电，逻辑由 Genius 总线）
- 输入电压阈值（24V模式）：ON 18–24VDC / OFF 0–12VDC
- 输入阻抗：3.3 kΩ（典型）
- 输入处理时间：1.4 ms + 可选数字滤波（1/2/5/10…100 ms）
- 每点最大输出电流：0.5 A（稳态），浪涌 4 A（≤10 ms，0.5 s 间隔）
- 模块总输出电流：最大 16 A
- 输出导通压降：≤2.0 V @ 4A 浪涌电流
- 通道间隔离电压：850 V AC（典型）
- 通信协议：Genius Bus（153.6 kbps），支持 Bus Switching
- 工作温度：0～+60℃（32～140℉），存储 -40～+100℃
- 物理尺寸：约 224 × 89 × 100 mm（8.83″×3.58″×3.94″），重量 ≈1.47 kg
- 诊断功能：断线检测、开关故障、过温、总线状态 LED（Unit OK / I/O Enabled + 每点指示）
产品介绍
某个水泥线改造项目碰到过：原设计用 IC660BBD105（120VAC Block），想省事直接换成 024——结果 Genius 地址虽通但现场 24VDC 负载全不动作，因为 105 是交流源型、024 是直流源型且要求外部 24V 供电，接线和电源都得改。IC660BBD024 的价值就在于高密度（32点一块）和可软件配置，不必像固定 DI/DO 模块那样提前定死点数配比。
本件为 GE Fanuc Genius I/O 12/24VDC 32回路 Source 型离散块，经上电通信测试（Genius 握手 + 点灯扫描）确认功能正常。优势三点：一是每点可独立设输入/输出/带反馈输出，适合混合信号柜减少模块种类；二是内置短路/反电动势保护和断线诊断，降低现场误判；三是支持 Bus Switching，可做双总线冗余架构。注意——它靠 Genius 总线通信、外部另供 24VDC 负载电源，总线不给输出供电，接线时莫省略外部电源。适配 Series 90-30 / 90-70 PLC 的 Genius 网段，停产件市场以测好库存为主，交期通常 1–5 工作日（视库存批次）。
替换与升级建议
✅ 直接替换
- IC660BBD024 ↔ IC660BBD024（不同后缀 A/W/B 等，电气一致）
只要 Genius 总线地址重设一致、外部 24VDC 负载电源接入即可插拔更换，无工程改动。
⚠️ 软件兼容（需改配置/硬件改动）
- IC660BBD025（5/12/24VDC TTL Sink Block）
物理接口兼容但 025 支持 5V TTL 且为 Sink（灌电流）型，与 024 Source 型极性相反。不能直接互换，若强行替需改现场负载接线（共阳↔共阴）并重配模块参数，不建议应急直接换。
- IC660BBD022 / BBD023（16点或8点混合 Block）
同系列 Genius Block 但点数不同，Genius 配置需改 I/O 映射表，硬件槽位可装——需重新组态 PLC 硬件配置及地址，属”可替但要改软件”。
❌ 硬件不兼容
- IC660BBD105 / BBD106（120VAC Genius Block）——电压等级不同，物理端子排兼容但内部电路不支持 DC 负载，严禁代换。
- VersaMax IC200MDL / IC694MDL 系列——那是不同物理总线和底座，不能装入 Genius Block 端子座。
