描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | GE Fanuc（现属艾默生自动化） |
| 产品型号 | IC660BBD022 |
| 所属系列 | Genius I/O Block 系列 |
| I/O电路数 | 16 路（可独立配置为输入或输出） |
| 接线类型 | 源极（Source）配置，适用于2线/3线传感器 |
| 工作电压 | 24 / 48 VDC（典型24V，兼容12/24V输入信号） |
| 每通道输出电流 | 2 A（稳态），浪涌10A（最长10ms） |
| 散热功耗 | 68.8 W（16路输出2A满载时） |
| 输入启动延迟 | 1.7 ms |
| 输出接通延迟 | ≤1 ms（最大） |
| 模块间隔离 | 1500 V（通道-通道/通道-地） |
| 通信协议 | Genius I/O总线（令牌环，153.6 kbaud） |
| 远程安装距离 | 最远7500英尺（约2286米） |
| 尺寸（高×宽×深） | 8.83 × 3.56 × 4.42 英寸（约224 × 90 × 112 mm） |
| 重量 | 约1.8 kg（4 lbs） |
| 工作温度 | 0°C ~ +60°C |
产品深度介绍
GE IC660BBD022 是GE Fanuc（现属艾默生自动化）Genius I/O Block系列中的一款16电路源极型分布式I/O模块。它本质上是一个独立的智能I/O站，通过Genius现场总线协议与PLC、PAC或DCS主站进行数据交换，实现远程I/O控制。这种架构特别适合设备分散、布线成本高的场景——比如一条产线上分布着几十个阀门和传感器，全部拉到控制柜里接线，成本高得吓人，用这种分布式I/O在现场就地接线，一根Genius总线通回去就完事了。
这块模块的核心价值在于灵活配置和强诊断能力。16个通道每个都可以在软件里单独设成输入或输出，不用拨码开关，改配置不用爬上去抠开关。输入兼容12/24V信号，输出每路2A，直接驱动电磁阀、继电器、指示灯这些现场设备。真正救命的是它的诊断功能——短路、过载、过热、空载、开关故障都能检测并上报主站，现场维护人员不用扛着万用表一个一个点去查，从操作站就能看到哪个通道出了什么毛病。

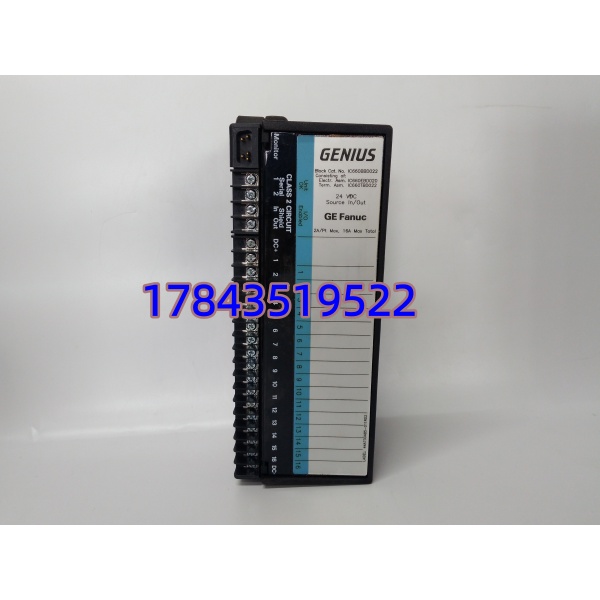

模块由电子组件（IC660EBD020）和端子底座（IC660TBD022） 两部分组成，两者组合在一起才是完整的IC660BBD022。它可远程安装，最大距离7500英尺，支持菊花链组网，适合大型工厂的分布式布局。
质量控制与测试流程
对于Genius这种专用协议的I/O模块，通讯挂网和通道功能验证是重中之重。发货前执行以下流程：
1. 入库验收检测
- 来源追溯: 核验原厂采购凭证，确认型号IC660BBD022无误。
- 外观检查: 检查开放式外壳无破损、PCB无腐蚀、端子无氧化、标签无篡改，确认无维修痕迹。
2. 上机功能真机测试
- 测试环境: 搭建GE Genius I/O测试平台（含Genius总线控制器或兼容PLC主站）。
- 通电自检: 施加24V DC电源，观察Unit OK和I/O Enabled指示灯状态。
- 通讯测试: 通过Genius总线与主站建立通讯，验证节点地址识别和数据交换稳定性。
- 通道功能测试: 逐个验证16个通道在输入和输出模式下的信号采集/驱动能力，用信号源和负载进行全量程测试。
- 诊断功能测试: 模拟短路、过载等故障工况，验证模块能否正确触发诊断报警。
- 老化测试: 连续运行>24小时，监测模块温升及通信稳定性。
3. 最终质检与包装
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
