描述
产品详情

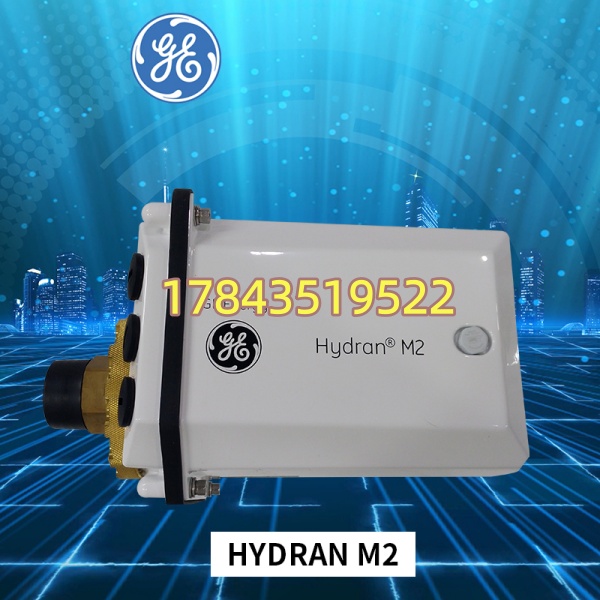

· 型号：Hydran M2（GE Grid Solutions — Hydran M2 / M2P 溶解气体监测仪）
· 品牌：General Electric (GE Grid Solutions，前身 Serveron / Micromonitors)
· 系列：Hydran 系列 DGA 在线监测（M2 = H₂ only；M2P = H₂ + Moisture 部分版本）
规格参数
- 完整型号：Hydran M2（基础 H₂ 型），常见变体 M2P（+水分 ppm 输出），物料常标 Hydran M2 w/ 选件（安装阀/取样口/标定气等）
- 测量气体：氢气（H₂）溶解于变压器油，催化膜透导传感
- 测量范围：0–2000 ppm H₂（典型报警阈值出厂 150 ppm 或按用户设定 100–500 ppm 可调）
- 分辨率：1 ppm（显示），报警设定分辨率 1 ppm
- 准确度：±10% FS 或 ±10 ppm 取大者（典型，以原厂校准证书为准）
- 响应时间：T₉₀ ≈ 数小时（平衡扩散型，初次安装需 24–72h 达稳定读数）
- 输出信号：
- 模拟：4–20 mA DC（H₂ 浓度线性对应，可设定量程）
- 报警继电器：2× SPDT（Alert / Danger），额定 5 A @ 250V AC（阻性）
- 可选 RS-485 Modbus RTU（部分 M2P / 后期版，基础 M2 仅 4–20mA + 继电器）
- 供电：85–265 V AC 50/60Hz 或 18–32 V DC（依订货选项，现场最常见 AC 110/220V）
- 传感器类型：催化透膜（permeable membrane + catalytic bead），需定期标定（推荐 2–5 年依油质）

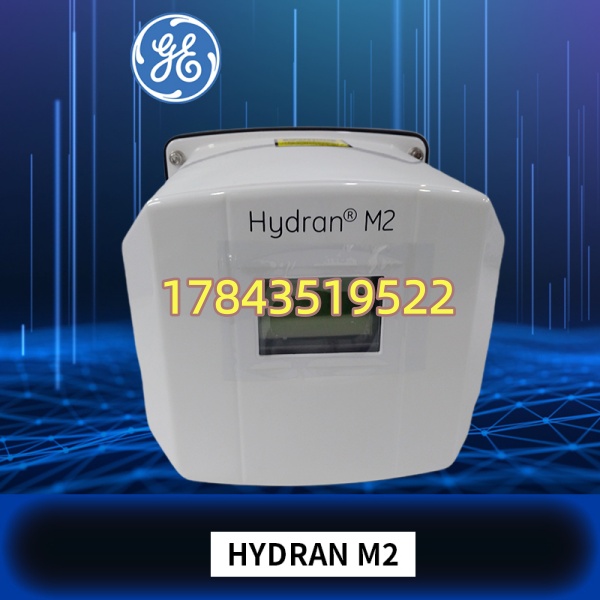

- 显示：就地 2 行 LCD 显示 H₂ ppm、报警状态、运行天数
- 前面板指示：PWR / ALERT / DANGER LED
- 安装方式：

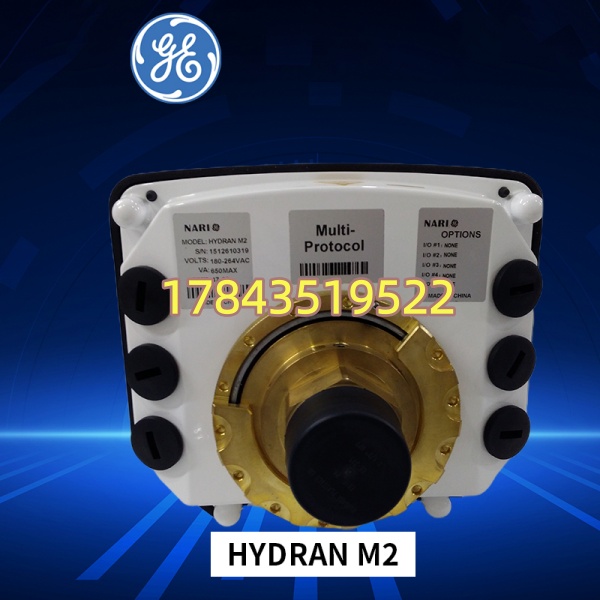

- 直接插入变压器放油阀（3/4″ NPT 或 M36×2 依版本，配专用截流阀）
- 或柜装版通过引油管连接（远程采样 kit）
- 防护等级：IP65（现场阀装版），NEMA 4X 外壳
- 环境温度：-20～+70℃（电子单元），油温影响传感器需温度补偿（内置）
- 储存温度：-40～+85℃
- 湿度：5–95% RH 非凝露
- 认证：CE / UL / cUL / IEC 61010（部分批次 KEMA 认证）
- 尺寸/重量：阀装版 ≈Φ100×180mm（探头+电子头）/ 柜装版 ≈200×150×80mm / ≈1.5–2.5 kg
- 配套：通常含专用变压器截流阀（Brass / Stainless）、安装工具、标定证书；M2P 版附加水分传感器（0–30 ppm 水 activity）
产品介绍
Hydran M2 是挂在电力变压器放油阀上的溶解氢气在线监测仪——油中 H₂ 是局部放电、电弧或过热最早出现的故障气体之一，M2 透过透膜把溶解 H₂ 析出到催化传感器实时量化 ppm 值，超阈值触发 Alert/Danger 继电器送 SCADA 或就地灯。比传统实验室 DGA 快（连续监测 vs 季度取样），比多气体 DGA（Serveron T60/T300）便宜，适合大面积 110kV～500kV 变压器做早期预警。
坦白讲，M2 系列 GE 已推 Hydran M2P（含微水）和 Serveron T60，纯 M2 老批次 EOL，市面靠 MRO。采购必须核对三点：①是阀装直接插入版还是柜装引油管版（安装接口不同——阀螺纹 M36×2 vs 3/4″ NPT 常见需确认）；②供电 AC 110V/220V 还是 DC 24V；③需不需要水分（选 M2P）。换传感器芯建议同期做零点/跨度标定（用厂家标定气或返厂），我遇过不标定直接装新传感器导致读数虚高误报警。
应用场景与行业案例
变电站 #2 主变（220kV）后台报”Hydran M2 Alert 180ppm”（设定 150ppm），现场看 M2 显示 H₂ 持续爬升至 320ppm 三天后稳定——色谱实验室取油样确认早期局部放电（H₂ 主导），计划停运检查发现高压套管均压环悬浮放电。若 M2 失效无预警，可能发展成电弧故障炸损绕组。
典型场景：
- 110kV～500kV 主变压器（变电站/电厂升压变）：早期故障气体 H₂ 监测，Alert 提示取油样色谱验证，Danger 连锁跳闸或告警至调度 SCADA。
- 整流变/电炉变（冶金企业）：运行负荷波动大，H₂ 上升快可提前预警过热。
- 老站改造补装 DGA 监测：M2 阀装版不需改管路，直接替换原有放油阀堵头。
- MRO 备件：整体升 Serveron T60 未批，只换 M2 传感器芯或整机维持监测。
真实案例：
西南某 500kV 变电站 #1 主变 Hydran M2（阀装版，运行第 9 年）显示 “Sensor Fail — Err 05″，重启无变化，核对供电 AC 220V 到端子 OK——判定传感器催化膜老化失效（超出校准窗）。原厂推 M2P 新机但交货八周，协作 MRO 商调一台拆机测试 M2（同阀接口 M36×2、同供电 AC 220V），次日到。办票断变压器放油阀前截流（注意残油收集）、旋下旧 M2、清洁阀口、装新 M2 涂密封脂、缓慢开阀排气（观察无气泡持续出油）、锁紧——上电自检 PASS，设报警阈值 150/300ppm，就地显示 H₂ 初值渐稳（24h 内平衡）。试验班说：”这 Hydran 再跑到全站 DGA 集中改造。”
常见问题解答 (FAQ)
Q1：支持热插拔/在线更换吗？能带压拆装？
不允许带压拆装。 更换阀装 M2 必须先关变压器本体放油阀截流（多数配专用 Ball Valve 手柄），确认阀腔泄压无喷油再旋下旧传感器——变压器油有压力/高位静压，违规操作会喷油伤人。新 M2 装上后缓慢开截流阀排尽腔内空气（见连续油流无气泡）再全开。电子部分断 AC/DC 电源再接线。
Q2：新 M2 装上去读数为 0 或异常高正常吗？
刚安装读数 0 或漂移属正常——透膜扩散平衡需时间，通常 4–24 小时开始显示合理值，72 小时完全平衡。必须做零点/跨度标定（或确认厂家近期标定未过期），未标定读数仅供参考不用于保护动作。若一周后仍 0 或远超历史趋势且无油样异常，查传感器膜片是否破损（运输中磕碰）或接线极性反（4–20mA 回路）。
Q3：Hydran M2 与 M2P / Serveron T60 能互替吗？
- M2P = M2 + 微水（ppm / %RH），通常阀接口兼容可替 M2（多出水分通道不用即可），但价格高且需确认供电/通讯一致。
- Serveron T60（多气体 DGA：H₂/CO/CO₂/CH₄/C₂H₆/C₂H₂ 等）安装方式不同（通常外置循环泵+气室），不能直接替 M2 阀装版——需改管路和供电/通讯，属系统升级而非简单换件。
- 老 M2 坏优先找同型号 M2 或 M2P（确认阀螺纹一致）最省事。
Q4：Alert/Danger 继电器怎么接入 DCS/SCADA？
两组 SPDT 继电器（通常 NO/NC/COM）接 DCS 硬接线 DI 点或变电所综保 DI。建议串入”电源丢失”或”Sensor Fail”公共报警做综合监视。M2 基础版无通讯，仅靠 4–20mA + 继电器接点；带 RS-485 版可 Modbus 读 ppm 值及状态字（较少见，确认您现场版本）。
Q5：标定周期和判断传感器寿命？
典型催化膜传感器寿命 5–10 年（依油质、温度），推荐每 2–3 年做现场跨度标定（用厂家 H₂ in Oil 标定标样或返厂标定），每 5 年或示值明显漂移（与实验室 DGA 比对偏差 >30%）考虑换传感器芯。M2 整机拆回标定或订新传感器 cartridge 更换均可——换 cartridge 后需重新零点标定。
