描述
产品详情

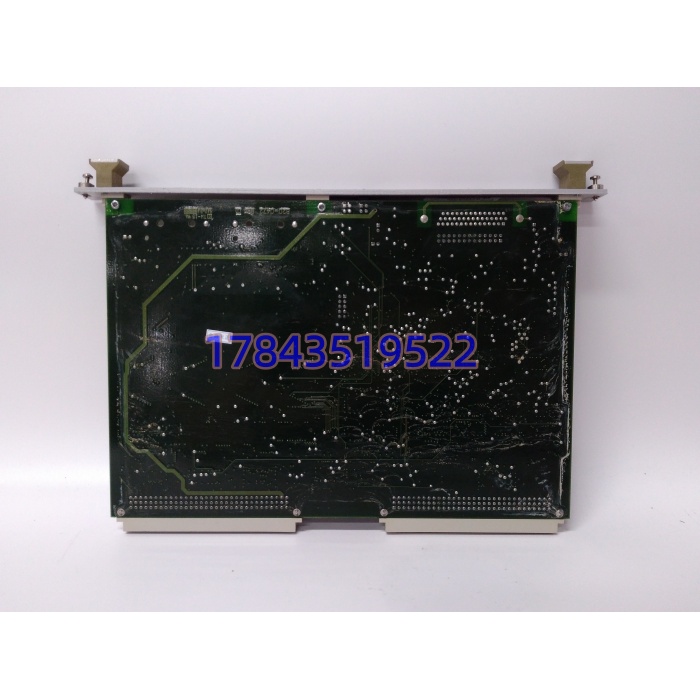

· 型号：D20 EME 10BASE-T（MIC 526-2116）
· 品牌：GE Grid Solutions（Multilin）
· 系列：D20 / D200 Substation Controller / RTU
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | D20 EME 以太网+内存扩展主板配 10BASE-T MIC | 非独立 CPU，需 D20/D200 主机带 |
| 物理接口 | 1×RJ45（10BASE-T） | 固定 10 Mbps，无自协商（auto-neg 关闭） |
| 媒体接口卡型号 | 526-2116（D20ME-X-L-U-U） | BNC/ST 光纤版分别为 526-2117/526-2118 族 |

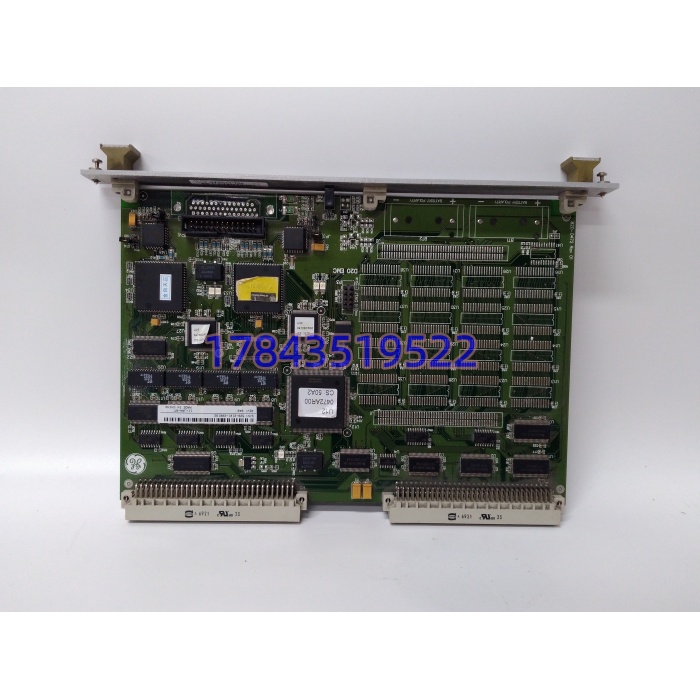

| EME 主板型号 | D20ME-X-L-U-U / D20ME-E-N-U-U（8MB SRAM） | 16MB 版为 D20EME2 族 |
| 总线形式 | VME 单槽，插 D20MX/D200 左起通讯槽 | 背板 5 VDC，耗电 <3 W |
| 内存 | 8 MB 电池后备 SRAM（可选 16 MB） | 锂电芯后备 >1 年，到期丢点 |
| 协议栈 | DNP3 over TCP/IP、IEC 60870-5-104、Modbus TCP、FTP、HTTP | 内置 Web 状态页 |
| IP 配置 | 静态或 DHCP | 工程站下装 |
| 冗余 | 支持双 EME 热备（需 D200 冗余底板） | 单 D20MX 不支持双机热切 |
| 工作温度 | -20 ℃ ~ +60 ℃（部分宽温标 -40~+70℃ 以实物标签为准） | 柜内 IP20 |
| 传输距离 | ≤100 m（Cat5e 屏蔽双绞） | 超距必须换 10BASE-FL 光纤 MIC |

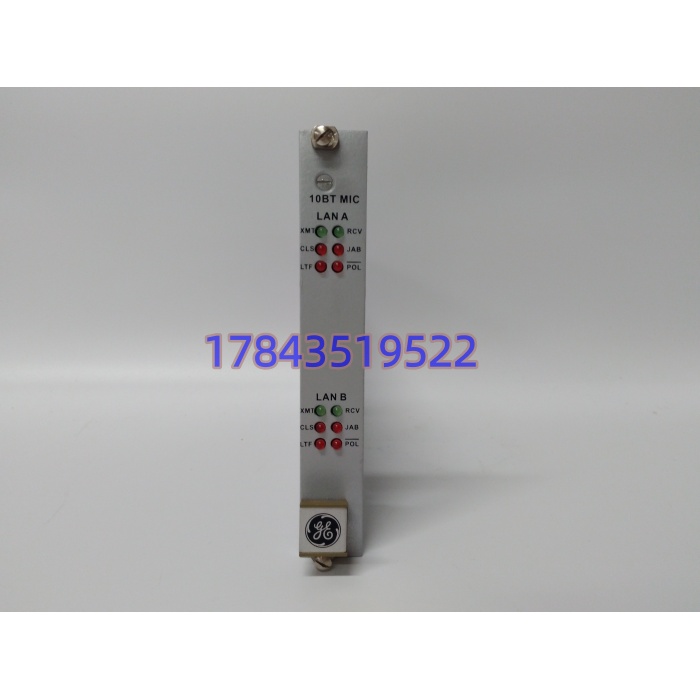

| 指示 | 面板 Link / Act / Status LED | Link 不亮先查网线 568B 与对端端口使能 |
| 认证 | UL 508、CE、IEEE 802.3、IEC 61000-6-2/4 | 非 ATEX，落安全区柜 |
| 尺寸重量 | ≈160×100×25 mm / 0.3 kg | VME 标准板 |
| 生命周期 | GE 原厂 EOL 最后订购日 2021-06-01（GER-4844） | 替代方向 G500 / G100 / D20MX |
产品介绍
（B 技术定位切入）D20 EME 10BASE-T 不是一块”网卡”，它是 GE 在九十年代末到 2010 年代给 D20 RTU 打的”IP 化补丁”——本体 EME 主板做 TCP/IP 协议栈和电池后备数据缓存，插在上面的 MIC 526-2116 才把 10 Mbps 电信号落到 RJ45。严格来说，它只在 D20 主机固件运行 WESDAC D20 3.x/4.x 栈时，才能把串口侧 DNP3 点表原样封装上调度网；刷到后期 D20MX 固件后对象名映射有细微差异，老主站点表要复核。10M 带宽放今天看寒碜，但变电站 RTU 报文每秒几十帧、总字节不到 50K，10BASE-T 半双工够用，反而是”百兆自协商”在老 Hub 环境里更容易出双工翻滚。
（次段：供应链价值）这卡在 GE Grid Solutions 的 EOL 公告（GER-4844，PRBT-0352）里最后订购日是 2021 年 6 月 1 日，原厂新货归零。 但国内在役的 D20/D200 变电站、水电 LCU、轨交变电所少说还有一大把——它属于 A 类通讯单点：卡坏=该 RTU 所有遥测遥信掉调度，等货 3-4 周起。TCO 上，单 MIC 新 surplus 渠道报价几千到一万多人民币（以现货商 SN 批次为准），但一次地调 AGC 断链考核可能比这贵两个数量级。备件策略上别把 EME 主板和 MIC 分开算：主板电池后备 SRAM 的锂电芯 8-10 年必然衰减，裸备主板不换电池等于备个定时丢点器；MIC 526-2116 无源件反而更适合冷备。
应用场景与库存策略
RTU 通讯卡最阴的故障不是 Link 灯灭，是 Link 常亮、Act 偶尔闪，但调度主站收包率从 100% 掉到 97%，A GC 调节死区被触发——查交换机、查光纤、查主站前置机，没人怀疑那块 10M 老卡半双工碰撞涨了。在某个地调集控站项目里碰过：雷雨后 D20 EME 10BASE-T 的 RJ45 口磁偶合变压器受潮，眼图畸变，误包率 3%，表现就是”遥测偶尔跳变”，追了两周。
- 110kV/220kV 变电站 D20 RTU 调度接入 → 每站 1~2 台 D20 机箱，EME 是出调度的唯一 IP 口 → 非它不可（IEC 104 点表绑定 WESDAC 工程）→ 建议每集控片区备 1 块 EME 主板（换电池）+ 2 块 MIC 526-2116 裸卡，配置文件（.d20 工程）离线 Git 化。
- 水电站 LCU 老改造过渡 → D20 做现地单元，EME 上厂局域网 → 建议改造包顺手 Last-time-buy 1 套，改完未用转手同行，别进 5 年呆滞。
- 轨交/市政变电所 SCADA → 非连续生产关键，通讯中断可降级就地操作 → 不备裸件，合同锁供应商 24h 可达 New Surplus。
- 双 EME 冗余配置的关键站 → 主备切换逻辑依赖两块同 FW → 备件必须与在线件同 EME Rev（主板标签 Rev 字母要对齐），盲替可能备机起来后点表错位。
- 防爆/户外柜 → 本体 IP20 非本安，必须落进安全区屏柜 → 别给模块加密封罩散热，直接换 G500 新架构更合规。
真实案例：2022 年西南某 500kV 变，#2 主变测控 D20 RTU 凌晨起 IEC 104 收包率跌到 91%，地调发”通讯异常”告警。自动化班查交换机端口无错包、查光纤 OTDR 正常、重启 RTU 主机后好半天又犯。我让直接拍 EME 面板——Link 绿常亮，Act 闪但密度不对；拔下 MIC 526-2116 看 RJ45 簧片，发现 1-2 脚（Tx+/Tx-）镀层发雾，磁偶合侧受潮。片区库里去年按 Last-time-buy 吃的 2 块 MIC 裸卡，换上 5 分钟收包率回 100%。那次之后该局把”EME MIC 簧片季度红光笔+收包率趋势”写进 PM，并明确 EME 主板每 8 年强制换锂电芯，不等多故障。
