产品详情

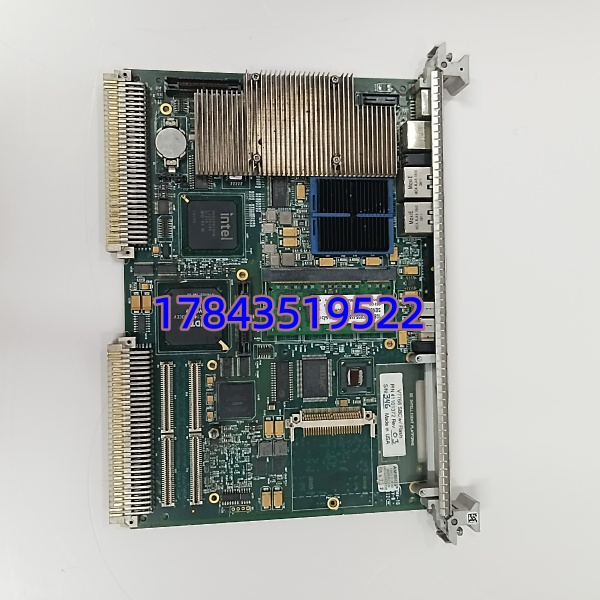

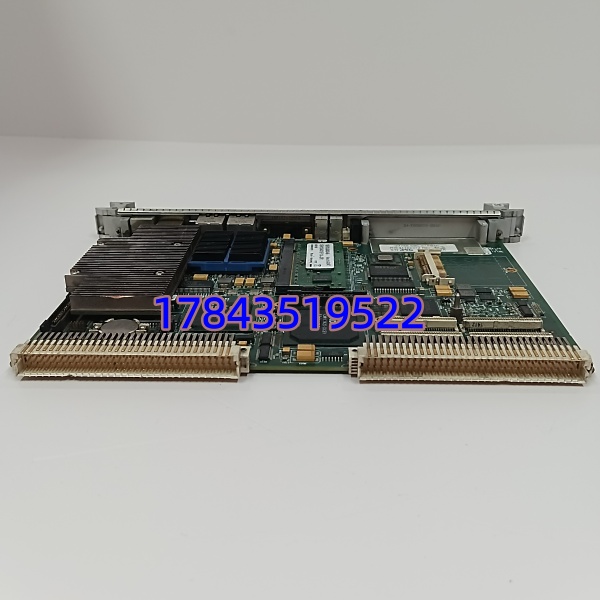

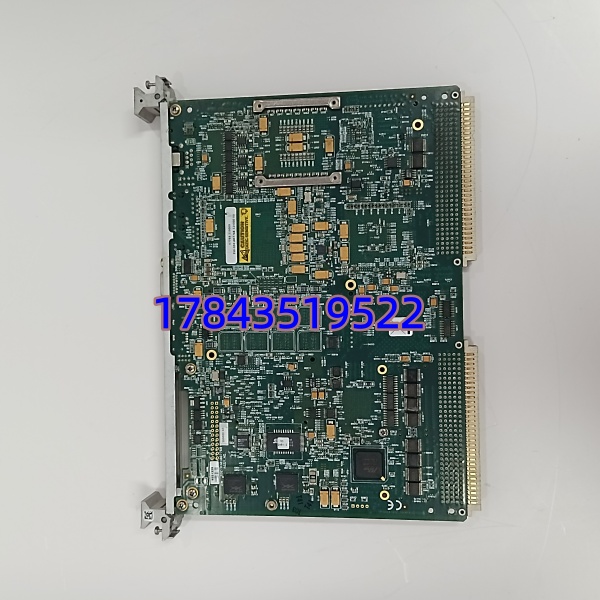

· 型号：V7768-320000（V7768 Series SBC，关联整机 P/N：IC754VSI12xxx / IC754VGF12x 等）
· 品牌：General Electric（GE Fanuc / GE Intelligent Platforms — Automation & Controls Legacy）
· 系列：GE V7768 Embedded x86 Single Board Computer (SBC) for HMI / View Node / PAC8000 Local Station
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | V7768-320000（基础 SBC 板号），完整整机料号例 IC754VSI12CBN / IC754VGF12CDS（含屏+Touch+V7768主板+CF） |
| 处理器 | Intel® Celeron® M 或 Pentium® M（依 BIOS/步进），典型 600MHz～1.4GHz（Banias/Dothan 核心） |
| 芯片组 | Intel® 852GM / 855GM + ICH4 系列（集成图形 + AC97 音频 Codec） |
| 内存 | 板上焊接 DDR SDRAM 256MB/512MB（部分版本 1GB Max），非插槽可升级（少数版本有 SO-DIMM 插槽需核对 Rev） |
| 显示接口 | 1×VGA (DB15 female)，最大 1600×1200@85Hz；部分版本支持 LVDS 接 TFT 屏（通过内部 FFC 排线至 GE 工业屏） |
| 网络 | 2×10/100/1000Base-TX RJ45（Intel 82551/82540 系列 PHY），支持 PXE 网络启动 |
| 存储接口 | 1×CompactFlash Type I/II 插槽（前置或板载，用于 OS Image / Data Log）；1×IDE (44-pin) 可接 2.5″ HDD/SSD（依机箱提供） |
| 串口/USB | 2×RS-232（DB9，Com1/Com2，Com2 可跳线为 RS-485 半双工）、4×USB 2.0（背板或前置）、1×LPT、1×PS/2 KB/MS（依版本引出） |
| 扩展总线 | 依版本提供 PCI-104 / ISA / PCI 金手指或扩展连接器（用于 GE 专用 I/O 背板互联，非通用 PC 扩展槽） |
| BIOS | AMI / Phoenix BIOS，支持 PXE / DiskOnChip / CF 启动顺序设定 |
| 预装软件(整机) | 通常出厂含 Windows XPe 映像 + GE Cimplicity View Runtime / Proficy View 授权（整机购买时） |
| 供电要求 | +5V / +12V / +3.3V 取自 IPC 电源板（AT/ATX 式），典型整机功耗 15–25W |
| 工作环境 | 0～+50℃ 运行（+60℃ 某些工业屏版本），-20～+70℃ 存储，5～95%RH 非凝露，G3 防腐涂层可选 |
| 物理尺寸/重量 | SBC 板 ≈185×122mm（约 3.5″ SBC form factor）/ 含机箱整机依型号（QuickPanel View ≈12.1″ TFT 4.2kg） |
| 认证标准 | CE / UL / cUL / FCC Class A；符合 EN 61000-6-2 / EN 61000-6-4 |
产品介绍
（从 F 历史生命周期验证切入）在几个 2005–2012 年投运的 PAC8000 本地站和 QuickPanel View 项目里碰过这块板——V7768-320000 本质就是块 Celeron M / Pentium M 时代的 x86 嵌入式主板，专门跑 GE Cimplicity View Runtime 或当独立 SCADA 瘦客户端，CompactFlash 卡里烧的是 Windows XPe 镜像。严格来说它的 BIOS 对某些 >4GB CF 卡识别有限制（建议 ≤2GB Industrial Grade SLC CF），换板第一件事是用 GE 提供的 System Image（.img 或 Ghost）往新 CF 克隆而非装普通 Windows——View Runtime 授权绑定 CF Image 或软狗，丢 Image 等于重买授权或花时间找原厂恢复包。（请以 GE Proficy View / QuickPanel View 原厂恢复文档为准）
GE 已将该代嵌入式硬件列为 Legacy / Discontinued，新原包只有 NOS 偶然出现，市面流通全为测 OK 拆机板或翻新品（常带原装 CF 镜像备份）。按 ABC 分类——若是机组主 HMI 站 / 就地重要 View Node（无冗余 RDA 热备）属 A~B 类，建议按同类 HMI 节点数 ≥3 台留 1 块冷备（含确认可引导之 CF Image 备份或原厂恢复盘）；若有双机 RDA 冗余可降 B 类酌情。CF 卡属消耗品——不管备不备主板，SLC 工业 CF 建议每 3~5 年预防性更换。（具体 BIOS Setup 及 Image 克隆步骤参阅 GE《QuickPanel View / Cimplicity View Hardware & Installation Manual》）
应用场景与库存策略
HMI 主机板若故障（多见电容老化致无法 POST、CF 卡扇区坏导致 XPe 蓝屏、网卡 PHY 打坏），就地操作员站黑屏或循环重启——若本站是机组主监盘且无冗余 RDA 热备节点，运行人员短时失去就地操作手段。现场实测发现最脆弱是板载铝电解（尤其是 CPU 供电周边 1000μF/6.3V）高温高湿环境 8~10 年后干涸鼓包致反复掉电重启，以及 CompactFlash 频繁写日志导致坏块累积。
- 电力/油气/化工—PAC8000 就地 HMI(View Node)、QuickPanel View 12.1″/15″ 嵌入式站（运行员就地操作/局部趋势监视）→ GE 原生硬件绑定 View Runtime Image → 建议：同类 HMI 节点≥3 台保底冷备 1 块测 OK 主板（含可引导 CF Image 或原厂恢复 Ghost）+ 备用 SLC CF 卡(同型号/容量)；CF 卡每 3 年镜像备份并做 CRC 校验，每 5 年预防性更换。
- 离散制造—Machine Edition 开发机/老版 Cimplicity SCADA 独立节点（非安全关联）→ 可用普通工控机+新版软件迁移 →
- 采购红线 → -320000 后缀差异影响 CPU 主频/内存/接口排线定义，冷备采购须核对现网拆下板正反面照片及 BIOS Version（开机屏显或标签），仅报 “” 买错概率高——不同批次背板连接器引脚定义微调会导致点不亮或 USB/VGA 不响应。
- 验收要点 → 要求供方：①序列号及 GE 标签清晰照 ②上电接 VGA 显示器见 BIOS POST 屏、两网口 Link LED 亮 ③插现网 Clone 好 CF 卡能进 XPe 桌面及启动 View Runtime 不报 License Error（或提供原厂恢复 Image 做 Ghost 验证）。
真实案例： 前年协助某化工厂年度点检，尿素装置 QuickPanel View（-320000 主板 + 2GB SLC CF）开机卡 BIOS 后黑屏——摘 CF 读扇区发现 MBR 损坏（CF 已写日志 7 年未换），主板目测电容无鼓包。幸亏半年前按建议做过 CF 全盘 Ghost 备份存移动硬盘，换新同规格 SLC CF 克隆恢复 15 分钟重新上线，无生产中断。随后按”每 HMI 节点保 1 块测 OK 冷备主板 + 每年 CF 镜像增量备份 + 每 5 年强制换 CF”固化 SOP，今年春检把超 10 年老 板轮换上电看电容状态，MTTR 从等调货数天压到换 CF/主板 ≤30 分钟。
