描述
产品详情

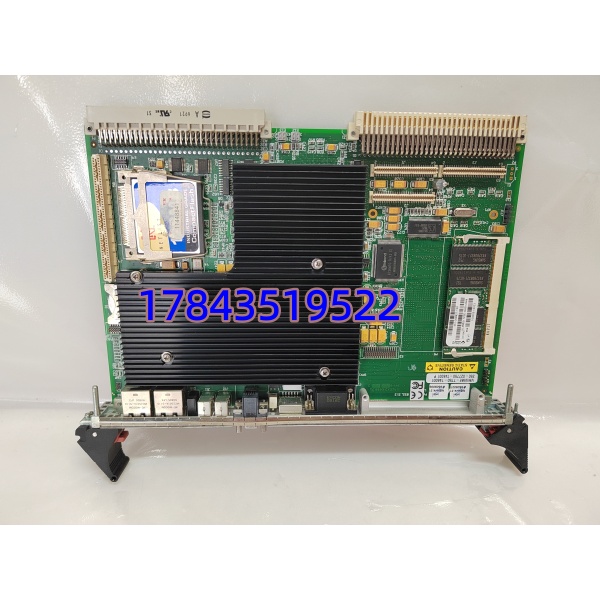

· 型号：VMIVME-7750-746001（全称 350-027750-746001P，系列统称 VMIVME-7750）
· 品牌：GE Fanuc Embedded Systems / GE Intelligent Platforms（现部分业务归 Abaco Systems 继承）
· 系列：VMIVME-7750 — 6U VME Single Board Computer（Pentium III，EOL 产品线）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 6U VME Single Board Computer（VMEbus Master / System Controller） |
| GE 物料号 | 350-027750-746001P（市场标识 VMIVME-7750-746001，配置 Code -746001 含特定 RAM/网口/PMC 组合） |
| CPU | Intel Pentium III，典型 850 MHz（部分批次可到 933 MHz），32 KB L1 / 256 KB L2 |
| 板上内存 | 128 MB PC133 SDRAM（焊盘式或 SO-DIMM，依配置版型），可扩至 256/512 MB（少数变体） |
| BIOS | AMI 或 GE 定制 Phoenix BIOS，支持 DiskOnChip® 插座 |
| 网络接口 | 2 × 10/100Base-TX Ethernet（RJ-45，Intel 82559 或同级） |
| 串口 | 2 × EIA-232/422/485（DB-9 或 header，可配 IRQ 共享） |
| PMC 扩展槽 | 1 × 64-bit PCI PMC（IEEE 1386），可载 PMC I/O 卡 |
| 存储接口 | IDE（ATA-33/66）＋ Floppy ＋ USB 1.1（header 形式，依 BIOS 开启） |

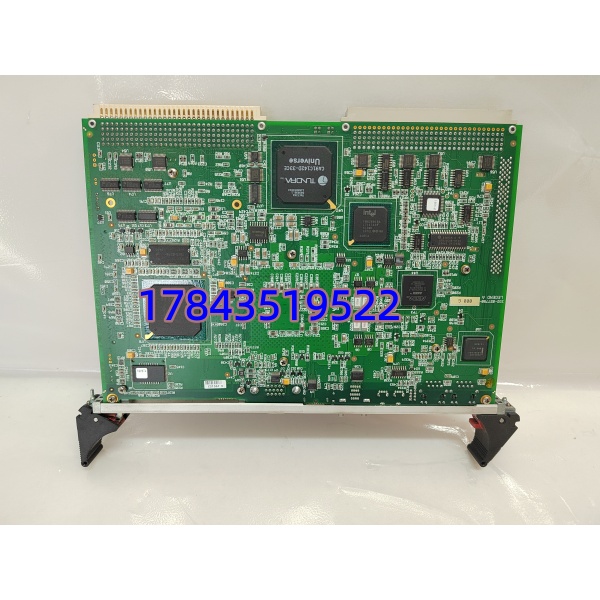

| VMEbus 接口 | VME64 兼容（A16/A24/A32 地址空间，D16/D32/DBL 数据），UNIVERSE II 或 Tundra 桥片 |
| 看门狗定时器 | 可编程 HW Watchdog（触发 NMI 或系统复位） |
| 工作温度 | 0℃～+60℃（商业级 COTS）/ 选件 -20℃～+70℃（工业级，依后缀） |
| 供电 | +5 VDC @ ≈2.5–3.5 A（依 CPU 频率及外设负载），+12 VDC 供 RS-232 驱动 |
| 尺寸 / 重量 | 6U VME（160×233 mm）/ ≈ 0.7 kg |
产品介绍
老一代涡轮机控制系统或核电退役项目里，VMIVME-7750 至今还在跑——不是因为它先进，而是因为底层 iRMX 应用绑死了 VME 架构，换平台等于重写整套控制逻辑，没人敢动。VMIVME-7750-746001 是 GE Fanuc 在 90 年代末～2000 年代初主推的 Pentium III 级 VME SBC，作为 VME 机箱的系统控制器（Slot 1 通常），承担实时任务调度、VMEbus 从模块读写、以及与操作员站通过双以太网通信。
对采购和维护团队的实际价值是：它是 VMIVME-7740/7730 的直接换代，PCI 桥性能更好、双网口省掉额外网卡 PMC，且大部分老系统镜像（CompactFlash / DiskOnChip）可原样启动无需重编译——前提是 BIOS 设置里 VME SysCon 跳线拨对。但必须提醒：此系列 已于多年前 EOL（停产），GE 原厂不再供货，市面上只有 NOS（全新老库存）和测试良品；它也不支持现代 SATA/PCIe 扩展，跑不了 Windows 10 以后系统，如果你的项目是新设计请考虑 cPCI 或 VPX 架构替代而非继续采购此板。
替换与升级建议
✅ 直接替换
- 同配置 -746001（350-027750-746001P）——BIOS 版本尽量一致（现场实测发现 AMI BIOS 早于 1999 年的某些 rev 对 >128MB RAM 识别有 bug），物理、电气、VME 仲裁完全兼容，CF 卡镜像可直接迁移。
⚠️ 软件兼容（需核对配置）
- ——CPU 同为 PIII 但 RAM 容量（64MB/256MB）或网口数量不同，硬件可插同槽，若你的应用镜像不含特殊驱动一般能启动；若原程序强依赖双网口而买到单网口版需补 PMC 网卡。
- VMIVME-7740（Pentium MMX / Pentium II）——VME 系统控制器功能类似，但桥片不同、BIOS 菜单有别，部分 iRMX 应用需重链 VME 驱动，工作量视应用复杂度 0.5~2 人日，无硬件成本差异但有兼容性风险。
❌ 硬件不兼容
- VMIVME-780x 系列（Pentium M/Core 2 Duo 级 newer SBC）——物理同为 6U VME 但供电电流、BIOS、VME 桥芯片代际不同，原 CF/DiskOnChip 启动镜像极大概率不兼容，不能直接”插拔替换”，需验证 BSP 支持。
- 非 VME 架构 SBC（cPCI / CompactPCI / ATX 工控主板）——背板引脚完全不同，无法用于 VME 机箱。
由于 已 EOL，原厂渠道基本无新货，建议锁定测试良品（上机架带载自检通过）或 NOS，关键装置按 N+1 建立备件库
