描述
产品详情

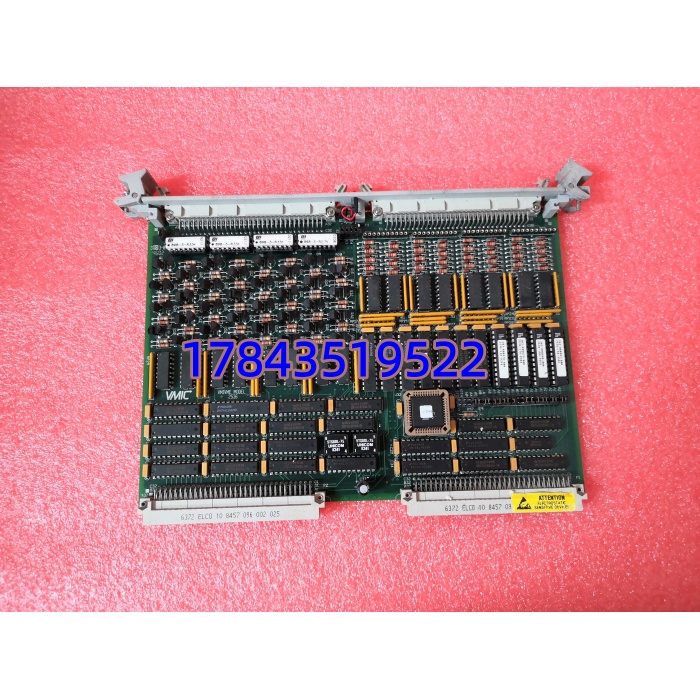

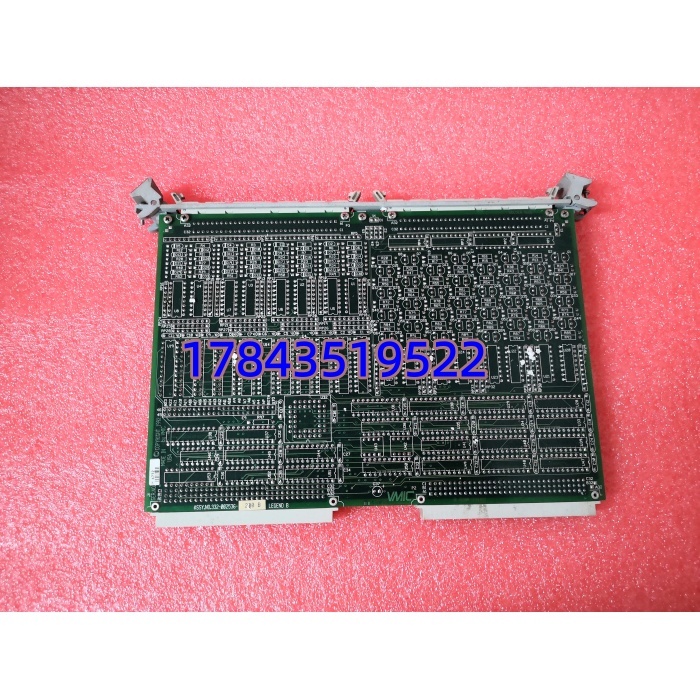

· 型号：VMIVME-2536
· 品牌：GE Fanuc / VMIC（GE Embedded / Abaco Systems Legacy）
· 系列：VMIVME-253x Series — VMEbus TTL/CMOS Digital I/O Module（32 Channels）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VMIVME-2536（常见 Option 后缀：-H = 工业温/涂层，-A = 商业温，-411 / -412 定义 Interrupt / Handshake 变体） |
| 制造商 | GE Fanuc Automation / VMIC (now legacy of Abaco Systems) |
| 产品类型 | VMEbus 6U Digital I/O Module — 32-bit Programmable TTL/CMOS (16 In + 16 Out default, direction mask register configurable) |
| 适用系统 | VMEbus 机架含 MVME162/167/177/3100/5100 等作为 Slave I/O；常见于 Westinghouse Ovation 早期 VME 节点、核仪控、粒子加速器、舰船平台 |
| I/O 通道数 | 32 路 TTL/CMOS 兼容（典型默认 16 Input + 16 Output，Direction Control Register 可改掩码） |
| I/O 逻辑电平 | TTL 兼容（VIH ≥2.0V, VIL ≤0.8V），输出高典型 3.8–4.9V @ source 24mA sink 64mA（依 load） |
| VME 接口 | A16 (Short I/O) / D16 从 Base Address 设置 by rotary SW 或 PAL；Register Map: Input Reg, Output Reg, Direction Reg, Polarity Reg, Interrupt Enable, Edge Select |
| 中断功能 | 可选 Interrupt-on-Bit-Change（上升沿/下降沿/任意沿），IRQ Level 1–7 可设（依 Option -411/-412） |
| 状态指示 | 前面板 PWR LED + 每通道/组 LED（依 Rev 有 32 μLED 或分组 LED 显示 I/O 状态） |
| 配置元件 | Base Address Rotary Switch (Addr 0x000–0xFFF 对齐 A16) 或 DIP；Polarity / Interrupt Enable 跳线 (依 Rev) |
| 供电 | VME 背板 +5 VDC（典型 0.8–1.2 A），+12/-12 VDC 部分版本用于 Termination 偏置 |
| 物理尺寸 | 6U VME (160×233 mm)，深度 ≈ 220–260 mm（含 P1/P2 连接器 J1/J2） |
| 工作环境 | 商业 0～+55℃（Option -A）；工业 -40～+85℃（Option -H 带保形涂层）；存储 -55～+125℃；湿度 5%～95% 非冷凝 |
| 配套端子 | 通常经 P2 连接器出 50/96-pin 扁平电缆至 TB (Transition Board 如 VMIC TB-2536) 或直接焊线至 P2 适配电缆 |
| 停产状态 | VMIC VMIVME-2536 EOL 多年，原厂 Last-time-buy 关闭；市面全 NOS / 拆机测好 / Abaco Legacy Repair 服务 |
产品介绍
现场实测发现——某老式 Ovation VME 节点（MVME162 + VMIVME-2536 采集主汽门位置反馈及送出 EH 油泵启停）大修后 DO 点全不动作，查为 输出锁存寄存器因 VME 总线异常复位后缺默认预置值（老驱动不重写 Output Reg 上电），软件加初始化写恢复。（严格来说 是 VME 从模块不是主机 CPU，它靠 MVME162 周期性写 Output Reg / 读 Input Reg；它挂了影响范围可以是整组 DI/DO 点离线——Westinghouse Ovation 早期 VME 节点若用此卡则 DI 变坏值/DO 不动作可能迫手动或跳 MFT 关联。原厂 EOL 二十年只能淘 NOS，买件最常见坑：①以为 2537(64ch) 无条件替 2536（寄存器数不同、某些老驱动读 Board ID 不符报 Error）②Option 后缀（工业 -H vs 商业 -A）混用海边环境加速失效 ③Transition Board (TB-2536) 端子氧化也是常发故障点——建议 I/O 模块与 TB 成套备。）
是 VME 控制机箱”手脚”——失效导致 DI 读不到、DO 不动作，老核电/科研装置可能局部失控。从 TCO 看单价二手中高但系统迁移(VME→cPCI/PXI/x86) 成本巨高需停机窗，现实策略是对在役按 N+1 冷备（最少 1 件），注意配套 Transition Board / 扁平缆也要备。
