产品详情

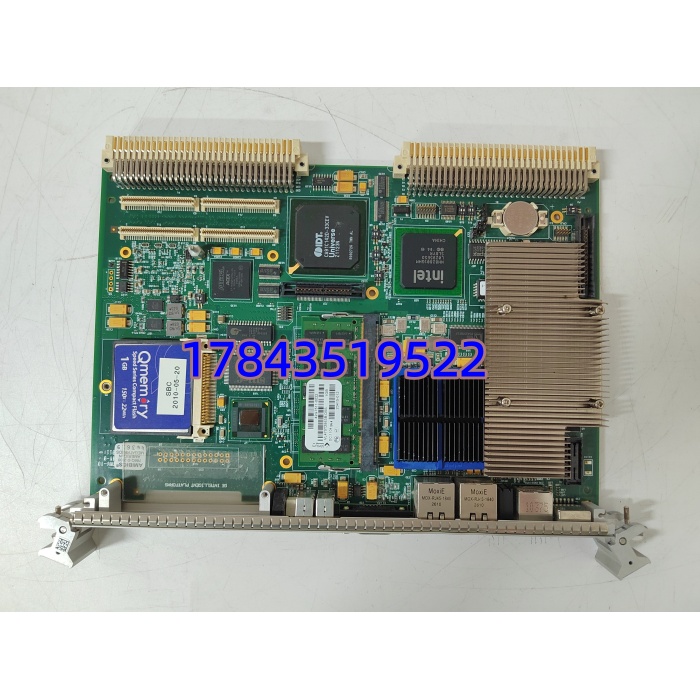

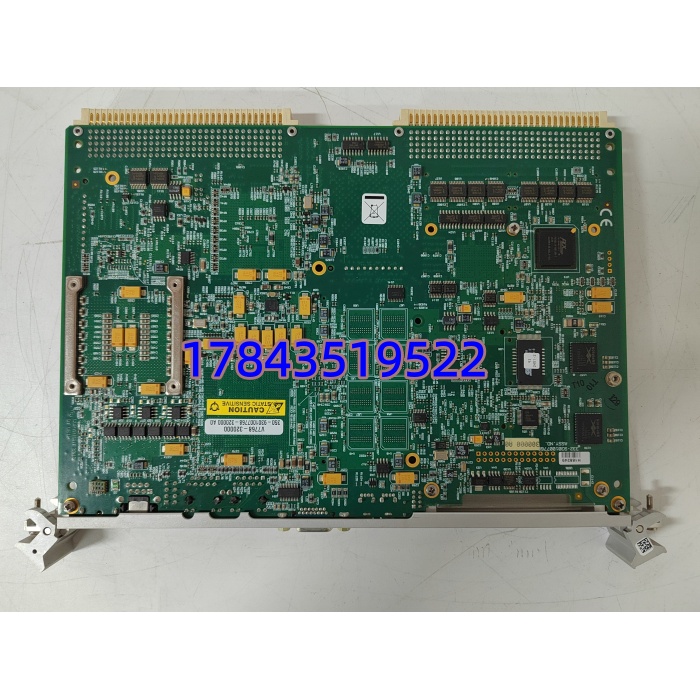

· 型号：V7768-320000
· 品牌：GE Fanuc Embedded Systems / GE Intelligent Platforms（现归入 Emerson）
· 系列：V7768 — 3U CompactPCI Single Board Computer (PICMG 2.0 Compliant)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | GE Fanuc V7768-320000 3U CompactPCI Single Board Computer |
| 选型代码 | V7768-320000（典型含义：Pentium M 1.8GHz / 512MB DDR / Std I/O / 无 PMC 扩展或依配置） |
| 处理器 | Intel Pentium M (Banias/Dothan Core)，标称 1.8 GHz，400 MHz FSB |
| 芯片组 | Intel 855GM / ICH4-M（集成图形、AC97 音频） |
| 内存 | 512 MB DDR SDRAM（板上焊贴，部分批次可扩至 1GB），ECC N/A |
| BIOS | Phoenix Award BIOS / GE-customized BIOS（支持 cPCI System/Peripheral Slot 自动识别） |
| 图形接口 | 前面板 VGA DB15（855GM 集成，最高 2048×1536 @ 60Hz 依显存共享） |
| 以太网 | 2×10/100/1000BASE-TX（Intel 82551QM / 82541 系列，前面板 RJ45 或通过 cPCI J2/P2 引出依背板） |
| 串口 | 2×RS-232（COM1 前出 DB9，COM2 可选后出或通过 header） |
| USB | 2~4×USB 2.0（典型 2 前出，其余 via header） |
| IDE / Storage | 板载 44-pin IDE（支持 2.5″ HDD/CF-to-IDE 转接）；部分批次含 CompactFlash Type II 插槽 |
| PMC 扩展 | 标准 V7768 无 PMC 插槽（-3xxxx 无PMC，-4xxxx 带单 PMC，-6xxxx 双 PMC，确认后缀） |
| CompactPCI 总线 | PICMG 2.0 R2.1 兼容，32-bit/64-bit 33/66 MHz，可配 System Slot 或 Peripheral Slot |
| 看门狗定时器 | 硬件 WDT（软件可配 1~255s 超时复位） |
| 实时时钟 | 板载 RTC + 后备电池（典型 CR2032） |
| 前面板 I/O | VGA、2×RJ45 GbE、2×DB9 Serial、USB、Reset、Status LEDs(PWR/HDD/ACT) |
| 供电要求 | +5V ±5%（主）、+3.3V、±12V（依配置从 cPCI 背板 J1 取电），典型整机功耗 15~25 W |
| 工作温度 | 0 ℃ ～ +60 ℃（商业级；-40~+85℃ 为 V7768-EXT 宽温版，注意区分） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 散热 | 导冷条(Conduction Cooling Bar) 或风冷依机箱配置 |
| 尺寸 | 3U Eurocard 100×160 mm（符合 IEEE 1101.1/1101.10） |
| 重量(约) | 0.45~0.6 kg |
| 认证 | CE、FCC Class A、RoHS（依生产批次，早期版可能 Non-RoHS Exempt） |
产品介绍
在某个老旧轧线主控室碰到过一回： SBC 能上电风扇转但卡在 BIOS POST 停在 “Verifying DMI Pool…”——量背板供电正常，拆下看系电池漏液腐蚀南桥周边，CMOS 清零也无果，确认板载桥片老化。 在 GE 九几年到二零一几年初的 cPCI 架构里常做 PAC / RX3i 配套 HMI 主机或独立 cPCI 控制站 CPU，跑 Windows XP Embedded + CIMPLICITY/HMI 或 QNX 实时任务。它挂掉意味着操作站黑屏或控制算法停摆（若用它做主站而非单纯 HMI），恢复时间取决于有没有板级冷备件+硬盘镜像。
GE 已将 系列列入 EOL（约 2015 年前后 PCN），全新原装基本绝迹，主要靠库存商/认证翻新。从 ABC 分类看，若它承担控制站 CPU 功能属 A 类关键件；若仅做 HMI 前端可稍降但仍建议留 1 件经测冷备+完整硬盘/CF 卡镜像备份（这才是恢复时间杀手）。TCO 里持有成本几千块，整机重建(重装OS+应用+授权迁移)轻松耗掉 2~3 天——Buffer Stock 加镜像归档是性价比最高的停机防御。
应用场景与库存策略
SBC 故障后果分两种：做 HMI 主机→操作站黑屏无法监视操作（工艺可继续但盲操）；做 cPCI 控制主站→控制算法停摆→装置跳闸或安全态。常见于 2002–2012 年投运的 GE Fanuc PAC/RX3i cPCI 架构、冶金连铸/轧机主控、水电厂辅机监控。
- → 建议按每控制柜备 1 件经测冷备件 + 同期备份 CF 卡/硬盘镜像（含 OS+应用授权文件），密封防静电袋保存，每 2 年通电点检 Boot 至 BIOS 正常。
- 水电/泵站辅机 HMI 站（仅做人机界面）→ 建议全厂同类 cPCI 机箱按在线 SBC 数 20%~30% 池化备货，最低全厂留 ≥1 件经测良品。
- 老厂延寿无升级预算（cPCI 机架物理锁定，BIOS/驱动绑定 XP Embedded）→ 遇 EOL 早已过 LTB 窗口，现在靠渠道二手/翻新——建议立即扫现有在线件健康度（电池电压、电容鼓包），不健康优先替换并留拆下良件做备。
- 宽温户外柜应用→ 确认你原装是否为 -XXXX EXT（宽温版），商用级 -320000 直接换入 -25℃ 环境可能冻死不 Boot——严冬地区务必核对原标签 “Extended Temp” 字样。
真实案例：西南某 1450mm 热连轧精轧区，主控柜 cPCI 机架 System Slot 插 -320000 跑轧制规程计算+HMI Server。投运第 11 年夏末，早班操作站全黑——重启卡 BIOS，拆下确认北桥附近电解电容顶部微鼓致 VCore 不稳。库房无备件，原厂答复 EOL 无新件、建议整套升级 cPCI Express 平台（报价含工程费 40 万+停机窗口 2 周）。最终从同城已停机试验台拆同型号 救急（事先 Clone 过硬盘镜像 10 分钟恢复），停机 3.5h 损失约 ¥30 万。事后业主专项采购 2 件经测二手 冷备+每季度校验硬盘镜像可用性——再未因此趴线
